深沟球滚动轴承工业机械结构设计

　　在各类旋转传动设备的结构设计中，滚珠轴承是应用覆盖范围极广的核心支撑部件，从中小型电机的输出端支撑，到机床主轴的径向定位，再到输送线辊筒、电动工具转轴、家电传动机构，几乎所有存在连续旋转运动的机械结构中，都能看到这类零件的身影。它的核心作用是在支撑旋转轴系的同时，将轴运转过程中的滑动摩擦转化为滚动摩擦，大幅降低摩擦阻力带来的功率损耗与零件磨损，同时约束轴系的径向与轴向窜动，保证旋转部件的回转精度始终处于设计允许的公差范围内。

　　从结构设计逻辑来看，这类滚珠轴承的组成并不复杂，主要包含内圈、外圈、滚动体、保持架四个核心部分，但每个部分的尺寸匹配、形位公差、材料选型都直接决定了轴承的实际使用寿命与承载能力。内圈通常与轴颈采用过盈配合，随轴一同旋转，内圈外侧的滚道曲率需要与滚珠的球面曲率做精准匹配，既要保证滚珠滚动时的接触应力处于材料许用范围内，又要避免间隙过大导致运转时出现窜动异响；外圈则多与轴承座孔采用过渡或间隙配合，起到固定支撑的作用，部分需要承受轴向载荷的应用场景中，外圈与座孔的配合公差会做针对性调整，避免外圈在交变载荷下出现蠕变磨损。

　　滚动体作为轴承内部传递载荷的核心元件，其直径一致性、球面圆度、表面硬度都有极高要求，通常采用高碳铬轴承钢经淬火回火处理后做精密磨削，表面硬度可达HRC61-65，足以应对长期滚动接触下的接触疲劳载荷。保持架的作用是将相邻滚动体均匀分隔开，避免滚珠在运转过程中相互接触摩擦，同时引导滚动体在滚道内正常循环，低速轻载场景下多采用冲压钢板保持架，高速或重载场景则会选用铜合金实体保持架或工程塑料保持架，降低运转过程中的振动与噪声。

　　在实际选型与安装尺寸匹配过程中，首先需要明确轴系的载荷特性：如果主要承受径向载荷，可选择深沟球结构的常规型号；如果存在较大的双向轴向载荷，则需要核对轴承的接触角参数，确认轴向承载能力是否满足设计要求。安装边界方面，需要严格核对轴承的内径、外径、宽度三个核心尺寸，与轴颈、座孔的配合公差要根据载荷大小、转速高低、运转温度做对应调整：重载、高速工况下配合过盈量需要适当加大，避免配合面在运转过程中出现相对滑动；经常需要拆装维护的场景则可适当减小过盈量，采用螺母或端盖做轴向锁紧定位。

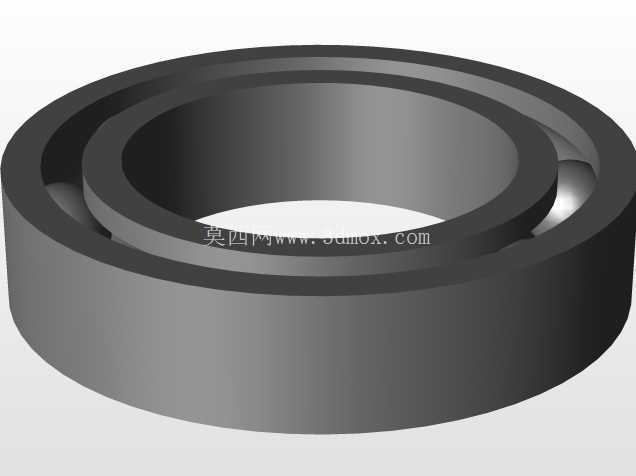

　　在三维建模过程中，需要重点还原滚道的曲率半径、滚珠的排布节圆直径、内外圈的倒角尺寸这些细节，这些参数不仅影响模型的外观还原度，更会直接影响后续做装配干涉检查、有限元受力分析时的结果准确性。比如滚道曲率如果取值偏差过大，在做接触应力仿真时会出现应力集中的错误结果，无法反映轴承实际承载时的应力分布状态；倒角尺寸如果忽略，在装配时会出现与轴肩、座孔挡边的干涉，导致实际装配时轴承无法安装到位。

　　实际应用中，这类轴承的安装与维护也有明确的工程要求：压装时需要通过专用工装对配合的套圈端面施加压力，禁止通过滚动体传递压装力，避免滚道或滚珠出现压痕损伤；运转过程中需要根据工况选择合适黏度的润滑脂或润滑油，在滚道与滚动体之间形成稳定的油膜，避免金属直接接触加剧磨损，同时润滑脂还能起到一定的密封、防尘、防锈作用，延长轴承的实际使用寿命。对于转速较高的应用场景，还需要核算轴承的极限转速，避免实际运转转速超过轴承的允许值，导致温升过高出现润滑失效、抱轴等故障。

　　很多设备的早期故障都与轴承选型不当、安装偏差有关，比如轴系对中偏差过大时，轴承会承受额外的附加弯矩，导致滚道局部载荷过大，提前出现接触疲劳剥落；配合过盈量过大时，轴承内部游隙会被挤压消除，导致运转时温升过快，甚至出现抱死现象；如果润滑不足，滚道表面会快速出现磨损，振动与噪声会明显增大，最终导致整个轴系的运转精度失效。因此在结构设计阶段，就需要结合实际工况的载荷谱、转速范围、工作温度、环境清洁度等参数，选择合适的轴承型号，同时预留合理的安装与维护空间，保证轴承能够在设计周期内稳定运转。
