电力设备用锚式固定连接支架结构

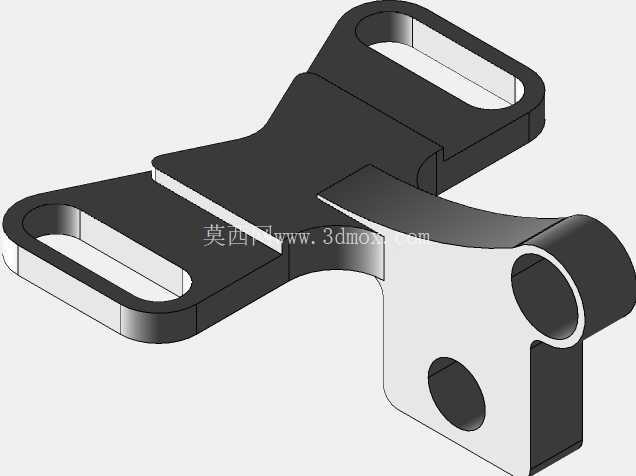

　　在输配电系统的电源变压器装配环节，这类锚支架承担着核心部件定位、载荷传导与安装适配的关键作用，区别于通用型安装支架，它的结构完全围绕变压器内部绕组、引线组件的固定需求设计，既要满足长期运行中的抗振动、抗位移要求，也要适配不同规格铁芯组件的安装公差，避免装配过程中出现应力集中导致的部件形变。从结构细节来看，支架主体采用一体化冲压折弯成型工艺，整体为不对称异形结构，一端设置两个平行的长条形腰型安装孔，这类孔位设计并非随意排布，而是为了抵消变压器壳体在焊接、喷涂工序中产生的安装孔位公差，装配时可以沿腰孔长度方向微调固定位置，降低对前期壳体加工精度的严苛要求，腰孔的边缘做了0.5mm的倒角处理，避免螺栓紧固时垫片被锐角切割，同时减少应力集中导致的孔位开裂风险。

　　支架的另一端设置了两个同轴度要求较高的圆孔，其中大直径圆孔为铰接定位孔，用于和变压器内部的引线固定组件形成转动副连接，小直径圆孔为锁止孔，在铰接部件调整到预设角度后，穿入定位销完成角度固定，两个孔位的中心距公差控制在±0.05mm范围内，保证铰接部件转动时无卡滞、无旷量。中间的过渡连接段采用了变截面折弯设计，在两个安装端之间形成12度的倾角，这个角度是根据变压器内部组件的安装空间反复校核得出的，既可以避让相邻的绕组引出线，避免绝缘层被金属支架剐蹭破损，也能让支架承受的竖直方向载荷通过折弯段分散到两个安装端，不会在连接位置形成应力集中点。

　　从安装边界来看，支架的整体厚度为3mm，采用冷轧钢板冲压成型后做发黑防锈处理，两个腰型孔的中心距为42mm，腰孔长度为18mm，适配M6规格的内六角螺栓紧固，铰接端的大圆孔直径为12mm，适配同直径的铰接销轴，小圆孔直径为5mm，适配M5的圆柱定位销，支架整体的最大外轮廓尺寸控制在86mm×52mm范围内，安装后不会超出变压器铁芯组件的安装边界，不会和周边的绝缘隔板、接线端子产生干涉。在实际设计过程中，这类支架的建模需要重点关注折弯处的圆角半径，折弯内R设置为0.8倍板厚，避免折弯时出现外侧材料拉裂、内侧材料起皱的问题，同时所有的锐边都要做倒钝处理，防止装配过程中划伤操作人员的手部，或是破坏相邻部件的绝缘防护层。

　　不同于外露的安装支架，这类应用在变压器内部的锚支架不需要做过高的表面防护等级，但必须保证材料的导电性能均匀，避免在交变磁场中产生过大的涡流损耗，因此建模时需要明确材料的牌号参数，同时在结构上尽量减少闭合的金属环路，降低涡流发热的风险。在装配逻辑上，支架先通过腰型孔端固定在变压器的壳体安装座上，预紧螺栓后调整支架的前后位置，保证铰接端的孔位和待固定的引线组件同轴，再穿入铰接销轴，调整引线组件的张紧角度后，在锁止孔内穿入定位销完成固定，最后将腰型孔端的螺栓按照规定扭矩紧固，整个装配过程不需要额外的工装夹具，依靠腰型孔的调节量就能抵消大部分的加工累积误差，大幅提升现场装配的效率。很多新手工程师在设计这类支架时，容易直接采用等厚度的直片结构，忽略安装空间的避让需求，或是将安装孔设计为圆孔，导致装配时因为孔位偏差无法安装，最终只能现场扩孔，破坏支架的防腐层和结构强度，而这款锚支架的结构设计，正是在多代产品的装配反馈基础上优化而来，每一处孔位、每一个折弯角度都对应着实际装配中的痛点解决，既保证了结构强度满足长期运行的载荷要求，也最大化降低了加工和装配的难度，适配中小容量电源变压器的内部固定需求。
