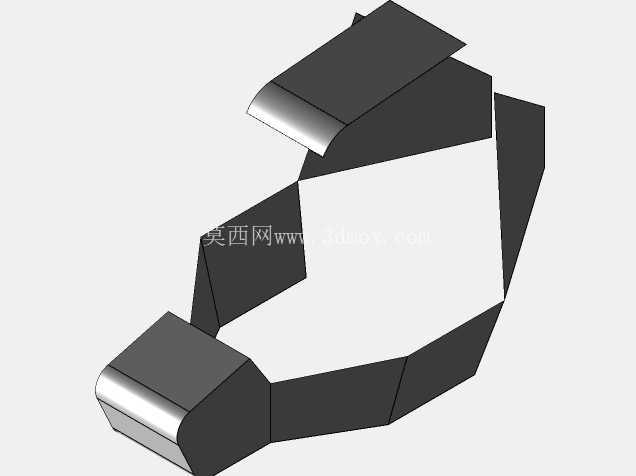

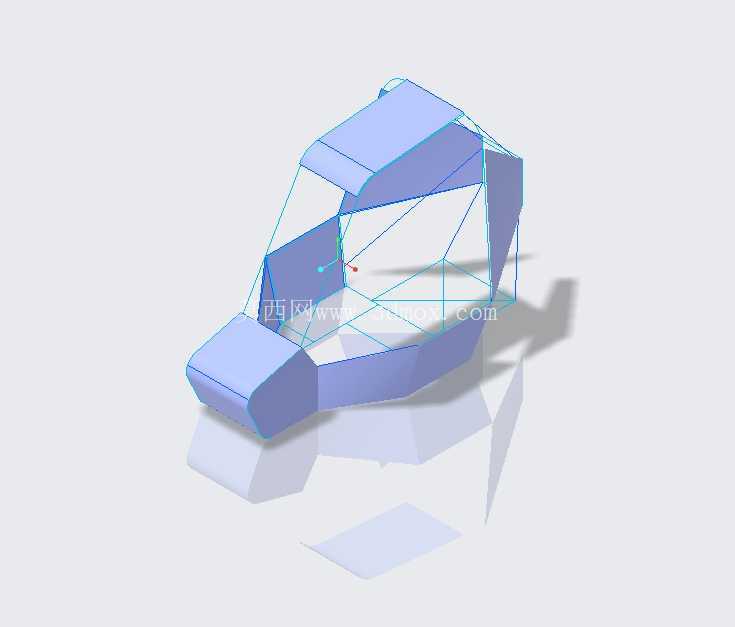

赛车线框式车身壳体结构三维数模

　　在小型竞速赛车、全地形车的开发流程中，车身壳体的结构设计直接决定了整车的轻量化表现、碰撞安全冗余以及空气动力学效能，本次呈现的线框式车身结构数模，是面向入门级方程式教学场景开发的承载式壳体方案，区别于传统钢管桁架式车架加外覆蒙皮的分体结构，该方案将车身主承力结构与外覆盖件的安装基准做了一体化整合，能够在教学实训中让学习者快速理解承载式车身的力流传递逻辑。从实际应用场景来看，这类结构多用于学生方程式赛事、全地形休闲车的原型开发阶段，线框式的数模表达可以清晰展示每一段结构件的空间走向，方便设计团队在早期阶段快速调整乘员舱空间、动力总成安装点位以及悬架硬点的相对位置，避免后期实体建模阶段出现结构干涉问题。

　　设计思路上，该结构优先考虑了乘员舱的生存空间边界，座舱区域的结构折线全部围绕人体坐姿的包络线做偏移设计，既保证了驾驶位腿部、肘部的操作空间，也在车头、车尾区域预留了足够的碰撞吸能结构布置空间，车身侧面的折线走向同时兼顾了空气导流的需求，能够在车辆高速行驶时引导侧向气流避开后轮区域，减少乱流对行驶稳定性的影响。从安装边界来看，该车身结构的底部预留了与车架主纵梁连接的12个固定点位，所有安装面的平面度公差在数模中已经做了预设，能够直接适配常见的小型钢管车架的安装孔位，不需要额外做转接支架设计；车身前部的结构预留了前防撞梁、散热器以及前悬架上摆臂的安装接口，后部则预留了动力总成、后悬架以及散热系统的布置空间，两侧的结构内凹区域刚好可以容纳侧置油箱与电池组的安装位，所有安装点位的空间位置都经过了装配干涉校验，不会出现零部件装配件与壳体结构冲突的问题。

　　功能特性层面，这种线框式的壳体结构在数模阶段就完成了分块设计，后续如果要做实体化的碳纤维或者玻璃纤维铺层设计，可以直接基于线框面做偏移生成壁厚，不需要重新构建曲面，能够大幅缩短从概念设计到原型制作的周期；结构的棱线位置全部做了圆角过渡的基准线预留，避免后期实体化后出现应力集中的问题，对于教学场景来说，学习者可以基于这个线框模型练习曲面构建、壁厚设计、安装点位布局等多个核心建模技能，也可以通过修改线框的节点位置快速调整车身的整体姿态，比如降低车身高度、加宽轮距来适配不同的赛事规则要求。

　　在实际的工程开发中，这类线框数模是车身设计阶段的核心交付物之一，所有后续的结构分析、空气动力学仿真都要基于这个基准模型展开，数模中每一段线框的空间坐标都对应着实际结构的中心线，能够直接导入CAE软件做梁单元的力学仿真，快速计算不同工况下车身结构的变形量与应力分布，提前识别结构薄弱点，相比直接做实体模型再反复修改的流程，这种先搭建线框基准再逐步细化的设计方式，能够减少至少40%的重复建模工作量，尤其适合教学场景下让学习者理解正向设计的完整流程，而不是直接对现成的实体模型做修改。
