数控机床用环形轴承环结构设计

　　在数控车床、立式加工中心这类带回转工作台的设备里，这类环形轴承环是承担工作台径向、轴向复合载荷的核心衔接零件，不少做专机改造的工程师在替换老旧机床回转支撑结构时，经常会遇到原装件采购周期长、安装边界不匹配的问题，这类标准化建模的轴承环结构，刚好能适配多数中型数控设备的回转部位改装需求。从实际使用场景来看，这类轴承环多安装在数控设备的工作台基座与回转台面之间，既需要承担工作台装夹工件后的垂直方向重压，也要抵消切削加工时刀具带来的径向切削力，部分带分度功能的数控转台里，它还要保障回转过程的同轴度，避免分度定位出现偏差。

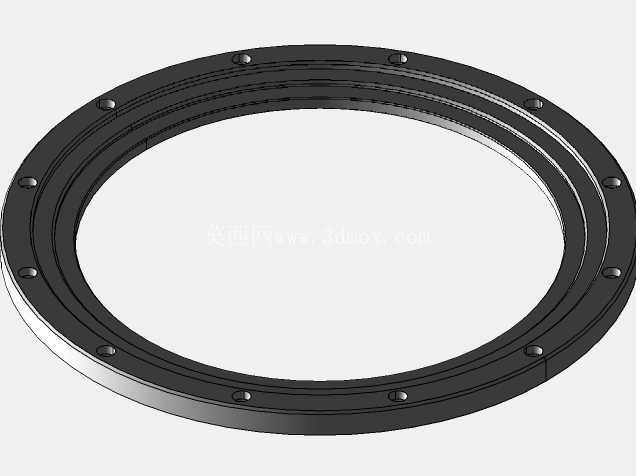

　　做这个结构设计的时候，首先要考虑的是安装适配性，环体上均匀分布的沉头安装孔，是按照通用机床安装法兰的孔位节距设计的，孔位的位置度公差控制在0.02mm以内，安装时不需要额外对基座做扩孔、铰孔改造，直接用内六角螺栓就能完成固定，能大幅缩短现场设备改造的装配周期。环体的截面采用了多阶梯槽结构，内侧的两道环形槽是用来镶嵌密封胶条的，加工车间里的切削液、金属切屑很容易进入回转配合面，密封槽的尺寸刚好适配标准O型密封圈，能有效阻挡杂质进入配合面，延长内部滚动体的使用寿命；外侧的阶梯面是和工作台定位止口配合的基准面，设计时特意把这个面的粗糙度要求控制在Ra1.6，装配时靠止口的过渡配合就能保证环体与工作台的同轴度，不需要反复打表找正。

　　从安装边界来看，这类轴承环的轴向厚度控制在22mm，径向宽度根据适配的工作台直径做了等比例缩放，环体的上下端面都做了0.5mm的倒角处理，既避免装配时锐边划伤安装人员，也能在压装过程中起到导向作用，不会因为端面直角卡滞造成配合面损伤。不少刚接触机床改造的设计人员容易忽略环体上的小螺纹孔，这些均匀分布在环体端面的小螺纹孔是拆卸工艺孔，后期设备维护需要更换轴承环时，不需要用拉马强行撬动配合面，只要在工艺孔里拧入对应规格的螺栓，就能平稳把环体从止口里顶出来，不会破坏基座和工作台的配合基准面。

　　设计过程中特意规避了非必要的异形结构，整个环体的加工面都是规则的回转面，不管是数控车削还是后续的磨床精加工，都能一次装夹完成大部分工序，加工时的装夹难度低，不需要定制专用工装，普通的三爪卡盘就能完成夹持，能有效降低零件的加工成本。实际选型时，要注意配合面的公差匹配，和基座配合的外圆面采用h6公差，和工作台配合的内止口采用H7公差，装配时的过盈量控制在0.01-0.03mm之间，既不会因为过盈量太大造成装配困难，也不会因为间隙过大出现回转时的窜动。另外环体的材质选用40Cr调质处理，硬度控制在HB220-250，既有足够的强度承担切削载荷，也有不错的韧性，能承受频繁换向回转带来的冲击载荷，不会因为短时过载出现环体开裂的问题。在数控磨床的回转工作台应用里，这类轴承环的端面跳动公差要求更高，建模时特意把端面的平面度基准做了关联，后续工程图输出时可以直接标注对应的形位公差，不需要设计人员再重新调整基准体系。很多做非标数控设备的企业，在设计回转送料机构时也会用到这类轴承环，它的薄型环体结构不会占用太多轴向安装空间，对于安装空间受限的紧凑式回转工位，比标准型号的回转支承更适配，不需要额外调整设备的整体布局尺寸。
