数控机床用带安装法兰轴承结构设计

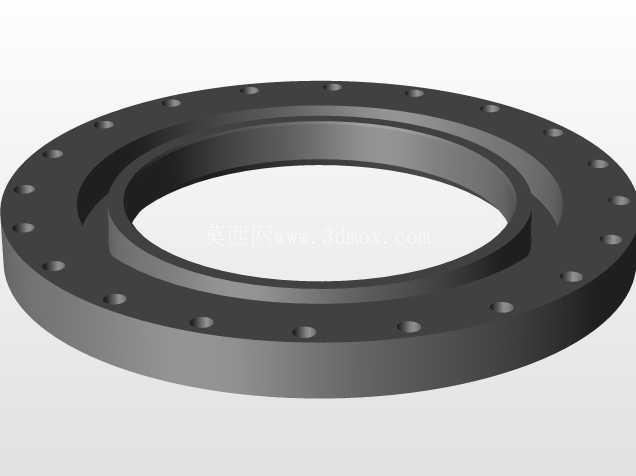

　　这款带法兰的轴承结构，主要适配数控车床、加工中心的主轴端或者回转工作台的支撑部位，在数控加工场景里，这类带安装法兰的轴承不需要额外设计轴承座的定位止口，法兰盘直接贴合设备安装基面就能完成径向定位，能大幅减少装配环节的累计误差，对于需要保证回转同轴度的机床部件来说，这种结构的装配效率比普通分离式轴承座搭配轴承的方案高不少。从结构设计逻辑来看，法兰端面上均匀分布的通孔是用于穿装连接螺栓的，孔位的节圆尺寸是安装边界里的核心参数，设计时需要和设备安装基面的螺纹孔位完全对应，同时法兰的厚度要满足螺栓拧紧时的承压强度要求，避免螺栓预紧力过大导致法兰变形，影响轴承的回转精度。轴承的内圈和外圈采用一体化的法兰连接结构，相比普通深沟球轴承或者圆柱滚子轴承，这种结构的径向承载能力更强，同时能承受一定的轴向载荷，适合数控机床加工时承受切削力交变载荷的工况，比如铣削加工时刀具带来的径向冲击力，还有钻削工序产生的轴向进给力，都能通过轴承的滚道结构均匀传递到法兰安装面，再分散到设备的基体上。在实际应用场景里，这类轴承除了用在数控机床的主轴部位，也可以用在数控转台的回转支撑、自动上下料机构的回转关节处，只要是需要同时承受径向和轴向载荷、且对安装定位精度有要求的回转部位，都能适配。

　　设计这款结构的时候，首先要确定轴承的内径尺寸，这个尺寸要和适配的轴径做过盈配合，过盈量需要根据承载大小调整，承载越大过盈量相应提高，但要控制在内圈材料的许用应力范围内，避免内圈撑裂。外圈和法兰是一体式结构，滚道的曲率半径要和滚动体的曲率匹配，通常滚道曲率半径比滚动体半径大5%左右，这样既能保证足够的接触面积，又能避免滚动体运转时出现卡滞。法兰上的安装孔采用沉孔设计吗？不，从结构来看是通孔，螺栓从法兰外侧穿入，拧入设备基体的螺纹孔里，这样的设计方便后期维护拆卸，不需要把整个轴承从轴上拆下来就能松开螺栓完成更换。

　　安装边界方面，除了法兰的外径、安装孔节圆直径，还要注意轴承的轴向总宽度，这个尺寸决定了轴上安装位的轴向空间预留，设计轴的台阶高度时，要保证台阶面只顶住轴承内圈的端面，不能碰到外圈，否则会导致轴承运转时出现摩擦发热，甚至抱死。另外，轴承的密封结构在设计时也做了考量，法兰端和外圈衔接的部位预留了密封槽，可以安装骨架油封或者防尘圈，避免数控加工场景里的切削液、金属切屑进入轴承滚道，延长轴承的使用寿命。在建模过程中，滚道的曲面建模要保证连续性，不能出现折线或者曲率突变，否则后续做有限元分析的时候会出现应力集中的误判，安装孔的位置度公差要控制在0.02mm以内，保证和设备安装时的互换性。

　　这类带法兰的轴承相比传统的轴承加轴承座的组合，减少了一个配合面，也就减少了一个可能产生装配误差的环节，对于数控机床这类对回转精度要求高的设备来说，每减少一个配合环节，就能提升一部分最终的装配精度，同时也减少了零件数量，降低了供应链的管理成本。在选型适配的时候，首先要核算工况下的额定动载荷和额定静载荷，确保轴承的承载能力满足最大切削力的要求，还要核算极限转速，不同的润滑方式下极限转速有差异，油脂润滑的极限转速比油润滑低一些，要根据设备的实际转速范围选择合适的润滑方式。另外，法兰安装面的平面度要求很高，通常要达到0.01mm以内，如果安装面平面度不够，螺栓拧紧之后会导致法兰变形，进而带动轴承外圈变形，导致滚道的圆度超差，运转时出现振动和噪音，加工出来的零件表面质量也会受影响。
