全地形车赛车专用刹车踏板结构设计

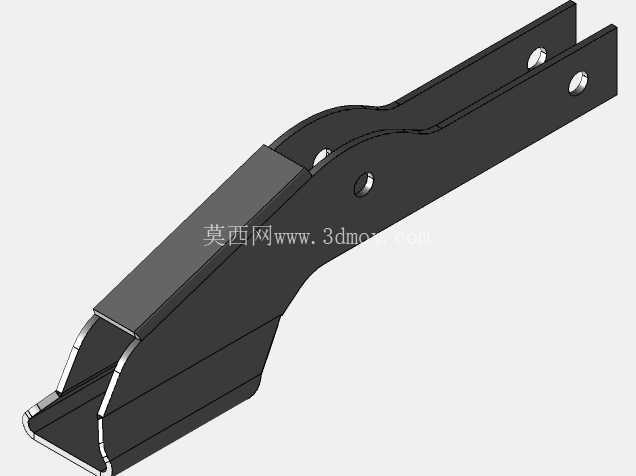

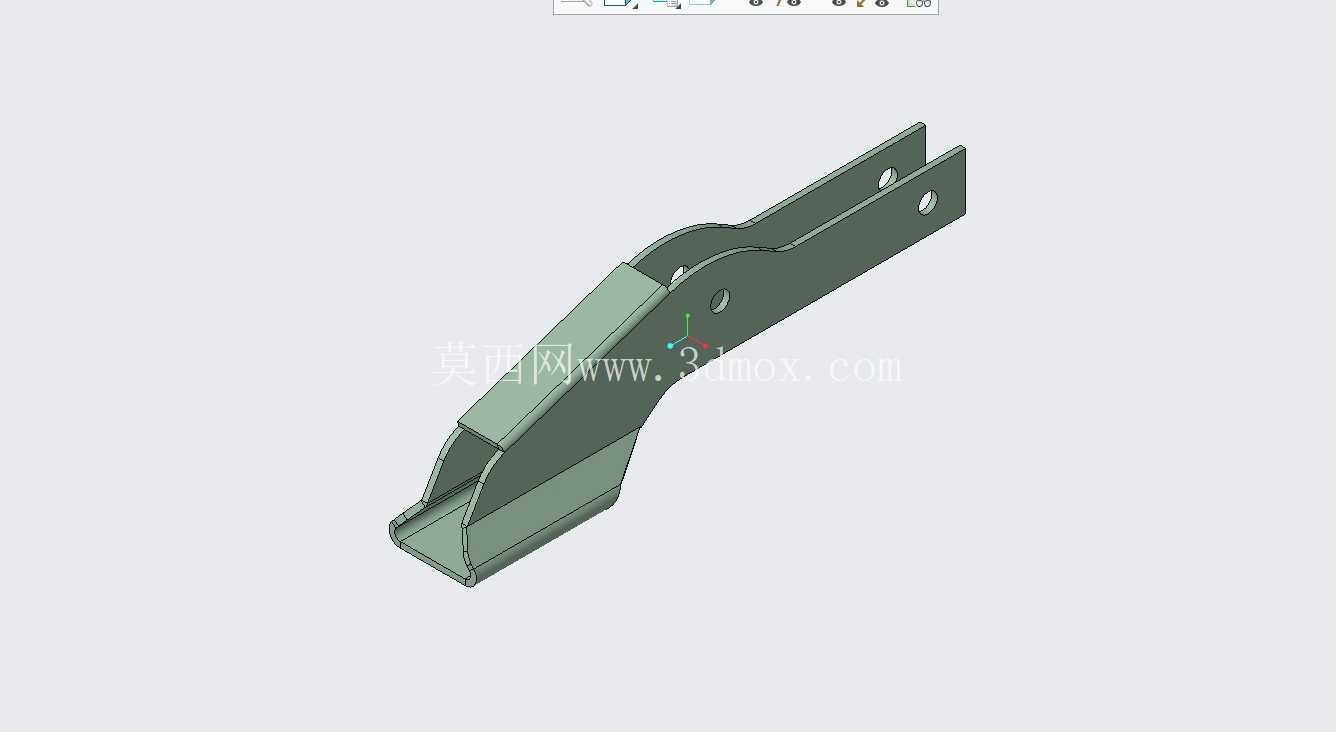

　　从安装边界来看，踏板上端采用双叉耳式安装接口，两个同轴安装孔位用于铰接固定在驾驶舱前围的踏板支架上，孔位间距经过匹配通用赛车踏板组的安装标准设定，能够直接适配多数改装全地形车、入门级场地赛车的现有安装位，不需要额外做支架改制；中部的弧形过渡段对应踩踏行程中的力臂变化，将踩踏端的施力点到铰接孔的力臂长度控制在合理区间，既保证驾驶员不需要施加过大的腿部力量就能触发最大制动力，也避免力臂过长导致的踏板刚性不足、制动反馈虚位过大的问题。在越野全地形车、场地赛车的操控系统搭建中，刹车踏板作为驾驶员直接施加制动力的核心交互部件，其结构合理性直接决定制动响应速度、踩踏反馈手感以及极端工况下的结构可靠性，是整车制动系统人机交互端的核心承载构件。这款踏板采用弯折式钣金一体成型主体结构，整体轮廓顺着驾驶舱脚部操作空间的弧度做了适配性收窄，踩踏端做了卷边包边处理，既避免尖锐边缘对驾驶靴的剐蹭，也能在脚部施力时提供足够的侧向支撑，防止湿滑工况下脚部滑脱。

　　设计过程中优先考虑了越野工况下的抗冲击需求，主体板材的厚度选型经过踩踏载荷校核，在承受驾驶员紧急制动时的瞬间峰值踩踏力时，主体结构不会出现塑性变形，弯折处的圆角过渡也规避了应力集中问题，避免长时间交变载荷下出现金属疲劳开裂。踏板表面的踩踏区域做了微幅的倾角设计，贴合正常驾驶姿态下脚掌的自然角度，长时间操控时不会出现脚部局部受压过大的疲劳感；侧面的减重凹槽在不降低整体结构刚性的前提下，削减了不必要的板材冗余重量，符合赛车部件轻量化的设计方向。

　　从实际应用场景来看，这款踏板既可以用于入门级越野全地形车的原厂制动系统配套，也能作为改装部件用于业余场地赛车的踏板组升级，安装时只需要将上端叉耳与支架铰接销轴配合，再将踏板臂与制动总泵的推杆连接即可完成装配，安装公差控制在合理范围内，不会出现装配卡滞、行程干涉的问题。在结构细节处理上，踏板的焊接接缝（若为拼焊结构）都做了打磨平顺处理，不存在凸起毛刺影响装配的问题，铰接孔的同轴度精度满足长期转动磨损的使用要求，不会因为孔位偏斜导致踏板转动卡滞、回位不畅的故障。

　　不同于民用乘用车的塑料包覆踏板，这款全金属结构的踏板能够适应越野场景下的泥水、砂石飞溅工况，不会出现包覆层破损、脱落的问题，日常维护只需要定期在铰接位置加注润滑脂即可，维护成本极低。踩踏行程的初始位置到最大制动位置的转动角度经过优化，匹配制动总泵的活塞行程，保证从踏板初段踩下就能建立制动压力，后段踩踏时制动力线性增长，给驾驶员清晰的制动力度反馈，避免制动力突增导致的车轮抱死问题，提升非铺装路面行驶时的制动可控性。
