方程式赛车制动踏板结构设计

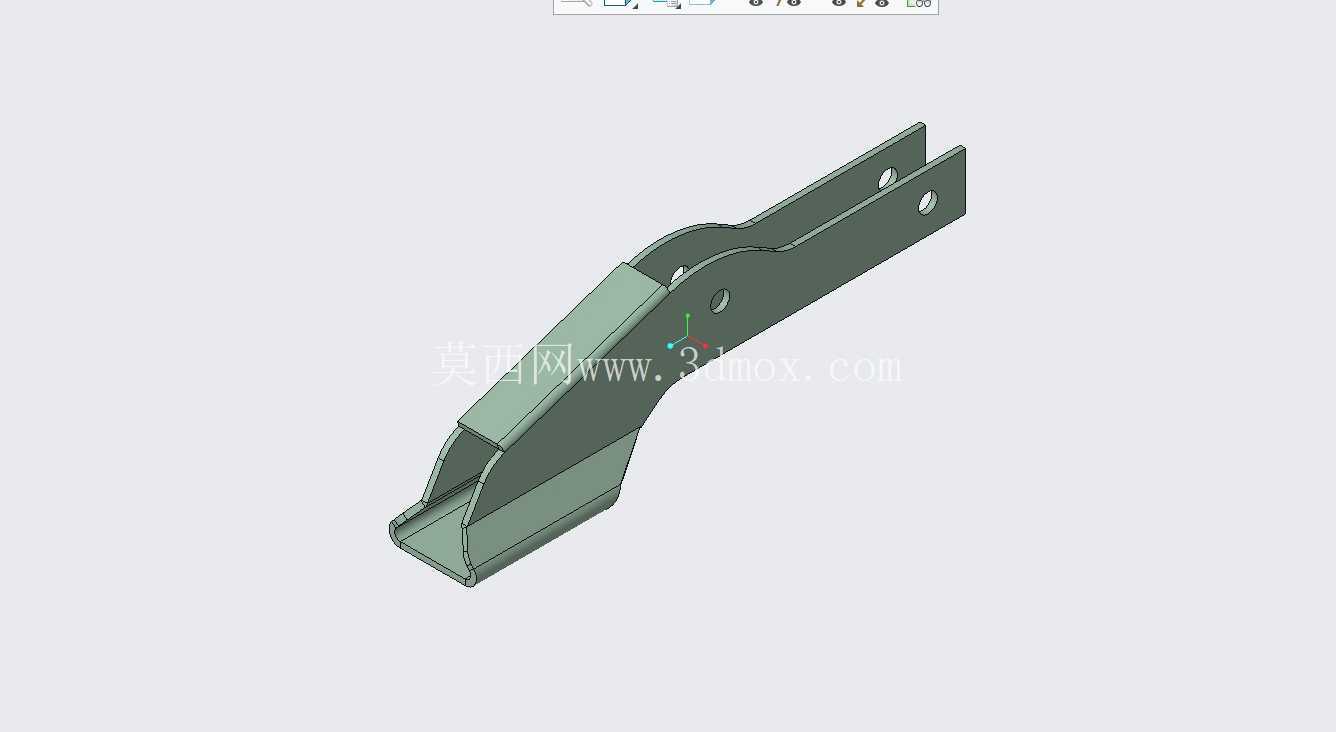

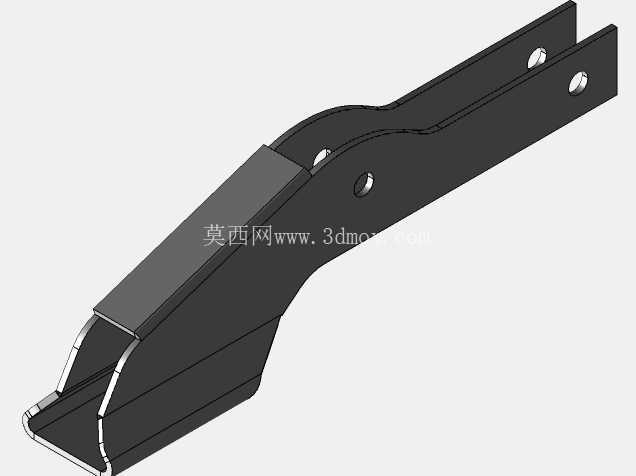

　　赛车制动系统的踏板部件，是车手直接施加制动力的核心交互构件，其结构合理性直接影响制动脚感、制动力传递效率与赛事操作安全性，方程式赛事中对踏板的强度、重量、安装适配性有着远高于民用车辆的严苛要求。这款制动踏板采用弯折式钣金主体结构，整体沿受力方向做了变截面弧度设计，踏板踩踏端做了收边压型处理，既提升了踩踏接触面的结构刚度，避免长期受力出现边缘卷边变形，也能适配赛车鞋底的防滑纹理，保证车手在高G值工况下踩踏时不会出现脚底滑脱的问题。踏板上部的双叉耳安装结构预留了两个同轴安装孔，用于铰接固定在驾驶舱前部的踏板安装支架上，孔位的同轴度公差需要控制在0.05mm以内，避免铰接处出现卡滞，导致踏板回位不畅、制动力输入线性度差的问题。

　　从受力路径来看，车手施加在踏板踩踏面的力，会沿踏板主体的弧形加强结构传递到上部铰接端，同时中部预留的销孔用于连接制动主缸的推杆，这个连接点的位置经过杠杆比核算，能在保证踏板行程符合赛事规则要求的前提下，让车手用更小的踩踏力获得足够的主缸推力，匹配赛事级制动卡钳所需的液压输出压力。设计过程中优先考虑了轻量化需求，主体结构采用高强度钢板冲压成型后做焊接补强，在受力集中的弯折位置做了圆弧过渡，避免应力集中导致的结构疲劳断裂，同时没有多余的冗余结构，整体重量控制在赛事规则对踏板组的重量限制区间内。

　　安装边界方面，踏板的转动行程范围内需要预留足够的安全间隙，避免转向柱、车身防火墙、线束管路等周边部件干涉踏板的全行程动作，踏板面的初始高度、踩踏终了高度都需要匹配车手的坐姿、腿长进行适配调整，这款踏板的安装孔位间距、主体弧度都预留了一定的调整适配空间，能够适配不同尺寸的方程式赛车驾驶舱布局。实际赛事应用中，踏板表面可以额外粘贴防滑磨砂贴，进一步提升湿滑工况（比如车手手心出汗、鞋底沾到赛道积水或油污时）的踩踏可靠性，铰接位置需要配套自润滑衬套，减少长期高频踩踏带来的磨损，保证整个赛季的使用过程中踏板的空行程不会出现明显变化。

　　结构设计时还做了有限元受力校核，在模拟车手最大踩踏力（约1200N瞬时冲击力）的工况下，主体结构的最大变形量小于0.2mm，不会出现结构屈服变形，同时避免刚度过高导致的脚感过硬，让车手能够细腻控制制动力的输出大小，在入弯制动时精准控制制动力度，避免轮胎抱死。踏板的侧面型线经过反复优化，既保证了结构传力路径最短，也不会在踩踏过程中剐蹭到车手的赛车鞋边缘，安装时双叉耳结构的开口尺寸刚好匹配标准踏板支架的安装耳厚度，不需要额外加装调整垫片就能保证铰接间隙处于合理范围，减少装配工作量。
