棘轮棘爪间歇传动机构结构设计

项目分类:通用机械零部件 发布时间:2025-01-05 ID:877498
  • 棘轮棘爪间歇传动机构结构设计
  • 棘轮棘爪间歇传动机构结构设计

  棘轮棘爪机构是机械传动领域应用极为广泛的间歇运动构件,核心功能是实现单向间歇旋转传递,同时具备反向锁止的止逆特性,在各类需要步进送料、单向制动、间歇分度的设备场景中都能见到这类结构的身影。从日常接触的自行车飞轮止退结构,到生产线的间歇送料装置、起重设备的防逆转安全机构、机床的进给分度组件,再到各类轻工机械的步进传动单元,棘轮棘爪都承担着不可替代的传动与安全防护作用。

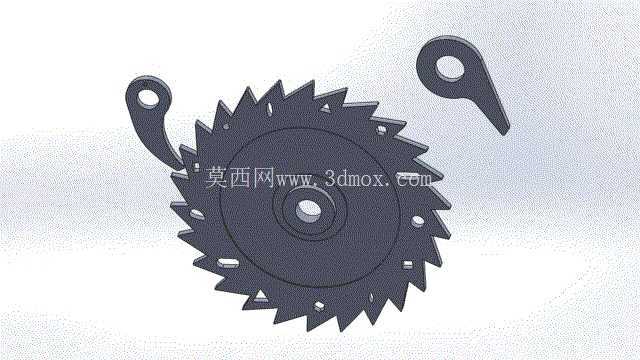

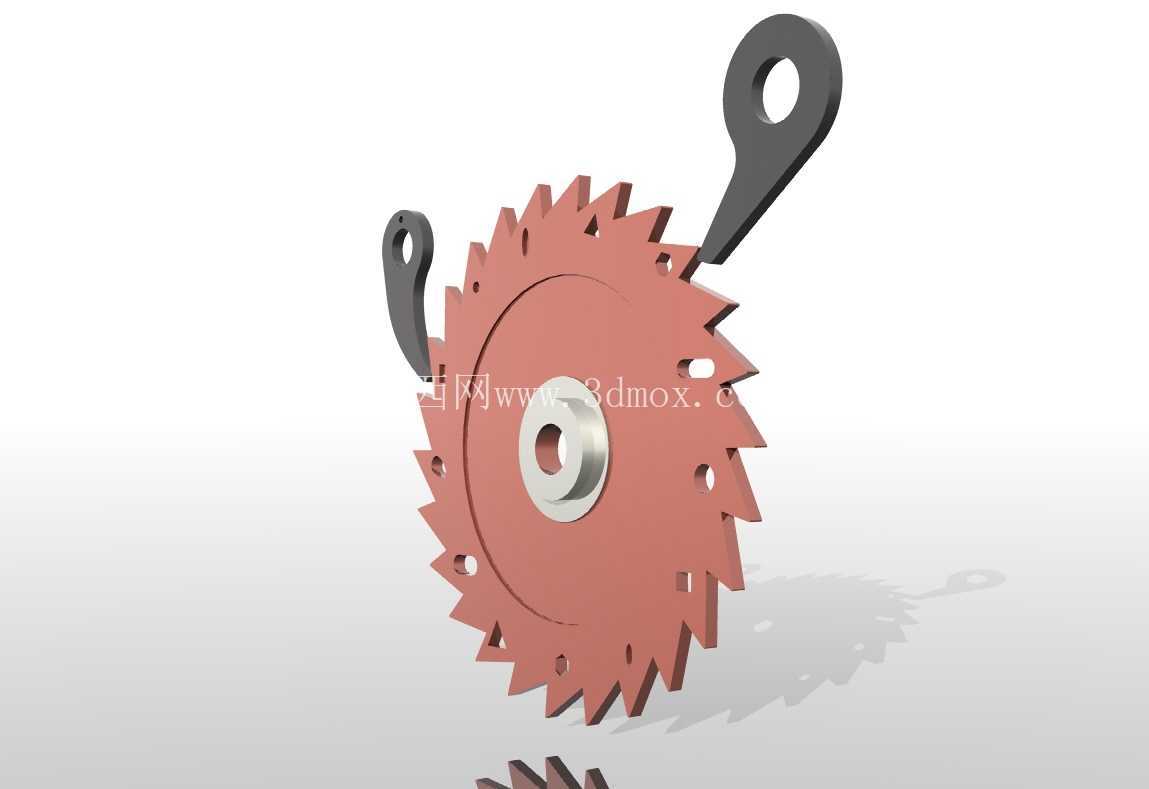

  这套棘轮棘爪组件的设计,首先围绕传动可靠性展开,棘轮本体采用周向均匀分布的锯齿形齿廓,齿形角度经过反复校核,确保棘爪在弹簧力或重力作用下能顺利滑入齿槽完成啮合,同时在反向受力时齿面与棘爪端面形成可靠的自锁夹角,不会出现打滑脱开的失效情况。齿部的齿距设计兼顾了传动精度与结构强度,过小的齿距会导致棘爪啮合深度不足,受冲击载荷时容易断齿,过大的齿距则会让间歇传动的步进角度过大,无法满足精细分度的使用需求,这套结构的齿形参数适配中等载荷下的间歇传动场景,单步进角度对应单齿的周向夹角,可直接用于需要固定步距间歇转动的工位切换、物料输送等工况。

  棘爪部分采用了摆杆式结构,安装端设置有铰接孔,用于与固定机架上的销轴配合,棘爪的工作端轮廓与棘轮齿槽的型面完全贴合,铰接中心到啮合点的力臂长度经过优化,既保证棘爪摆动时能快速卡入齿槽,又能让啮合时的接触应力控制在材料许用范围内,避免长期使用出现齿面压溃变形。棘爪的尾部设置有挂接孔位,可用于安装复位拉簧,保证在棘轮正向转动时,棘爪能始终贴合棘轮齿面滑动,不会因为振动、惯性脱离齿面,在需要止逆的场景下,无需额外施加外力即可依靠弹簧力完成即时锁止。

  从安装边界来看,棘轮中心设置有阶梯轴孔,可直接与传动轴通过键连接传递扭矩,轴孔的台阶面可实现轴向定位,安装时无需额外设计轴套即可确定棘轮在轴上的固定位置,棘轮外缘到中心的径向尺寸控制紧凑,不会占用过多的机架安装空间。两个棘爪的铰接孔位可根据实际安装需求布置在棘轮周边的机架上,无论是布置在棘轮的上方、侧方还是斜向位置,只要保证棘爪摆动平面与棘轮端面平行,即可实现可靠啮合,安装适配性较强。

  在实际设备选型应用中,这类结构不需要复杂的控制系统即可实现单向间歇传动与止逆功能,相比槽轮、凸轮间歇机构,结构更简单,加工制造成本更低,维护也更为便捷,尤其适合低速、中等载荷的间歇传动场景。设计过程中需要重点关注齿面的热处理硬度,因为棘爪与棘轮齿面属于冲击接触,长期反复啮合容易出现磨损,齿面淬火处理能大幅提升构件的使用寿命;同时棘爪铰接处的间隙需要控制在合理范围,间隙过大会导致棘爪啮合时出现窜动,产生异响甚至无法准确卡入齿槽,间隙过小则会导致棘爪摆动卡滞,失去止逆或传动作用。

  这套结构的三维建模完全按照实际加工装配的尺寸关系搭建,齿形轮廓、铰接孔位、轴孔键槽的细节都完整还原,可直接用于同类机构的设计参考,也可导入装配环境中进行运动仿真,验证不同安装位置下棘爪的啮合角度、复位弹簧的拉力参数是否匹配实际工况需求,帮助结构设计人员快速完成间歇传动单元的方案搭建,减少重复建模的工作量,同时规避齿形参数设计不合理导致的啮合失效问题。
