带安装基座的快插式流体接头结构设计

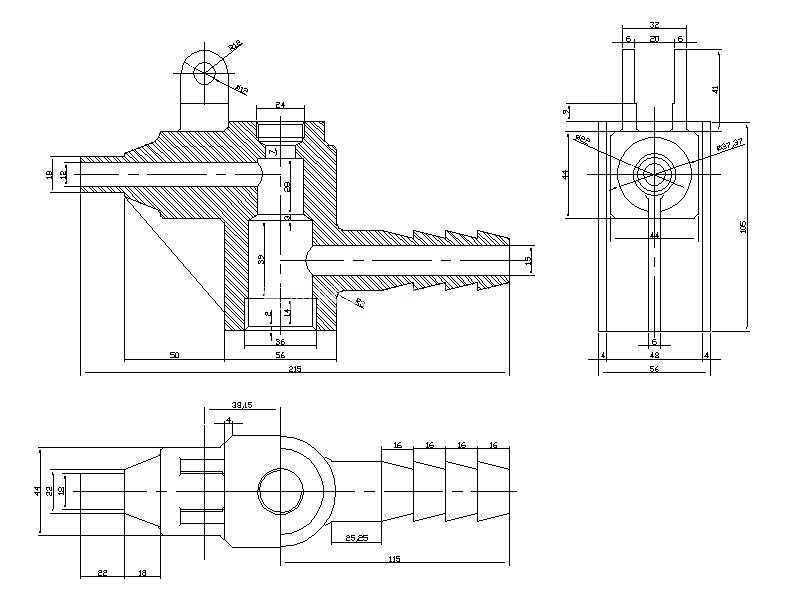

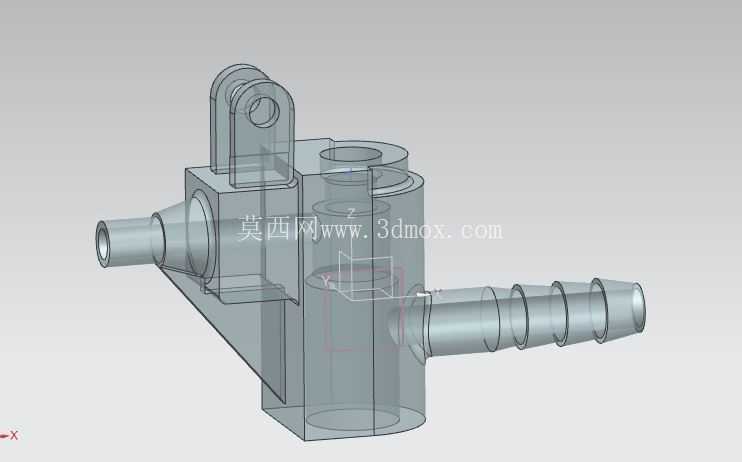

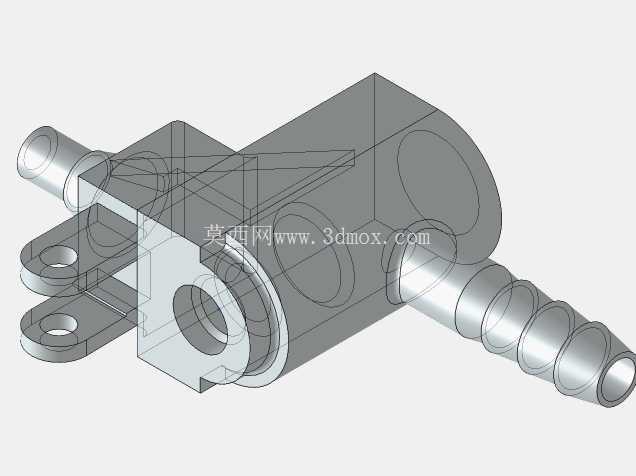

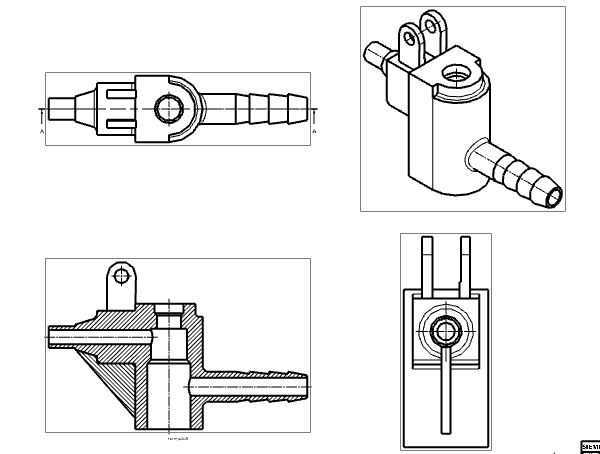

　　这款快插式流体接头主要面向低压流体输送场景的管路接驳需求，常见应用覆盖小型气动控制回路、实验室流体管路、小型设备冷却循环水路等工况，核心作用是实现管路与功能部件之间的快速对接与断开，减少管路拆装的操作时长，降低传统螺纹接头反复拆装带来的密封面磨损风险。从结构设计逻辑来看，主体采用一体化块式基座设计，区别于传统直通式接头的圆柱外形，块状基座侧面预留了两个带通孔的安装耳，安装耳的孔位与安装面平行，可直接通过螺栓将接头整体固定在设备面板或安装支架上，避免管路插拔过程中接头本体发生转动或位移，保障接驳位置的稳定性。

　　接头的一端为外锥式快插接口，接口表面设计有多道环形防滑凸棱，当配套的柔性软管插入后，凸棱会嵌入软管内壁形成多道密封防线，同时增大接头与软管之间的摩擦力，防止管路在流体压力作用下发生脱管；快插端的根部做了圆弧过渡处理，避免软管弯折时在接头根部形成应力集中点，延长软管的使用寿命。接头的另一端为圆柱对接端，可与设备端的对应接口直接插接配合，对接端内部设计有同轴的流体通道，通道内壁做了光滑过渡处理，减少流体流经时的阻力损失，避免通道内出现流体滞留的死角。主体基座的侧面设计有一个垂直于主通道的旁通孔，可根据实际使用需求接驳压力检测元件或者支路管路，拓展接头的功能适配性，无需额外在管路上增加三通转接部件，减少整个管路的接驳点数量，降低泄漏风险。

　　从安装边界来看，块状基座的安装面为平面设计，安装时仅需要在安装面板上预留对应尺寸的避让孔，两个安装耳的孔位中心距为固定值，安装螺栓可从安装耳的正面直接穿入锁紧，操作空间要求低，即使在设备内部狭小的安装空间内也能完成固定操作。接头整体的流体通道直径经过匹配设计，可满足常规小流量流体的输送需求，通道内部没有截面突变结构，避免流体在通道内形成紊流，降低流体输送过程中的振动与噪音。在密封设计上，所有对接位置的公差配合都经过优化，快插端与软管配合的尺寸公差控制在合理范围内，既保证软管可以顺利插入，又能保证足够的抱紧力实现密封；对接端与设备接口配合的位置可根据实际需求加装密封圈，进一步提升密封可靠性，适配不同压力等级的流体输送场景。

　　从结构强度来看，块状基座的壁厚经过合理设计，既不会因为壁厚过大造成材料浪费与整体重量增加，也不会因为壁厚不足导致受压时发生变形，安装耳与主体基座为一体化结构，避免了分体式安装结构存在的连接松动风险，可承受多次管路插拔操作而不发生结构损坏。这款接头的结构设计充分考虑了实际安装与使用过程中的各类细节，比如安装耳的通孔做了倒角处理，方便安装螺栓的穿入定位；快插端的端部做了圆角导向，软管插入时无需刻意对准即可顺利套入；主体基座的外棱都做了小倒角处理，避免安装操作时划伤操作人员，也减少应力集中对结构强度的影响。在实际选型应用中，这类接头可适配多种材质的柔性管路，包括PU管、硅胶管、尼龙管等常见的流体输送软管，可根据输送介质的不同选择对应材质的接头本体，满足不同介质的兼容性要求。
