钢丝拖车骑行导向滑轮张紧组件

　　这套钢丝拖车配套的滑轮张紧导向构件，主要适配小型人力拖拽拖车、厂区短途物料转运拖车的钢丝牵引系统，在户外短途运输、厂区工位间物料周转、小型户外作业装备拖拽场景中承担核心的牵引导向与张力调节作用。实际使用过程中，这类构件直接决定了钢丝牵引过程的顺畅度，能避免钢丝在拖拽转向、路面起伏时出现脱槽、卡滞、过度磨损的问题，相比传统固定式牵引挂点，带滑轮组的张紧结构可以将牵引过程中的硬拉扯转化为滚动摩擦，大幅降低钢丝的疲劳损耗，也能减少拖拽时的阻力波动，让拖车在变向、过坎时的牵引力传递更平顺。

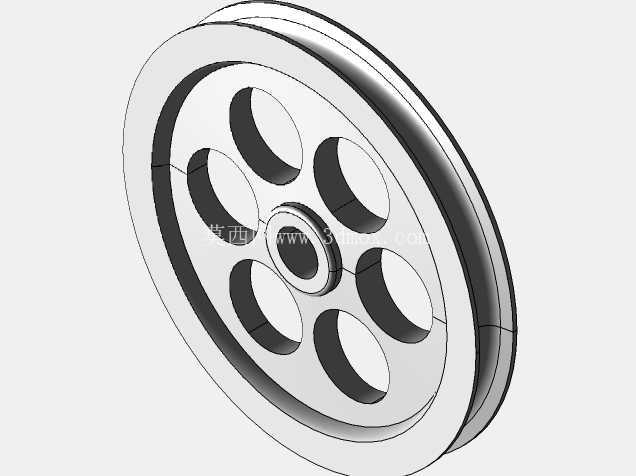

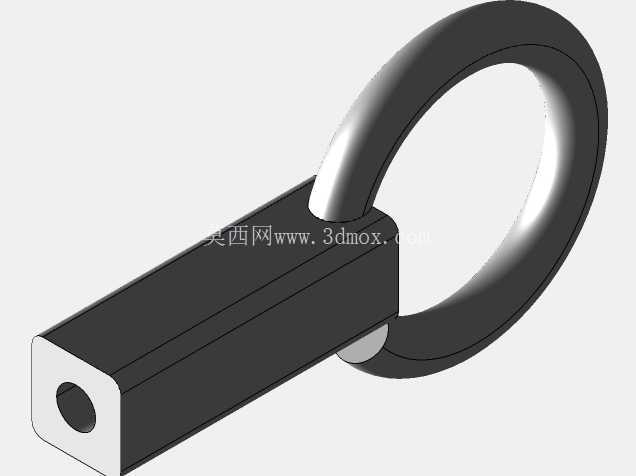

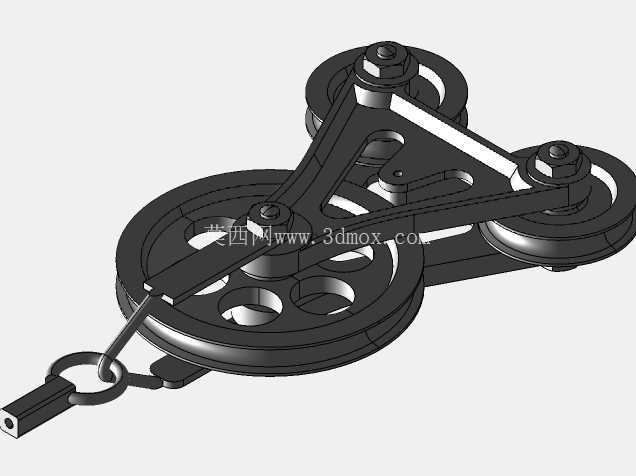

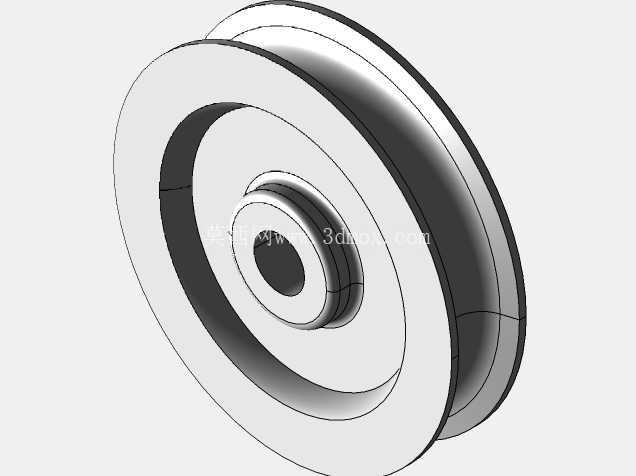

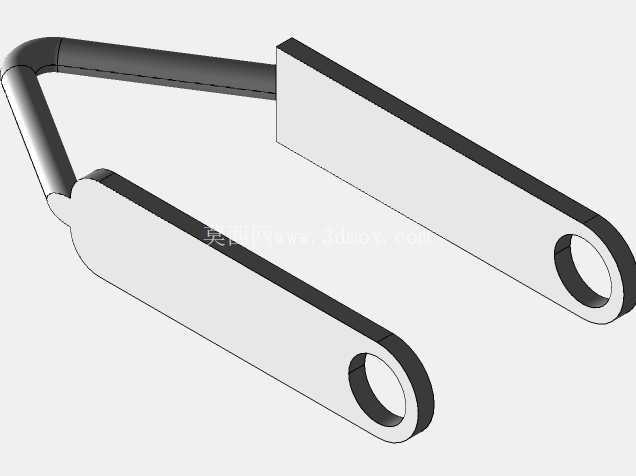

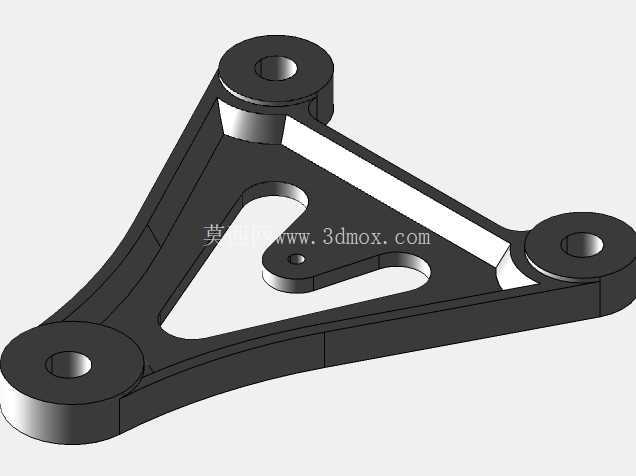

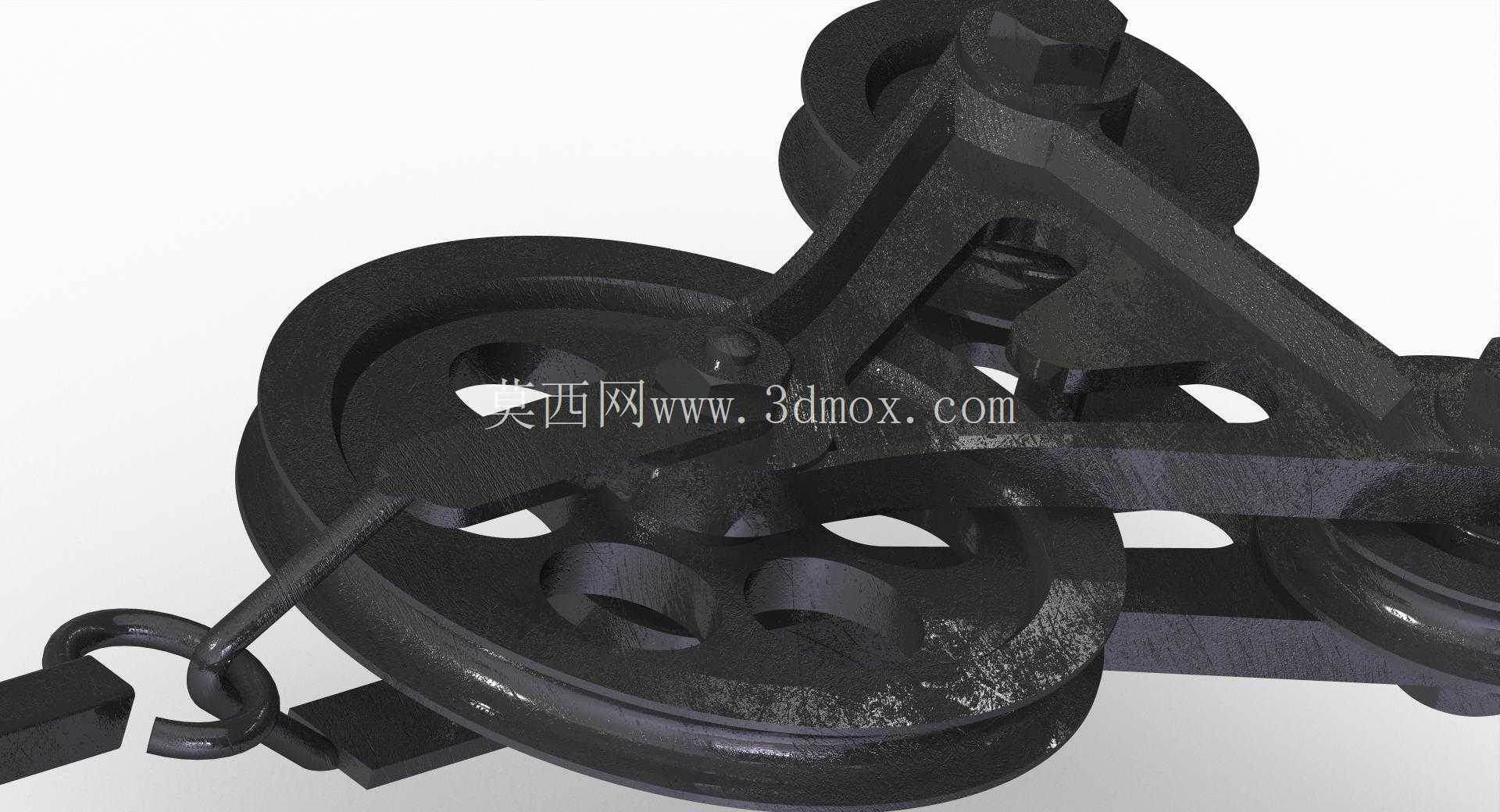

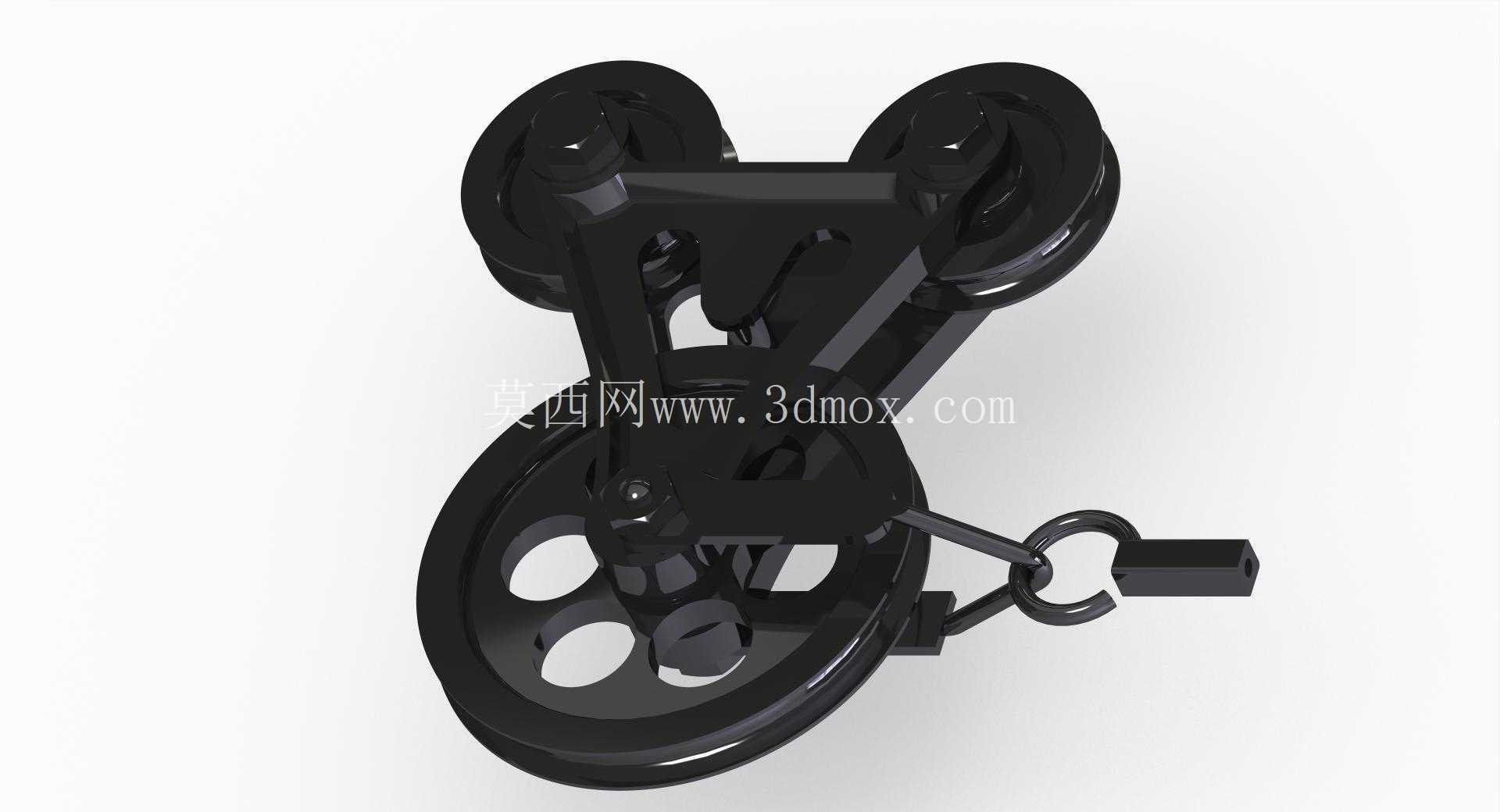

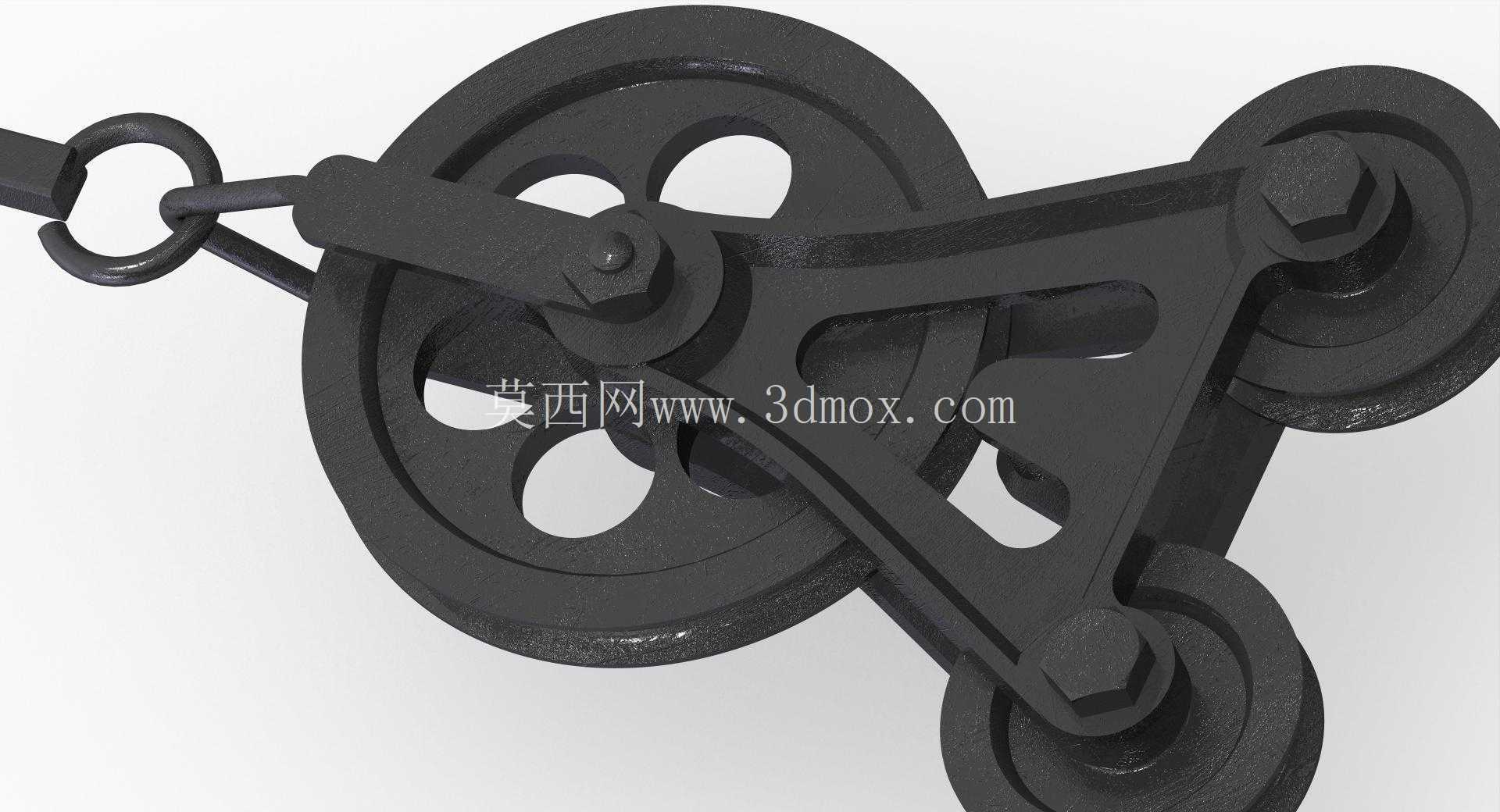

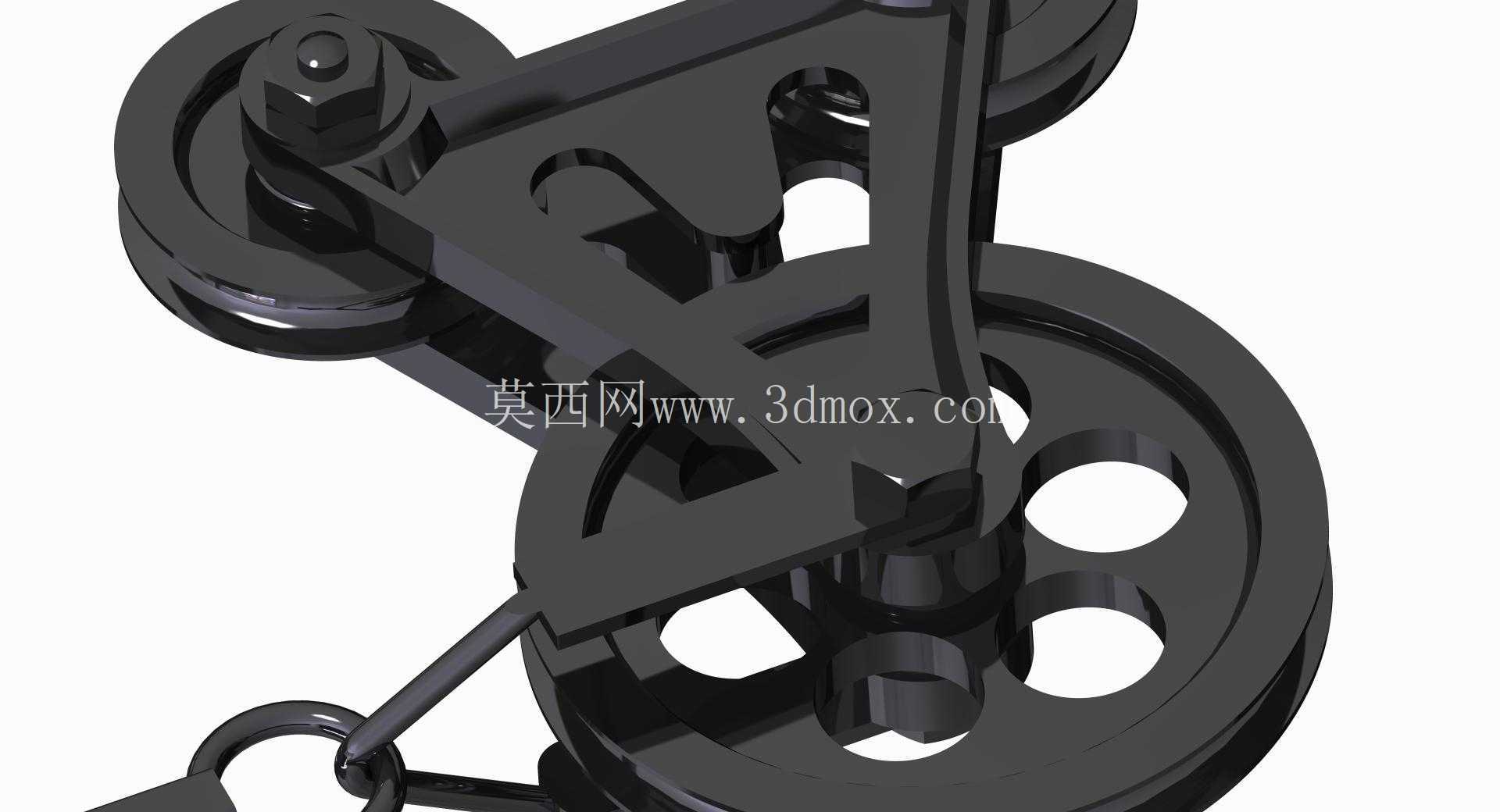

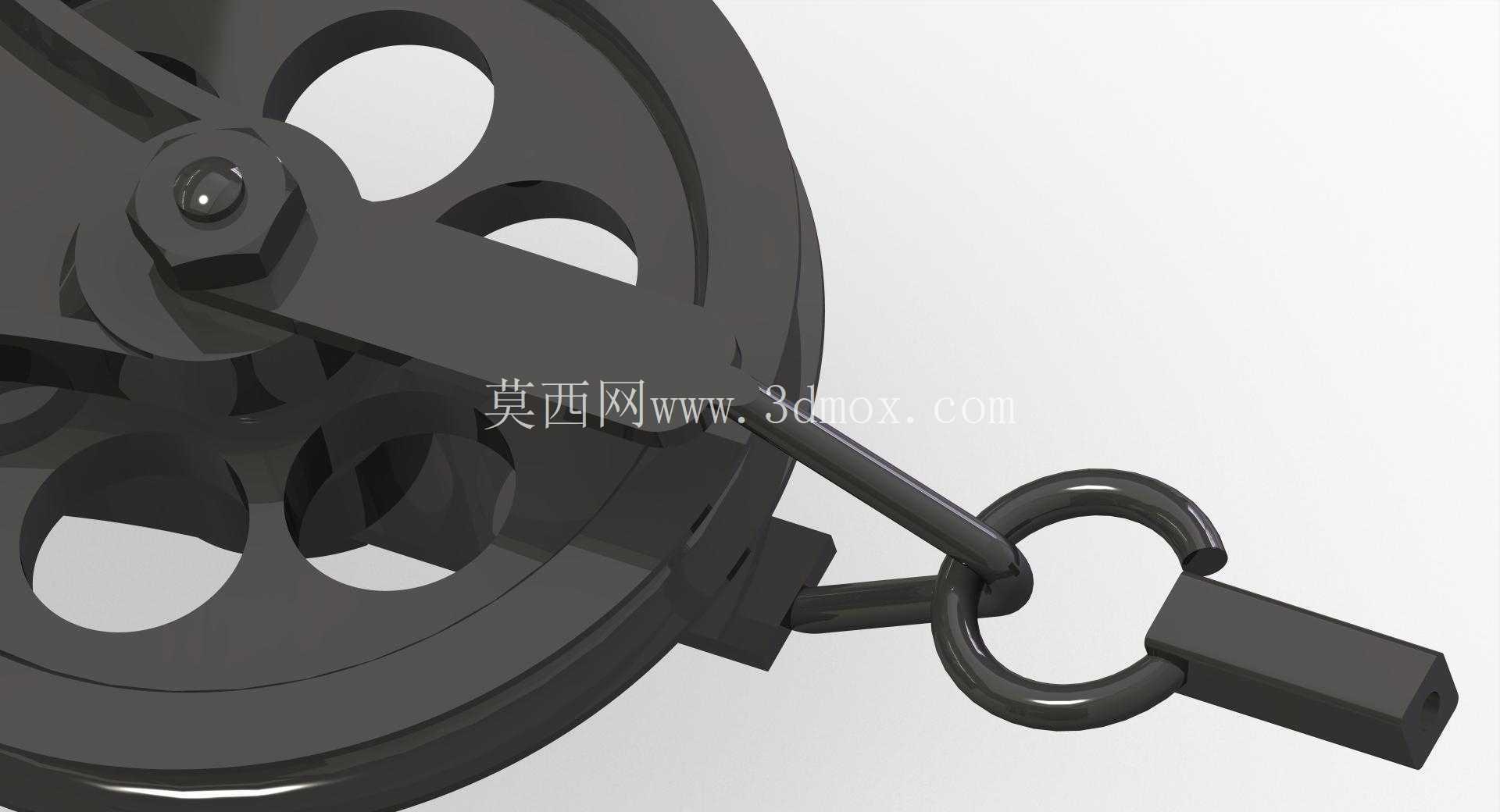

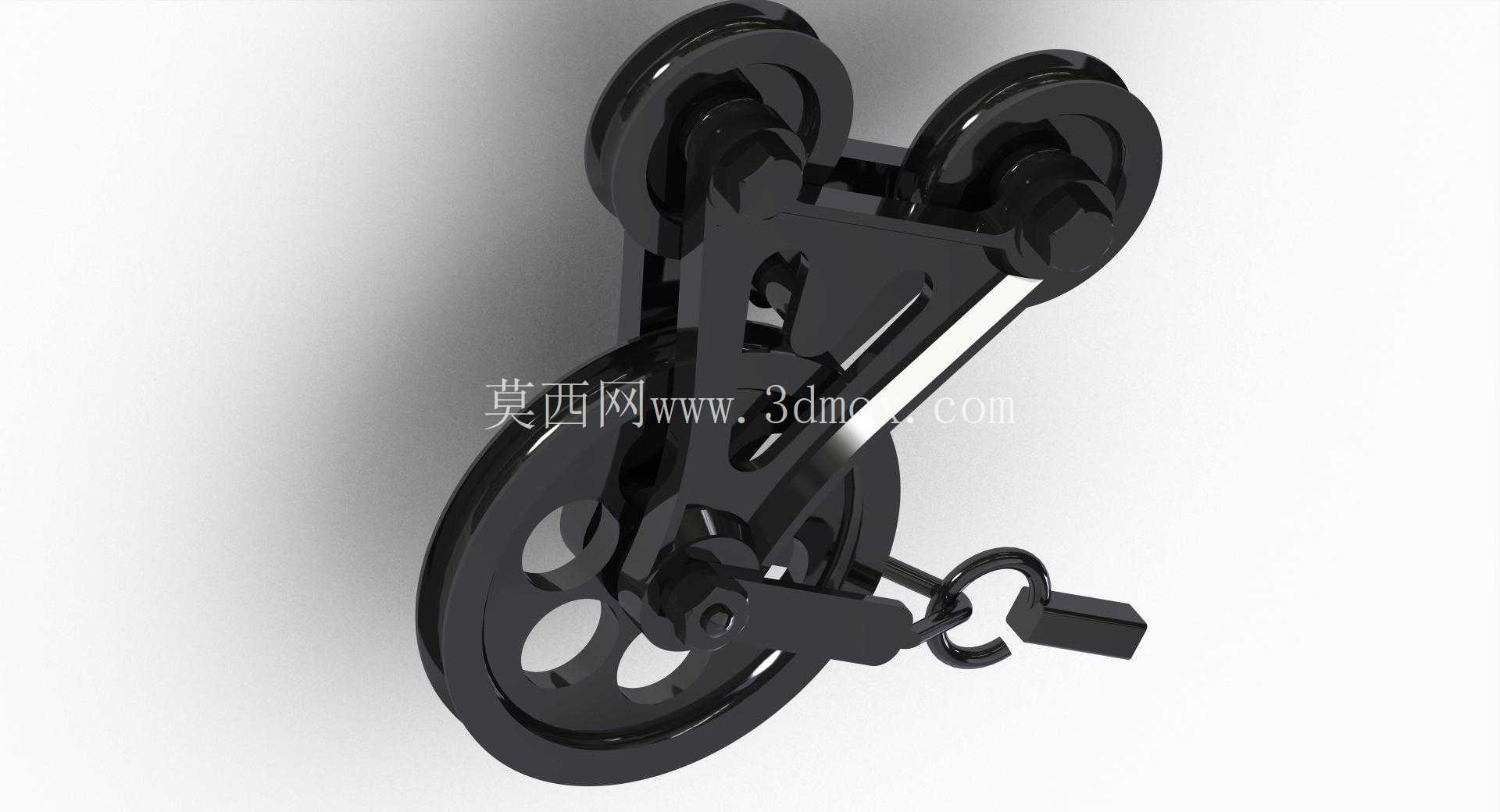

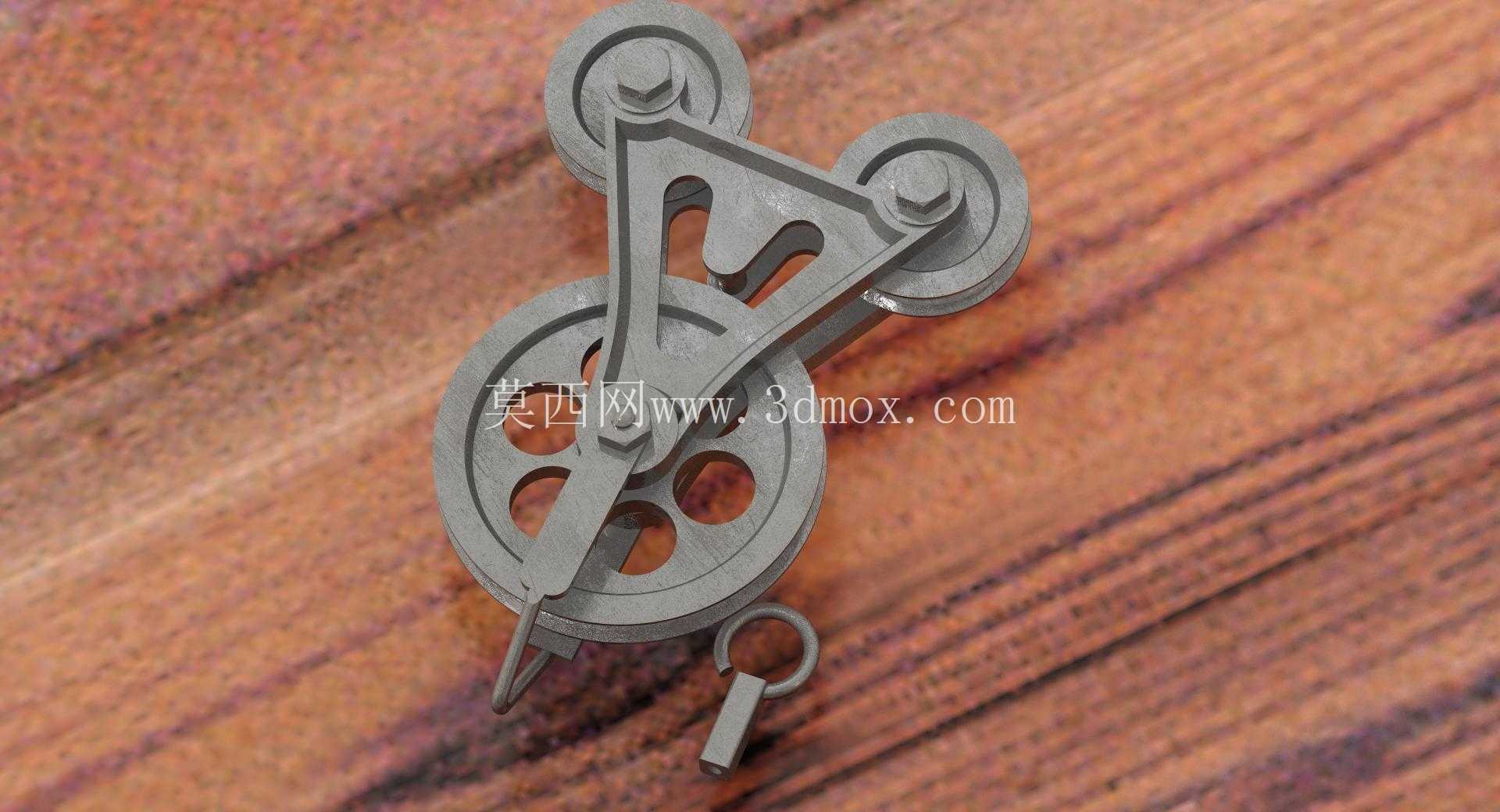

　　从结构设计逻辑来看，整个组件采用三角对称式的安装基座布局，上方两个同轴导向轮承担牵引钢丝的入槽导向作用，下方大直径主滑轮为主要的受力承载轮，三个轮体的中心连线形成稳定的三角受力结构，不管牵引方向从上方哪个角度接入，都能保证钢丝始终贴合在轮槽内，不会出现跳绳脱槽的情况。基座上的镂空减重结构并非随意开设，所有镂空位置都避开了螺栓安装位、轮轴受力点的应力集中区域，在保证整体结构刚度满足牵引载荷要求的前提下，尽可能降低了构件自身重量，同时镂空区域也能减少户外使用时积泥、积沙的问题，避免杂物卡入轮轴转动间隙。下方附带的挂环结构用于连接拖车端的牵引复位弹簧，在拖车减速、转向时可以提供一定的张紧余量，避免钢丝瞬间松弛后从轮槽脱出，旁边的楔形锁止块用于固定钢丝端头，安装时不需要额外的钢丝卡扣，直接将钢丝穿入楔形槽后拉紧即可依靠牵引力实现自锁紧，安装维护都非常便捷。

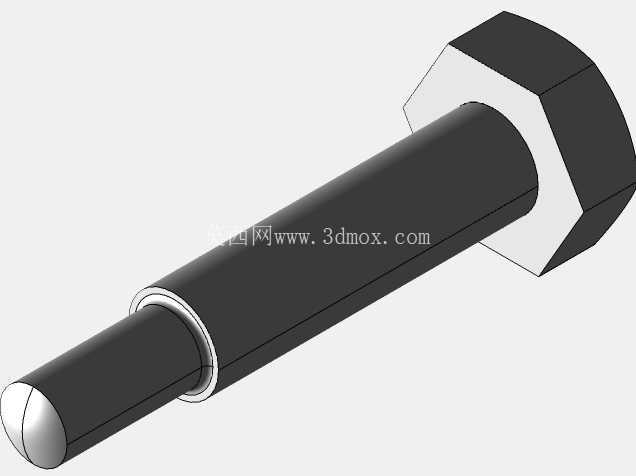

　　从安装边界尺寸来看，整个组件的安装孔位采用标准的螺栓间距设计，上方两个导向轮的安装轴中心距与下方主滑轮的中心距形成固定的等腰三角布局，安装时只需要在拖车牵引架的对应位置开设三个匹配的螺栓过孔即可完成固定，不需要额外做复杂的适配加工。主滑轮的轮槽宽度适配常用的3-5mm直径牵引钢丝，轮槽边缘做了圆弧倒角处理，避免钢丝在偏角拉扯时被轮槽边缘切割损伤。所有轮体内部都预留了标准轴承的安装位，转动间隙控制在0.1mm以内，既不会出现轴向窜动导致钢丝脱槽，也不会因为间隙过小出现转动卡滞的问题。实际选型适配时需要注意，该组件的额定牵引载荷匹配单轮承载50kg以内的小型拖车，如果用于更大载荷的拖拽场景，需要对应加厚基座板材、加大轮轴直径来提升承载能力。

　　在实际工况适配中，这套结构可以兼容不同角度的牵引输入，不管是人力在拖车正前方拖拽，还是侧方转向拖拽，三个滑轮的配合都能自动调整钢丝的走向，始终让钢丝保持合理的弯曲半径，避免钢丝出现小角度折弯导致的断丝问题。相比单滑轮的牵引结构，这种三滑轮三角布局的张紧组件对牵引方向的适配范围更广，在非铺装路面、有坡度的作业场景下优势更明显，不需要额外加装导向环就能适应复杂的拖拽角度，长期使用过程中只需要定期在轮轴位置加注润滑脂，就能保证转动顺畅，维护成本极低。构件的所有棱角位置都做了倒钝处理，没有尖锐的毛刺边角，安装和使用过程中不会划伤操作人员，也不会刮蹭拖车的其他附属部件。
