法兰连接式多通道流体输送流形结构

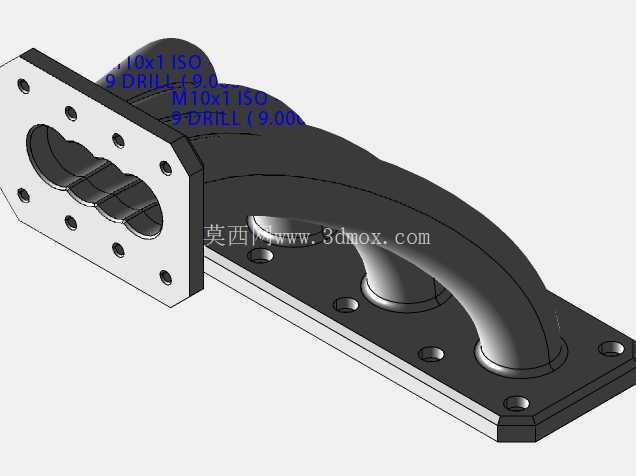

　　这类多通道流形结构，常应用在液压动力单元、气动控制回路、小型流体换热系统以及内燃机进气支路中，核心作用是实现多路流体的汇流、分流与流向规整，替代多根管路分散拼接的方案，减少管路接头数量，降低流体泄漏风险，同时压缩整套流体回路的安装占用空间。从结构设计来看，两端的安装法兰采用矩形布局，法兰面均匀布置螺栓过孔，孔位公差按照IT7级精度控制，安装时配合耐油橡胶密封垫或者金属缠绕垫片，能够保证1.6MPa工作压力下的密封可靠性，避免流体从法兰结合面渗漏。中间的弧形流道采用等曲率过渡设计，没有直角弯折结构，流体在流道内部流动时不会产生明显的涡流区，能够有效降低流体压力损失，减少流道内壁的冲蚀磨损，延长部件的整体使用寿命。

　　流道内部的多通路分隔结构，将不同通路的流体完全隔离，避免不同压力、不同介质的流体出现串流问题，每个通路的通径尺寸经过流体仿真校核，能够满足额定流量下的流速要求，不会出现通路过小导致的流阻过大问题。安装边界方面，两端法兰的螺栓孔中心距有严格的尺寸约束，安装时需要保证法兰面与对接部件的端面平行度误差不超过0.1mm，避免螺栓紧固后出现密封面压合不均的问题；弧形流道的外轮廓与周边安装部件的最小安全间隙需要保留15mm以上，避免设备运行过程中出现振动干涉。

　　设计过程中，首先根据系统的额定流量、工作压力确定每个流道的通径尺寸，再结合安装空间的限制确定两端法兰的安装孔位布局，之后通过流体动力学仿真验证流道内部的流场分布，调整流道的过渡曲率，将局部压力损失控制在允许范围内，最后对结构进行强度校核，保证在额定工作压力下，流道壁面的应力低于材料许用应力，不会出现变形或者破裂问题。这类结构相比传统的管路拼接方案，集成度更高，安装工序更简单，只需要完成两端法兰的螺栓紧固即可完成装配，不需要对多根管路进行单独的排布与固定，能够大幅减少现场装配的工作量，同时整体结构的刚性更好，抗振动能力更强，适合在有振动工况的移动设备或者工业机组上使用。

　　流道内壁的粗糙度要求达到Ra1.6以下，减少流体流动时的沿程阻力，同时避免杂质在流道内壁附着堆积，对于输送有洁净度要求的流体介质，还可以对流道内壁进行抛光处理，满足洁净输送的要求。法兰上的螺栓孔采用沉孔设计，螺栓紧固后螺栓头不会突出法兰表面，能够进一步压缩安装占用的空间，适合在安装空间紧凑的设备内部使用。在实际选型应用时，需要根据系统的工作介质类型选择对应的制造材料，输送普通液压油可以采用铝合金或者碳钢材料，输送腐蚀性介质则需要采用不锈钢或者工程塑料材质，同时要核对每个通路的通径是否满足系统流量要求，法兰安装孔位是否与对接部件匹配，避免出现安装不兼容的问题。
