十字槽双滑块椭圆轨迹生成机构

　　这套十字导槽配装的双滑块结构，核心功能是将滑块的直线往复运动转化为特定点的椭圆轨迹输出，在轻工包装、纺织机械、小型专用加工设备的轨迹生成工位有很广泛的适配场景。很多需要实现非圆轨迹进给的工位，没必要上复杂的数控轴组，用这类纯机械结构就能稳定复现预设轨迹，故障率比电控伺服方案低很多，尤其适合高速往复、长时间连续运行的生产场景，维护成本也能压到极低。

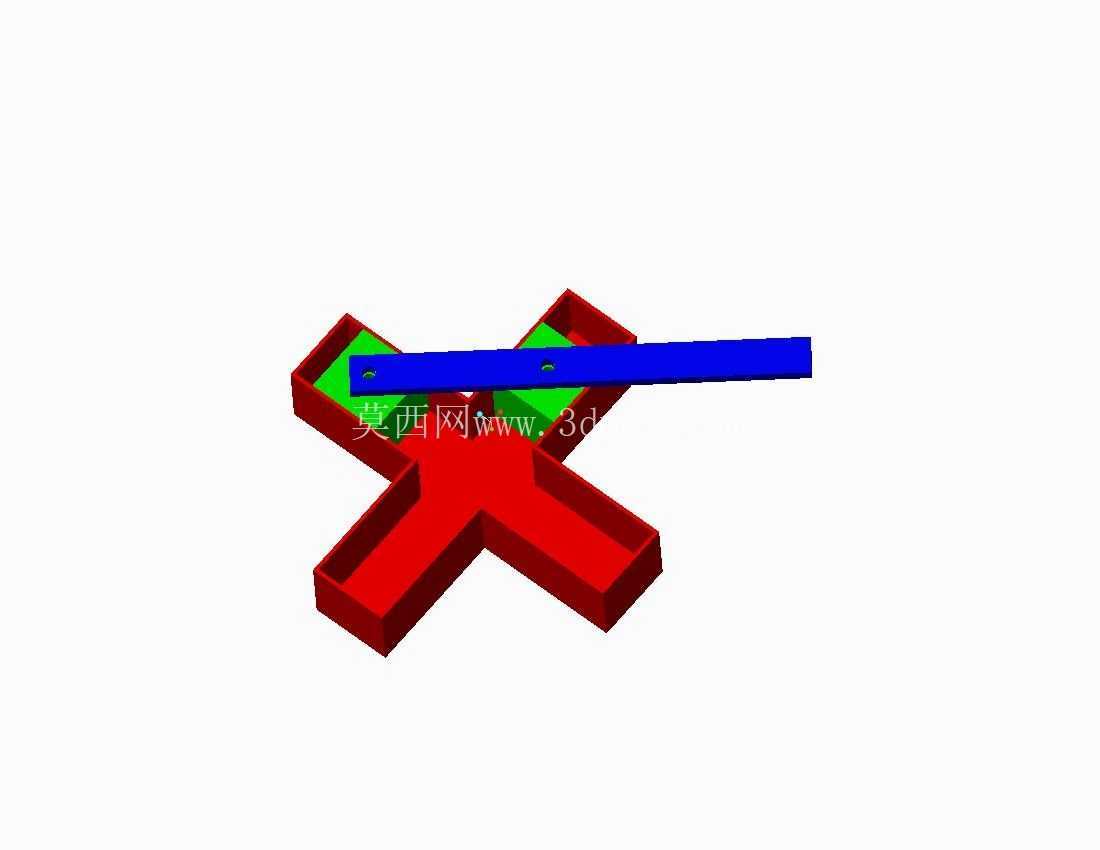

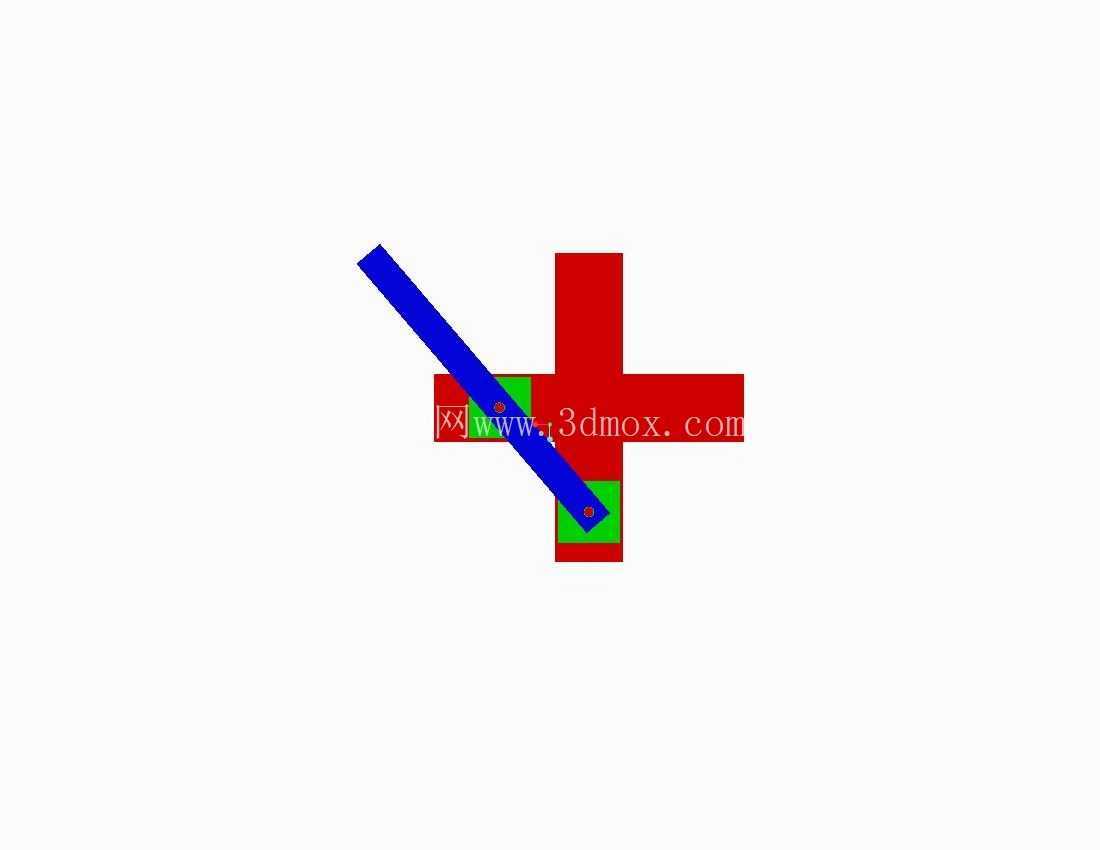

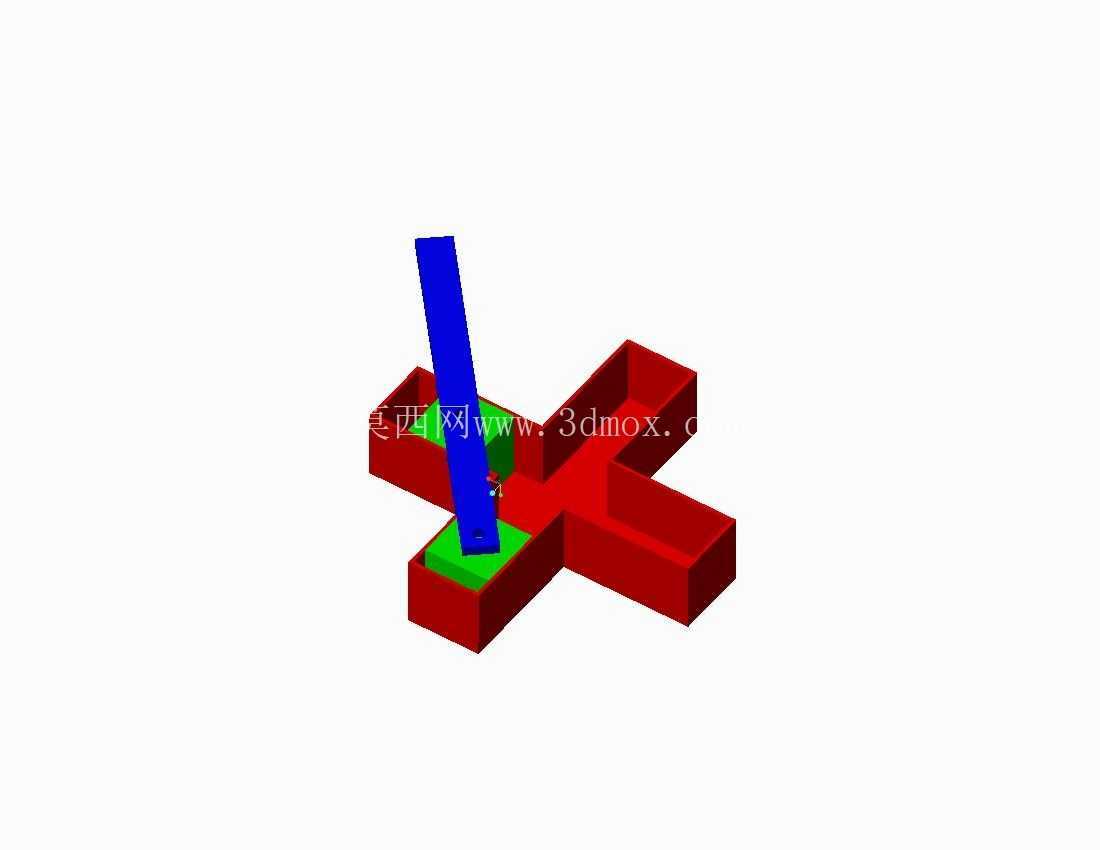

　　从实际功能逻辑上看，互相垂直的十字形导槽是整个机构的基准载体，两个滑块分别嵌装在横向、纵向的导槽腔内，导槽的截面做了等宽设计，和滑块的配合间隙控制在滑动配合公差带内，既不会因为间隙过大出现运动窜动，也不会因为间隙过小出现卡滞，哪怕是长期运行产生微量磨损，也可以通过调整滑块侧面的耐磨垫片补偿间隙，不用整体更换构件。贯穿两个滑块的蓝色杆件是轨迹输出的核心载体，杆件和两个滑块的铰接点位置可以根据需要的椭圆参数调整，两个铰接点的间距、以及铰接点到输出端的距离，直接决定最终生成椭圆的长轴、短轴尺寸，设计阶段只要调整这几个位置参数，就能快速适配不同工位需要的轨迹规格，不用重新加工整套导槽结构，通用性很强。

　　做这套结构的三维建模时，首先要确定的是导槽的安装边界，十字导槽的整体安装面要和设备的安装基板完全贴合，安装孔的位置要和基板的预设螺孔对齐，导槽的槽深要大于滑块的嵌入深度，保证滑块滑动全程不会从槽内脱出。滑块的外形要和导槽内壁做适配，边角位置做小倒角处理，避免装配时刮伤导槽内壁的加工面，铰接孔的位置要和杆件的铰接轴做过渡配合，保证转动灵活无旷量。杆件本身的直线度要控制在形位公差要求范围内，不然高速运动时会出现轨迹偏差，甚至引发机构振动。

　　实际选型适配的时候，首先要明确工位需要的椭圆轨迹长短轴尺寸，反推两个滑块的行程范围，导槽的有效长度要比滑块的最大行程多出至少10%的余量，避免滑块运动到行程端点时出现硬碰撞。如果是用在有粉尘、切削液的工况下，导槽表面要做硬化处理，滑块可以选用自带润滑的耐磨材质，减少日常润滑维护的频次。安装的时候要先校准十字导槽的垂直度，横向槽和纵向槽的垂直公差要控制在0.02mm以内，不然生成的轨迹会出现畸变，无法满足工位的工艺要求。

　　这类纯机械的轨迹生成机构，相比电控轨迹方案的优势在于运动同步性好，只要输入动力的转速稳定，输出的椭圆轨迹就不会出现延迟或者偏差，很适合和设备的其他工位做硬同步，比如包装设备里的封口轨迹、印刷设备里的匀墨轨迹，用这类机构都能获得非常稳定的工艺效果。建模过程中还要注意运动干涉检查，要模拟滑块在整个行程范围内的运动状态，确认杆件在任意角度都不会和导槽边缘、安装基板上的其他构件发生碰撞，尤其是两个滑块运动到十字导槽中心交汇位置的时候，要保证两个滑块之间留有足够的安全间隙，不会出现互相卡碰的情况。另外滑块的驱动端可以根据实际动力源的形式做适配，不管是用偏心轮驱动还是气缸直驱，只要能给两个滑块输入匹配相位差的直线往复运动，就能稳定输出需要的椭圆轨迹，适配性非常灵活。
