十字轴式万向节蜘蛛连接结构

　　在各类需要变角度传递扭矩的机械传动场景中，这类十字轴式万向连接结构是核心的传力部件，常见于工业传动系统、车辆转向传动、机床进给机构、重载输送设备的动力传递链路中，用来补偿两根传动轴之间的轴线夹角偏差，避免刚性连接带来的轴系憋劲、轴承额外磨损、传动卡滞等问题。不同于单节万向节的偏转角限制，这类四轴伸出的蜘蛛式十字结构，可同时对接四个方向的传动接口，适配多轴联动的空间传动需求，在需要十字交叉动力传递的设备中，能省去额外的转接构件，压缩传动链路的整体占用空间。

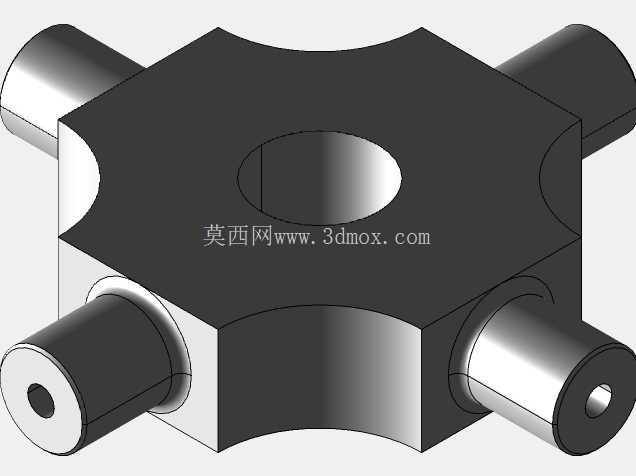

　　从结构设计逻辑来看，主体采用中心对称的块状基体，四个轴颈沿同一平面呈90度均匀分布，中心开设贯通的轴向通孔，一方面是为了减轻零件自身重量，降低传动过程中的转动惯量，避免高速回转时产生额外的动不平衡量，另一方面也可作为穿装定位销、润滑管路的通道，满足装配与后期维护的需求。基体的四个边角做了内凹的圆弧过渡处理，并非简单的直角切削，这一设计是为了规避应力集中问题——万向节在传递大扭矩时，轴颈与基体的连接位置是应力峰值区域，直角结构在交变载荷作用下极易萌生疲劳裂纹，圆弧过渡可将应力峰值降低30%以上，同时也能避让相邻的万向节叉构件，避免大角度偏转时发生运动干涉。

　　四个伸出的轴颈采用等直径设计，轴颈端部开设同轴的小孔，用来安装滚针轴承的定位挡圈或者注油嘴，轴颈与基体的连接位置加工有退刀槽，方便磨削加工时保证轴颈的圆柱度公差，同时也为轴承内圈的安装留出贴合基准面，保证轴承装配后端面与轴肩完全贴合，避免传动过程中轴承出现窜动。从安装边界来看，这类结构的整体外接圆尺寸由四个轴颈的外端面距离决定，设计时需要匹配对应规格的万向节叉叉口间距，轴颈的直径公差一般取m6级，与滚针轴承的内孔形成过渡配合，保证轴承装配后不会在轴颈上发生相对转动，中心通孔的直径一般不超过基体中心厚度的二分之一，避免过度削弱基体的抗扭截面系数，导致大扭矩下基体发生断裂。实际使用过程中，这类结构承受的是交变的扭转与弯曲复合载荷，因此材质一般选用渗碳合金钢，表面淬火硬度达到HRC58-62，保证轴颈位置的耐磨性能，芯部保持足够的韧性，承受冲击载荷时不会发生脆断。设计建模时需要重点保证四个轴颈的轴线位置度公差，任意两个相对轴颈的同轴度误差需要控制在0.02mm以内，相邻轴颈的垂直度误差不超过0.015mm，否则装配后会出现传动卡滞、回转阻力过大的问题，高速传动时还会产生明显的振动与噪音。

　　不同于普通的双轴十字轴，这种四向伸出的蜘蛛结构，可同时实现两个垂直方向的扭矩传递，在一些特殊的分动机构、多输出端的传动箱中应用较多，不需要额外增加传动齿轮组就能实现动力的十字分流，能有效简化设备的整体传动结构，降低装配难度与后期维护成本。建模过程中，先绘制中心基体的对称截面，通过拉伸生成基础块体，再对四个边角做切除倒圆处理，之后在四个垂直方向拉伸生成轴颈特征，对轴颈端部做倒角处理，加工出端部的定位小孔与轴肩位置的退刀槽，最后对所有锐边做圆角钝化处理，避免热处理时出现应力集中开裂的问题。需要注意的是，轴颈与基体连接位置的圆角半径不能过大，否则会影响滚针轴承的装配到位，也不能过小，否则起不到缓解应力集中的作用，一般取轴颈直径的十分之一左右最为合适。
