多接口法兰连接式工业管路控制阀体结构

　　在工业流体输送管路系统中，这类带法兰接口的多通路阀体是管路分流、介质流向切换、通断控制的核心承载部件，常见于化工介质输送管网、市政给排水泵站、工业循环冷却系统、中小型液压动力单元的管路布局中，区别于普通直通式阀体，多接口的结构设计可以在单一节点上同时完成主路通断、支路取压、旁通回流、仪表安装等多重功能，减少管路中接头、三通的使用数量，降低管路泄漏点的总数量，提升整套管路系统的运行可靠性。

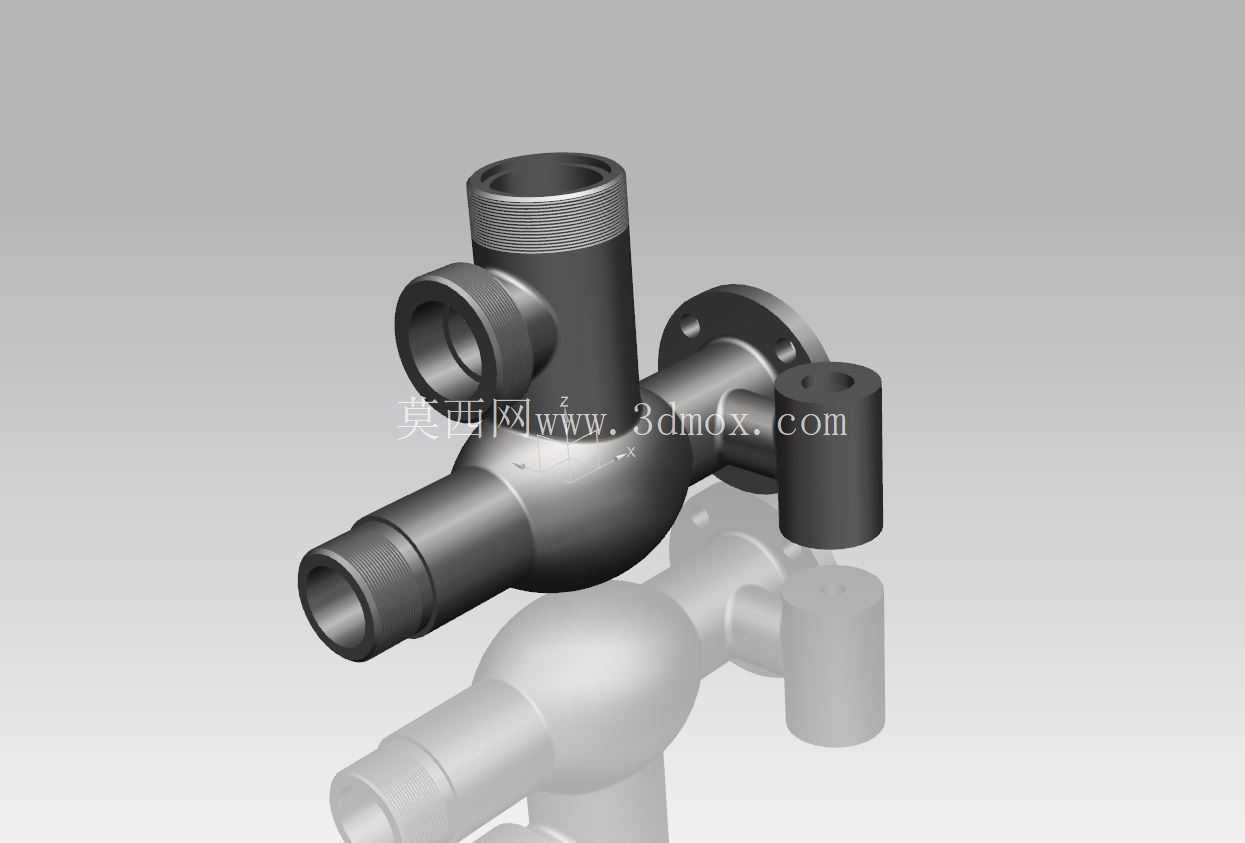

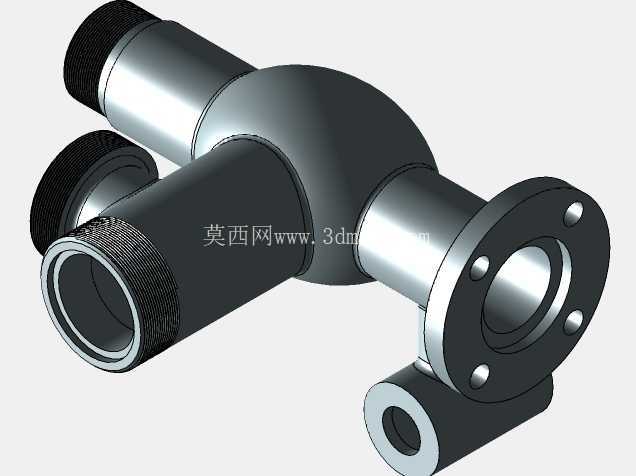

　　从实际安装场景来看，阀体侧置的法兰盘主要用于和主管道的法兰端做刚性对接，对接面需要匹配对应压力等级的密封垫片，通过均布的螺栓锁紧实现密封，顶部的内螺纹接口用于接入控制执行机构或者压力检测仪表，侧方的小口径外螺纹接口可接旁通管路做泄压或者取样使用，前端的外螺纹直段则用于和硬管或者软管做快速插接装配，不同接口的尺寸公差需要严格匹配对应管路的连接标准，避免装配时出现干涉或者密封失效的问题。

　　设计这类阀体的时候，首先要考虑的是介质流道的顺滑过渡，阀体内部的流道转角处全部做圆弧过渡处理，避免直角结构造成介质流阻增大，同时减少介质中固体杂质在转角处的沉积，降低长期运行后流道堵塞的概率；其次是壁厚的梯度设计，法兰连接位置因为要承受螺栓锁紧的预紧力，同时是管路应力集中的位置，壁厚要比流道直段厚20%-30%，螺纹连接位置要预留足够的螺纹啮合长度，保证在管路振动工况下不会出现螺纹脱开的问题；阀体外部的加强筋布局要贴合应力分布走向，在法兰和主体连接的位置、侧置接口和主体交汇的位置设置局部加厚结构，不用做整阀体的等厚设计，在保证结构强度满足对应压力等级要求的前提下，尽可能降低阀体整体重量，减少材料成本。

　　从安装边界来看，这类阀体在管路布局时需要预留足够的操作空间，法兰侧的螺栓拆装需要预留至少能放入扳手的操作距离，顶部接口的执行机构安装要预留垂直方向的装配余量，侧方接口的管路连接不能和相邻管路产生位置干涉，阀体本身的支撑位置要设置在主体重心附近，避免长期运行后因为管路自重造成法兰密封面偏斜泄漏。实际选型应用中，这类阀体可以适配水、液压油、低腐蚀性化工介质等多种流体，根据使用场景的压力等级不同，可以通过调整壁厚、更换密封材质来适配不同的工况需求，三维建模过程中需要重点校验各个接口的同轴度、法兰密封面的平面度、螺纹参数的准确性，所有装配尺寸都要和对应的管路标准做匹配，避免生产加工后出现无法装配的问题；建模时流道部分的结构要单独做抽壳校验，保证流道内壁的顺滑度，同时要做虚拟装配验证，模拟实际安装时螺栓、接头、配套管件的装配路径，排查是否存在装配干涉的问题，为后续的加工生产、现场安装提供准确的三维数据支撑。
