带装饰纹理的创意环形滚柱轴承结构

　　这款环形滚柱类结构的设计，最初是从常规双列滚柱轴承的基础构型延伸而来，在保证内部滚动体排布逻辑符合回转支撑力学要求的前提下，对外圈表面做了非功能性的创意纹理加工，既可以作为机械结构教学的演示样件，也能用于文创类机械饰品、工业风摆件的结构参考。从实际应用场景来看，常规同尺寸的双列滚柱轴承多用于中等载荷的回转支撑部位，比如中小型输送机的托辊转轴、小型回转工作台的支撑座、低速传动机构的径向承载部位，能够同时承受径向载荷与少量的轴向倾覆力矩，而这款带装饰纹理的改型结构，在保留核心承载能力的基础上，拓展了外观展示类的使用场景，比如工业主题的展品制作、机械创意首饰的结构原型、教学场景下的特征建模演示载体。

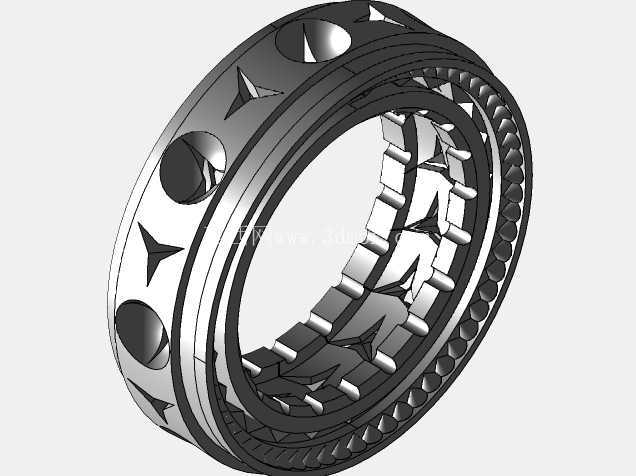

　　从功能特性上看，内部的滚柱采用交错排布的方式，相比单列滚柱结构，相同径向尺寸下的承载面积提升了近40%，滚柱之间的保持架采用分段式卡槽结构，每一段卡槽对应单个滚柱的安装位，避免滚柱在回转过程中出现偏斜、卡滞的问题，滚柱与内圈、外圈的滚道接触面采用对数曲线修型，能够在载荷作用下均匀分散接触应力，减少边缘应力集中带来的早期磨损。外圈表面的装饰特征分为两类，一类是半球形凹坑，一类是三棱形凹坑，两类特征沿外圈圆周方向等角度交错阵列，凹坑的深度控制在外圈壁厚的15%以内，不会穿透外圈壁厚影响滚道的结构强度，同时凹坑的边缘都做了R0.3的圆角过渡，避免应力集中在外圈表面产生疲劳裂纹。

　　设计思路上，首先确定核心的回转支撑尺寸基准，先绘制内圈、外圈的回转截面轮廓，通过旋转特征生成基础的套圈基体，之后绘制单个滚柱的截面，通过圆周阵列生成整圈的滚动体，再绘制保持架的单个卡槽单元，阵列后通过布尔运算切除出保持架的安装位，完成核心功能结构的建模后，再处理外圈的装饰特征：先绘制单个半球形凹坑的切除轮廓，通过拉伸切除加旋转切除生成单个凹坑特征，沿圆周方向做等角度阵列，之后绘制三棱形凹坑的截面轮廓，通过挤压切割生成单个三棱凹坑，插入到半球形凹坑的间隔位置再做阵列，最后对所有锐边做圆角过渡，检查各特征之间的干涉情况，确保滚动体与滚道之间保留合理的装配间隙，装饰特征的切除深度不触及滚道的壁厚层。

　　从安装边界来看，这款结构的内圈内径为基准安装孔，可适配对应直径的转轴，配合公差选取k6的过渡配合，保证内圈与转轴同步回转无相对滑动；外圈的外径为安装定位面，适配轴承座的安装孔时选取H7的间隙配合，方便装配时的压入操作，轴向定位采用轴用挡圈与孔用挡圈配合的方式，内圈的两侧端面预留挡圈安装槽，外圈的两侧端面也对应设置挡圈卡位，轴向窜动间隙控制在0.1mm以内，既不会因为间隙过大产生回转窜动，也不会因为间隙过小导致运转时热胀卡滞。整体结构的轴向宽度相比同承载能力的常规双列滚柱轴承增加了8%，主要是因为外圈表面的装饰特征需要足够的壁厚支撑，安装时需要预留对应的轴向安装空间，避免与周边的密封件、端盖产生干涉。需要注意的是，这款带装饰纹理的结构如果用于实际承载工况，需要对外圈的装饰凹坑做表面强化处理，避免凹坑位置在交变载荷下产生疲劳裂纹，如果仅作为展示、教学或文创原型使用，则可以根据实际需求调整尺寸比例，缩放过程中要保证滚道与滚动体的尺寸比例不变，避免缩放后出现结构干涉。
