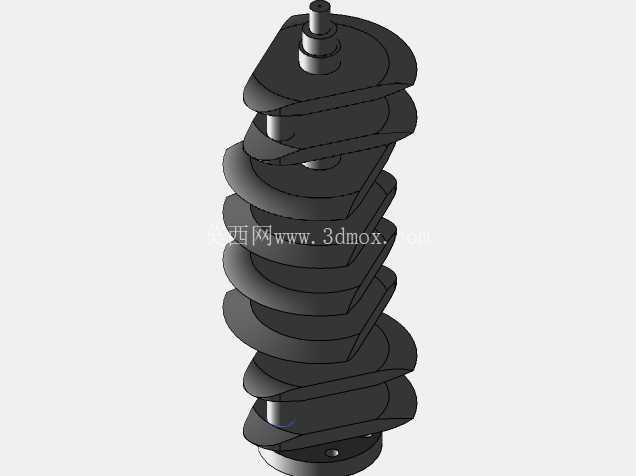

直列四缸发动机曲轴结构设计方案

项目分类:通用机械零部件 发布时间:2025-01-05 ID:877645
  • 直列四缸发动机曲轴结构设计方案

  在往复式内燃机的动力传递链路里,曲轴是把活塞往复直线运动转化为旋转扭矩输出的核心承载部件,这款直列四缸曲轴的设计,完全适配民用乘用车、小型通用动力机组的四冲程发动机布局,匹配1-2.5L排量区间的动力单元使用场景,覆盖日常家用代步车辆、小型固定式发电机组、轻型工程机械动力源等多个应用领域。从实际工况承载来看,曲轴需要持续承受活塞连杆组传递来的周期性爆发压力,还要平衡往复惯性力与旋转离心力,因此整体结构采用全支承式设计,四个曲柄销分别对应四个气缸的连杆安装位,相邻气缸的曲柄销夹角设置为180度,完美匹配四冲程发动机的点火顺序,保证做功行程的间隔均匀,降低动力输出的脉动冲击。

  设计过程中首先确定的是主轴颈与曲柄销的直径匹配关系,主轴颈作为曲轴的旋转支撑基准,直径略大于曲柄销,保证足够的抗弯截面模量,每个主轴颈对应一道主轴承安装位,安装边界上需要和缸体主轴承座、轴瓦的尺寸完全适配,轴向定位设置在中间主轴颈位置,预留合适的轴向窜动间隙,避免热膨胀导致的卡滞问题。曲柄臂的外形采用椭圆形优化截面,在保证足够结构强度的前提下尽可能降低旋转质量,减少高速旋转时的离心载荷,每一段曲柄臂上都设计有平衡重结构,平衡重的偏心质量经过精确计算,用来抵消曲柄销和连杆大头旋转产生的离心力,以及活塞连杆组往复运动产生的一阶、二阶惯性力,降低发动机运转时的整体振动。曲轴的前端轴设计有皮带轮、正时齿轮、油封的安装轴段,轴段直径按照安装配合要求设置阶梯差,预留键槽位置传递扭矩,后端轴设计有飞轮安装法兰,法兰端面上的定位销孔和螺栓孔按照圆周均布设计,保证飞轮安装后的动平衡精度,同时后端设置有回油螺纹和油封安装位,防止机油从曲轴后端泄漏。油道设计采用斜向贯通的内部油孔,从主轴颈表面连通到对应曲柄销表面,发动机运转时主油道的压力机油可以通过内部油道直接输送到连杆轴承位置,保证高转速下的摩擦副润滑,油孔的出入口位置都做了倒角圆滑处理,避免应力集中导致的疲劳裂纹萌生。

  从安装边界来看,整根曲轴的轴向总长度需要匹配缸体的曲轴箱轴向空间,各主轴颈的同轴度公差严格控制在0.02mm以内,曲柄销与主轴颈的平行度公差不超过0.015mm,各曲柄的相位角误差控制在±0.5度范围内,保证装配后运转顺畅无卡滞。设计时充分考虑了不同工况下的载荷分布,全负荷工况下曲柄臂与轴颈过渡位置采用大圆角过渡设计,圆角表面做滚压强化处理,提升曲轴的疲劳强度,避免长期交变载荷下出现断裂失效。这款曲轴的结构完全适配量产发动机的制造工艺,主轴颈和曲柄销表面可以采用高频淬火处理提升表面硬度,满足长期耐磨使用要求,平衡重与曲柄臂采用一体化锻造结构,相比装配式曲轴拥有更高的整体刚度,适合高转速工况下的使用需求。

  在实际装配场景中,曲轴装入缸体后需要逐一检查各主轴颈的配合间隙,转动曲轴确认无卡滞点后再安装活塞连杆组,轴向间隙的调整通过止推片的厚度选配来实现,保证运转时既无过大窜动,也不会因为热膨胀出现轴向顶死的问题。对于三维建模过程而言,建模时优先建立各主轴颈的公共旋转轴线,再按照相位角依次生成各曲柄销、曲柄臂、平衡重的结构特征,最后完成前端、后端安装结构与内部油道的特征构建,建模过程中需要严格控制各特征的形位公差,保证生成的模型可以直接用于后续的工程图导出、有限元强度校核、动平衡仿真分析等工作,为后续的零部件试制、装配验证提供精准的三维数模基础。
