汽车外后视镜结构设计三维作品

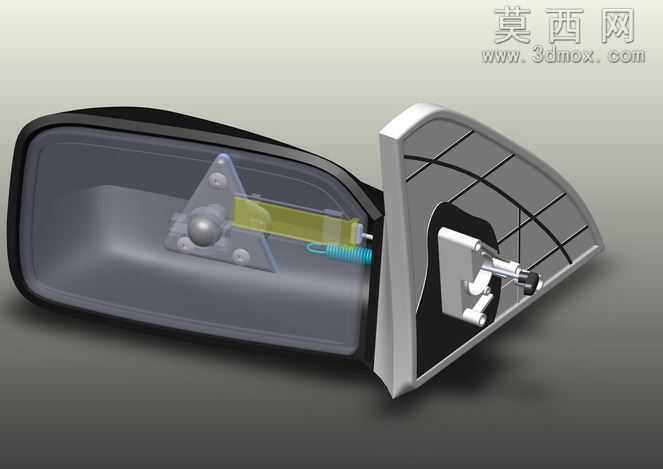

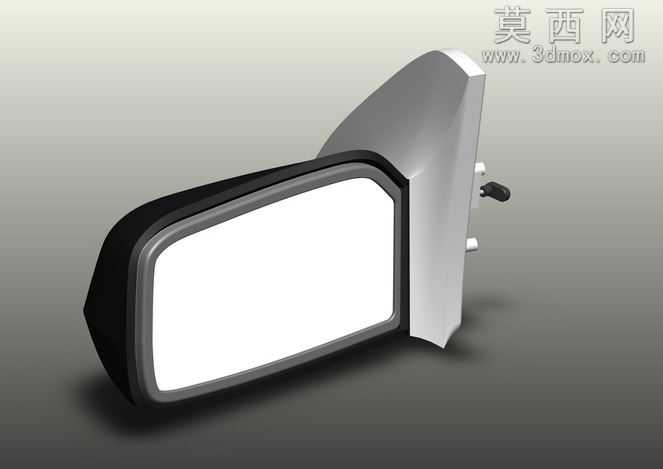

本作品为汽车外侧后视镜的三维结构设计模型，采用SolidWorks软件完成全参数化建模，建模过程严格遵循汽车外饰件的设计规范与装配逻辑，完整还原了外后视镜的全部组成结构。模型整体分为镜壳、镜面、安装支座、调节机构四个核心部分，建模时首先通过草图绘制勾勒出后视镜的流线型外轮廓，结合曲面放样、边界凸台等命令完成镜壳的曲面造型，充分考虑空气动力学特性，镜壳边缘做了顺滑的圆角过渡处理，避免行驶过程中产生风噪与气流紊乱。镜面部分采用带曲率的凸面镜结构，建模时精准设置镜面曲率参数，匹配实车后视镜的视野范围要求，镜面与镜壳的连接位置预留了合理的装配间隙，还原真实的卡扣连接结构。安装支座部分的建模重点还原了与车门钣金连接的定位结构、安装孔位，以及内置的手动调节拨杆结构，拨杆与镜面角度调节的联动结构做了简化但完整的运动副预留，可直观展示后视镜角度调节的运动逻辑。材质渲染阶段，镜壳部分采用哑光磨砂塑料材质，添加细微的颗粒质感模拟汽车外饰常用的PP+TPO材质特性，边缘做了高亮黑的分色处理提升精致感；镜面部分采用高反射镀铬玻璃材质，设置合适的反射率与粗糙度参数，模拟真实镜面的反光效果；安装支座部分采用与车身同色的银灰色金属漆材质，添加细微的金属珠光颗粒，还原金属漆面的质感；调节拨杆采用黑色硬质塑料材质，表面做细微的防滑纹理处理。设计思路上，本模型以常见家用轿车的外后视镜为参考原型，在保证外观还原度的基础上，重点突出结构的完整性与可装配性，所有零部件之间的配合公差均参考汽车行业的通用设计标准设置，既可以作为汽车外饰设计的参考案例，也可用于装配干涉检查、结构运动仿真的基础模型，模型未做过度的细节冗余，在保证结构完整的前提下控制了模型面数，兼顾展示效果与编辑操作的流畅性。
