MS32A型台式地板钻结构设计

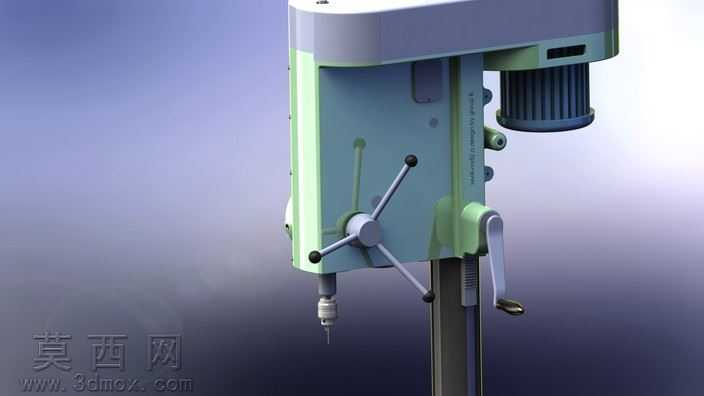

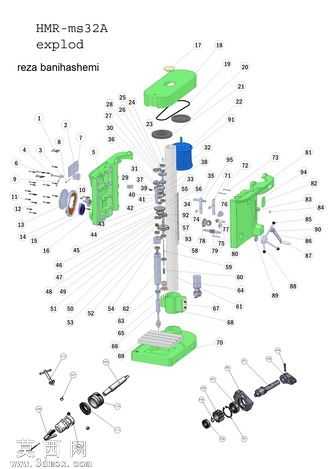

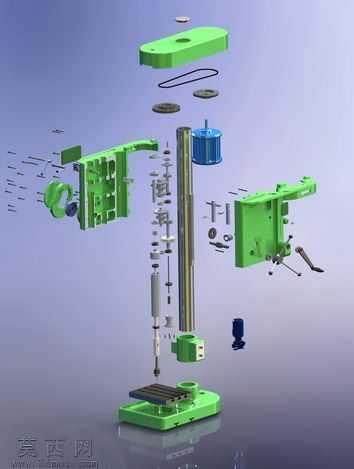

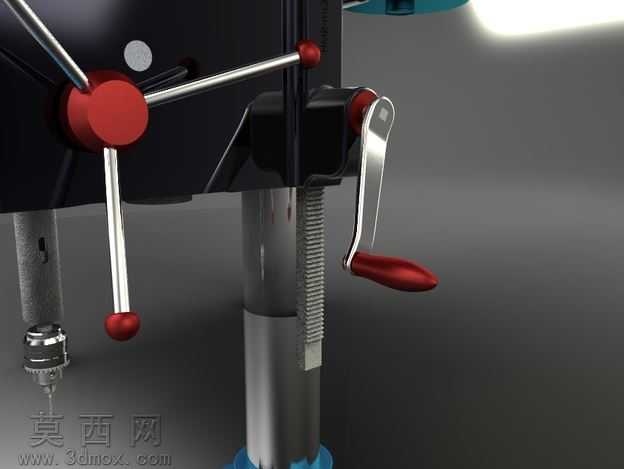

本模型为MS32A型台式地板钻的完整三维结构设计，采用三维建模软件完成全参数化零件建模与整机装配，通过爆炸渲染视图清晰呈现设备各组成部件的装配关系与空间布局。建模过程中严格遵循台式钻床的实际加工工艺与装配逻辑，对每一个零件的尺寸、配合公差进行了合理设定，确保各运动部件不存在干涉问题，可直观还原真实设备的运行原理。从结构组成来看，该地板钻主要包含底座工作台、立式立柱支承结构、主轴进给机构、动力传动组件、钻夹头与钻头装夹部分、左右防护壳体、操作手柄以及配套的传动连接件、紧固件等部分。底座采用加宽式绿色铸铁质感的结构设计，为整机提供稳定的支撑基础，工作台面设置有定位槽结构，可用于装夹待加工的地板类工件，保证钻孔作业时工件不会发生偏移。立柱作为核心支承部件，采用高精度圆柱式结构，表面做光滑金属质感处理，为机头部分的上下升降提供精准的导向作用，确保钻孔进给的直线度。动力部分集成了驱动电机与传动带轮结构，通过传动带将动力传递至主轴组件，可实现不同转速的输出，适配不同材质地板的钻孔加工需求。主轴组件包含主轴套筒、进给手柄、复位弹簧等结构，操作手柄可控制主轴的上下进给运动，复位弹簧可在钻孔完成后带动主轴自动复位，提升操作的便捷性。设备的外壳部分采用工程塑料质感的绿色材质，既对内部传动结构起到防护作用，避免加工碎屑进入传动部件影响运行，也提升了设备的整体外观整洁度。建模过程中对细小的紧固件、密封件、操作按键等细节都进行了还原，完整呈现了台式地板钻从外部壳体到内部传动的全部结构，可用于钻床类设备的结构教学、装配演示，也可作为小型钻孔设备优化设计的参考基础，帮助设计人员快速理解台式钻床的结构组成与传动逻辑。
