pulak切模具结构设计三维模型

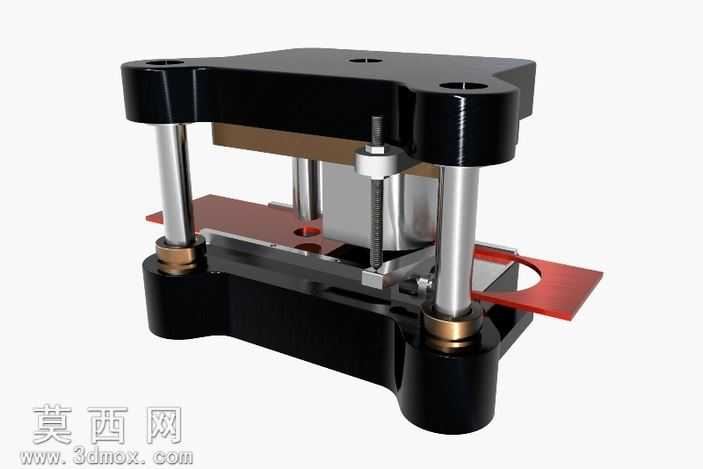

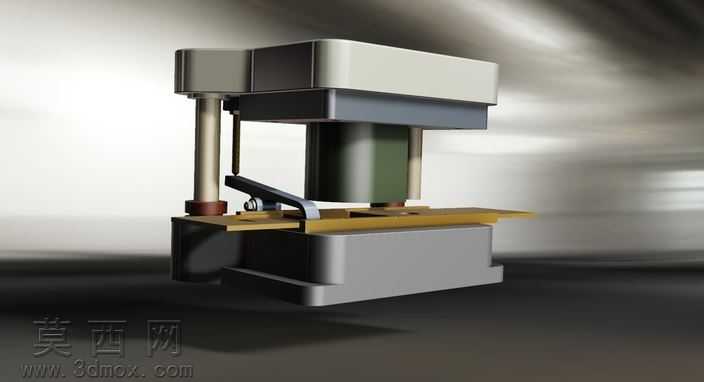

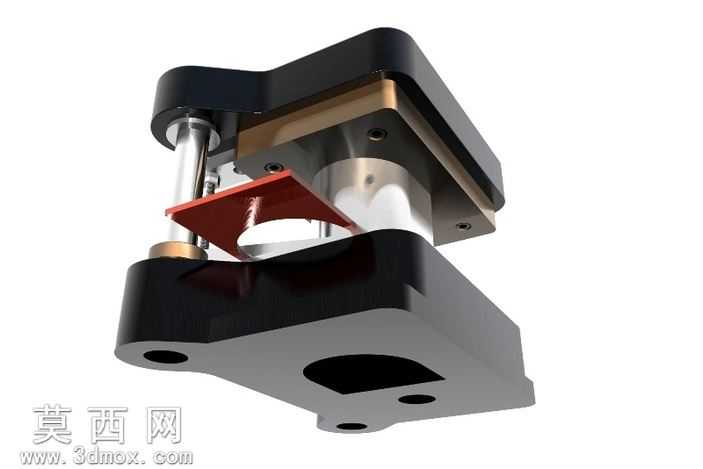

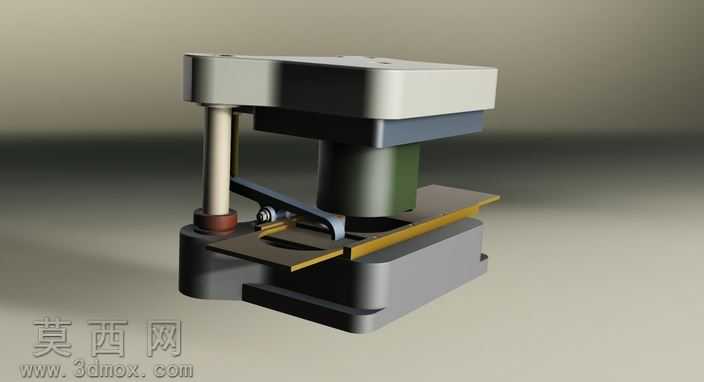

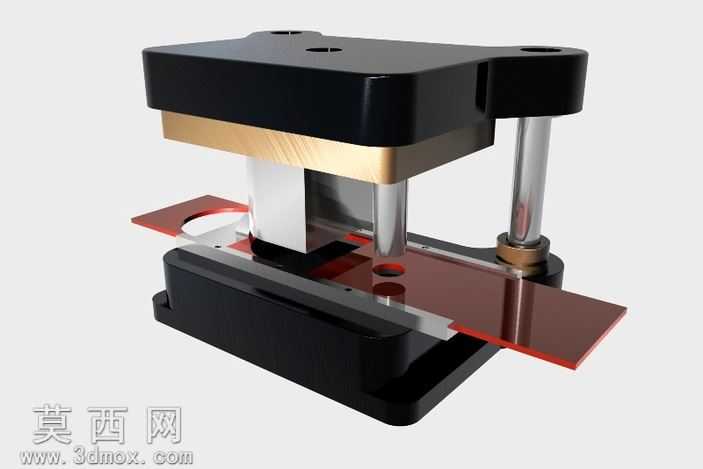

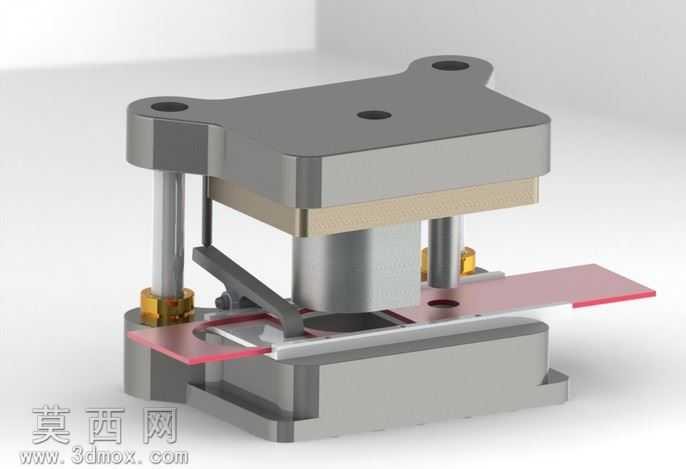

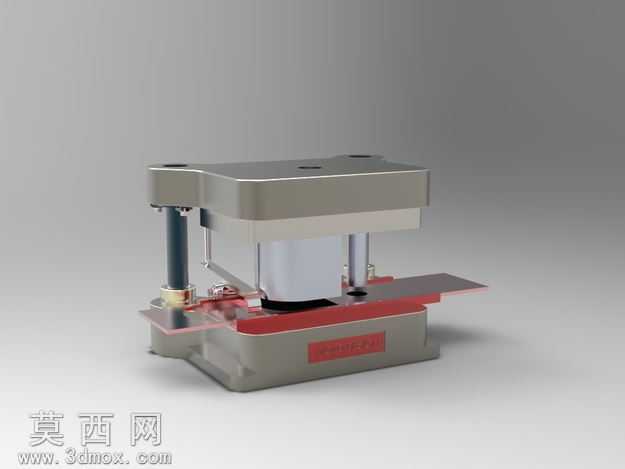

本款切模具三维模型采用专业三维建模软件完成全参数化设计，建模过程严格遵循冲压模具设计规范，对每一处结构细节都做了精准还原，整体模型完成后经渲染处理呈现出逼真的实物效果，各部件材质区分清晰，模座采用铸铁材质的哑光金属质感，导柱导套做了镀铬亮面处理，冲切工作部件还原了合金工具钢的硬质金属质感，送料的带料部分还原了金属板材的表面质感，整体渲染光影自然，能够直观展现模具的装配状态与工作形态。从结构设计来看，该切模具采用标准的后侧导柱模架结构，上下模座通过两根高精度导柱实现合模导向，保证冲切过程中的运动精度，避免上下模出现错位问题；上模部分设置有模柄、凸模固定板、卸料结构，凸模采用快换式安装设计，便于后期维护更换刃口；下模部分设置有凹模、定位挡料结构、废料排出通道，能够对送入的带状金属料带完成精准定位，保证每一次冲切的位置精度。模具还设置了弹性卸料装置，合模冲切完成后开模时可以将箍在凸模上的料带顺利卸下，避免带料随上模上行影响连续送料。设计过程中充分考虑了冲切工序的作业逻辑，料带沿导料板送入模腔，通过挡料销定位单次送料步距，压力机滑块带动上模下行时，卸料板先压紧料带避免冲切时材料移位，随后凸模接触料带完成冲切作业，冲切下的工件或废料沿凹模落料孔排出，上模回程时卸料板完成卸料，即可进行下一次送料循环。整套模型的各零部件装配关系清晰，没有出现干涉问题，所有配合面都做了公差适配的设计考量，既可以作为冲压模具设计的学习参考案例，帮助初学者理解切模具的工作原理与结构组成，也可以作为同类切模设计的参考蓝本，根据实际冲切产品的尺寸、材料参数调整对应刃口与模架尺寸，缩短模具设计周期，降低设计出错概率。
