星型发动机活塞组件及工作原理演示结构

　　在航空动力、小型特种动力装备领域，星型发动机凭借径向排布的气缸结构，拥有同排量下体积紧凑、输出扭矩平顺、风冷散热效率高的天然优势，这类动力单元早年广泛应用于螺旋桨飞机、轻型通航飞行器，部分小型特种作业设备也会采用简化版星型动力结构适配紧凑安装空间。本次呈现的结构核心围绕星型发动机的活塞运动逻辑搭建，还原了单缸活塞与曲柄连杆机构的配合关系，可直观展示动力从燃烧室压力转化为曲轴旋转扭矩的完整传递路径。从实际应用场景来看，这类结构演示模型常被用于动力结构教学、新入职结构工程师的原理培训场景，也可作为星型发动机逆向设计的基础参考框架，帮助设计人员快速理清径向排布气缸的运动干涉边界。

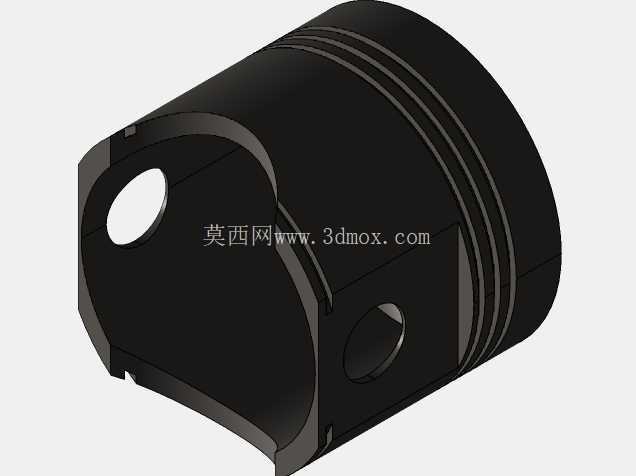

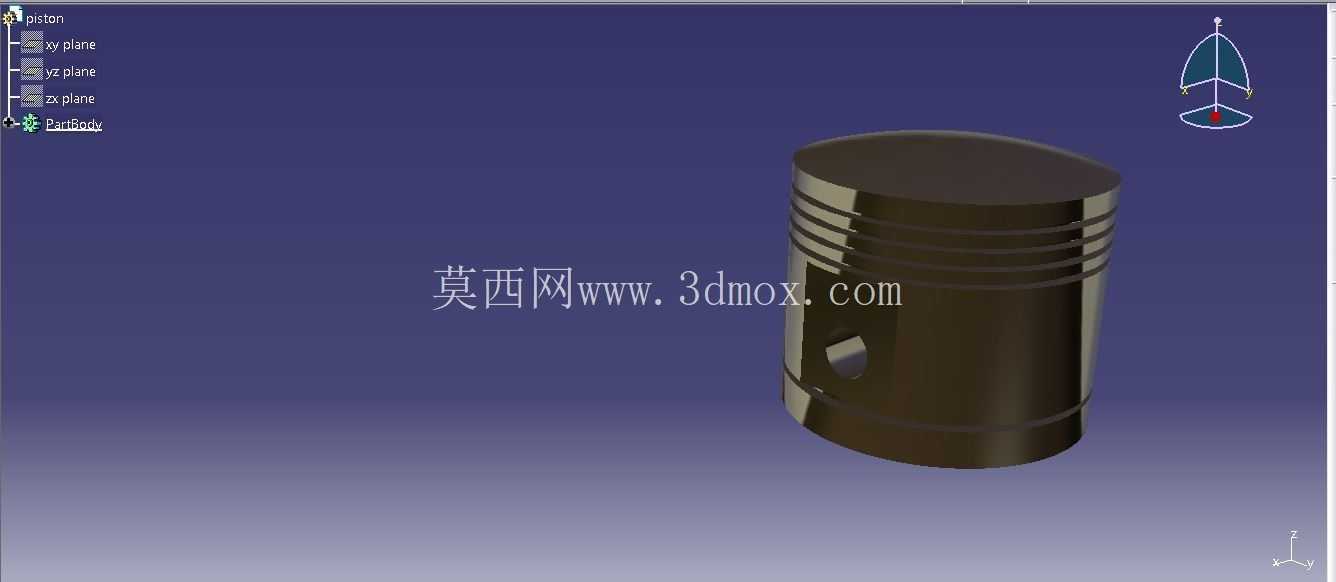

　　从功能特性上看，模型还原了活塞的环槽结构、活塞销安装位、裙部导向型面，活塞环槽的宽度、间距参考了小排量星型发动机的通用设计规范，可保证活塞在气缸内往复运动时的密封性能与导向稳定性，活塞销孔的同轴度公差在建模时预留了实际加工的装配余量，避免后续出工程图时出现配合间隙不合理的问题。设计思路上，整个结构优先保证运动逻辑的准确性，没有做多余的外观装饰，活塞裙部的型面采用了微椭圆设计逻辑，模拟实际热态工况下活塞受热膨胀后的配合间隙，避免冷态装配间隙过大导致敲缸、热态间隙过小导致拉缸的问题；径向排布的气缸围绕曲轴中心呈等角度分布，每个活塞的连杆都连接到中心曲柄的共用曲柄销上，这种结构能大幅缩短曲轴的整体长度，让动力单元的轴向尺寸大幅压缩，适配飞行器机头位置的紧凑安装边界。从安装边界来看，单活塞的外径参考了9缸星型发动机的单缸尺寸参数，活塞行程与曲柄半径的比值设定为1.8，符合高速往复运动部件的行程缸径比设计规范，可有效降低活塞往复运动的侧向力，减少气缸壁的偏磨损耗；活塞顶部的凹坑结构预留了燃烧室的形状空间，可适配不同压缩比的燃烧室设计需求，活塞销孔的位置相对于活塞中心轴线有0.5mm的偏心量，这一设计细节是为了缓解活塞经过上下止点时的换向敲击，降低动力运行时的机械噪音。

　　在实际工程设计中，这类星型发动机的活塞组件需要重点考虑高温工况下的材料热膨胀系数匹配，活塞通常采用铝合金材质，气缸壁采用钢制缸套，两种材料的膨胀系数差异需要在建模阶段就通过尺寸公差补偿来抵消，模型中活塞与气缸的配合间隙预留了0.08-0.12mm的间隙区间，适配铝合金活塞在200-300摄氏度工作温度下的膨胀量。另外，径向排布的结构让每个气缸都能直接接触迎面气流，不需要额外设计复杂的水冷管路，这也是星型发动机在早期航空领域被广泛应用的核心原因，模型中每个活塞的冷却面都做了简化处理，保留了散热鳍片的安装位置，可根据实际散热需求扩展鳍片数量与尺寸。

　　从运动逻辑来看，当曲轴旋转时，每个活塞在各自的气缸内做往复直线运动，由于多个气缸呈径向均匀分布，不同气缸的做功冲程可以相互错开，让曲轴的输出扭矩更加平顺，不需要加装大质量的飞轮就能保证动力输出的稳定性，这一特性对于对重量敏感的航空装备来说尤为重要，能有效降低动力单元的整体自重，提升飞行器的载荷能力。建模过程中需要重点验证多个连杆在共用曲柄销上的运动干涉问题，由于所有连杆都连接在同一个曲柄销上，不同气缸对应的连杆需要错开一定的轴向位置，模型中对每个连杆的轴向厚度、安装间隙都做了合理设定，保证曲轴旋转全程不会出现连杆之间的碰撞摩擦，同时也不会让曲轴的轴向尺寸过度增加。
