四缸发动机排气歧管结构设计方案

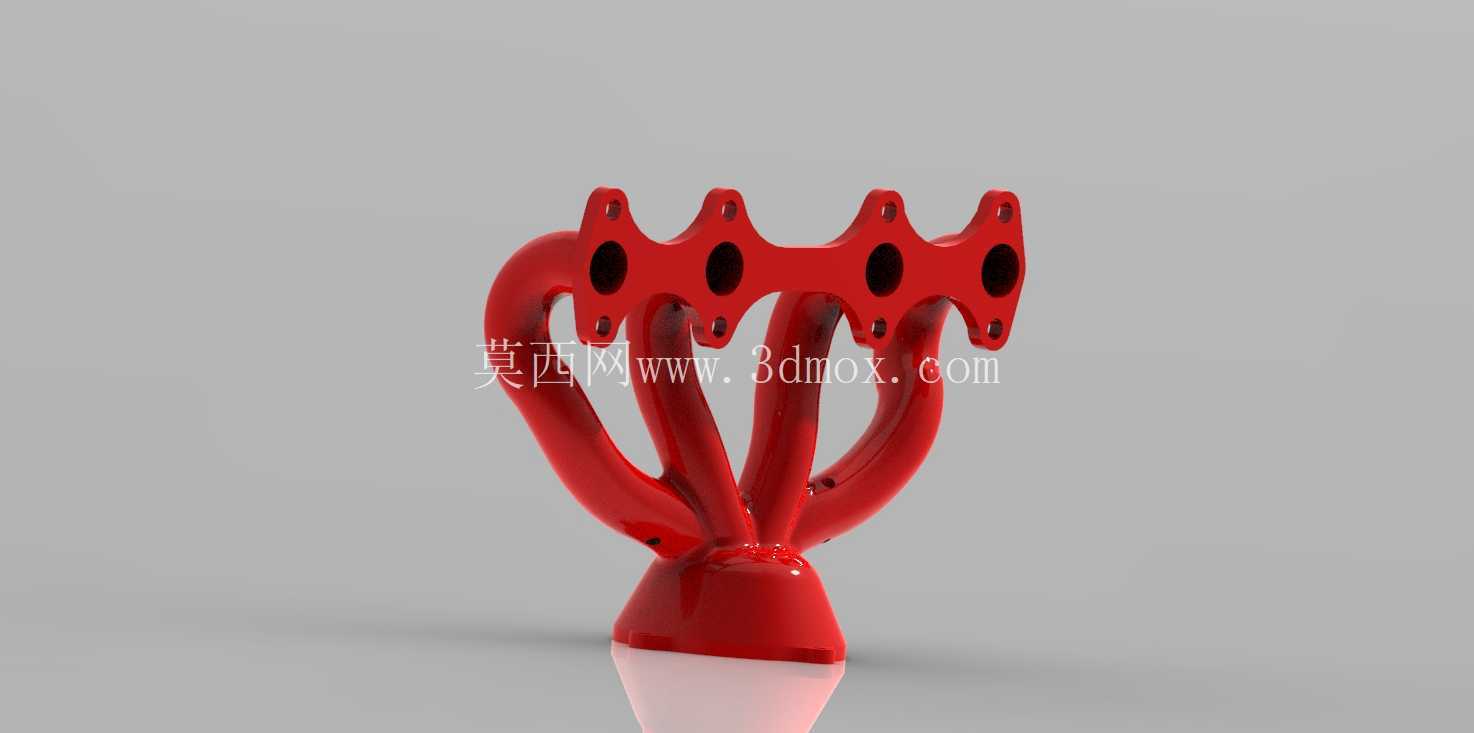

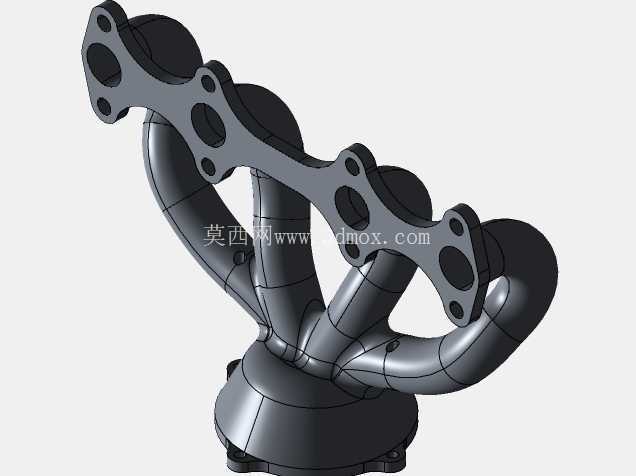

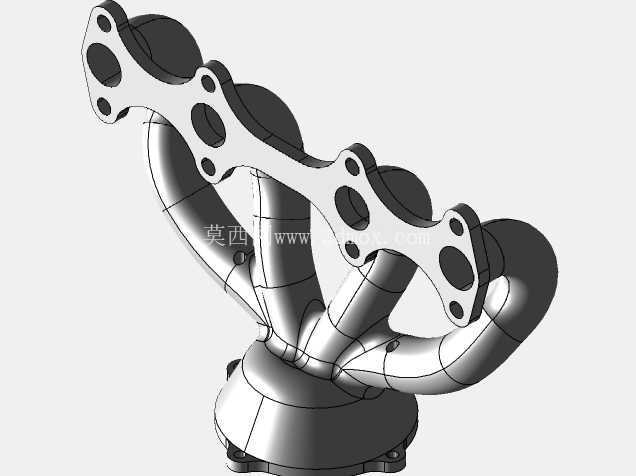

　　在直列四缸内燃机的进排气系统设计中，排气歧管是衔接气缸盖排气道与下游排气后处理装置的核心导流部件，其结构合理性直接影响发动机的泵气损失、排气效率与各缸排气均匀性，是动力总成开发阶段需要重点校核的结构件之一。这款歧管采用等长流道的设计思路，四个进气法兰端对应直列四缸的排气口排布，法兰面的安装孔位严格匹配气缸盖排气侧的螺栓布局，安装面平面度公差控制在0.05mm以内，确保装配后密封可靠，避免高温排气泄漏引发的周边部件热损坏风险。

　　从实际应用场景来看，这类歧管多用于小排量直列四缸乘用车汽油机，也可适配同缸数的小型非道路柴油机，工作过程中需要承接各缸排出的800-950℃高温废气，将各缸独立排出的脉冲气流汇总后送入三元催化器或涡轮增压器进气端，因此结构设计上既要兼顾气流导流的顺畅性，也要考虑高温工况下的热变形补偿空间。设计过程中首先对四个排气道的出口位置进行坐标拟合，确保每个流道的入口与气缸盖排气道完全对中，避免流道错位引发的排气阻力突增；四个独立流道采用渐变式截面设计，从入口处的圆形截面逐步过渡到汇总端的共同腔体，流道内壁做顺滑过渡处理，不存在锐角或突变台阶，减少排气过程中的湍流损失，同时尽可能让四个流道的长度差值控制在5%以内，降低各缸排气之间的干涉效应，避免出现某一缸排气背压过高导致的充气效率下降问题。安装边界方面，进气侧法兰采用整体式平板结构，厚度设置为12mm，能够承受螺栓紧固时的压紧力，同时在高温下保持足够的刚度，避免法兰翘曲；四个安装支耳的孔位间距严格按照主流直列四缸发动机的缸心距参数设置，通用适配性较强，不需要额外修改缸盖结构即可完成装配。出气端采用单出口的锥形汇总结构，出口直径匹配常规三元催化器的入口尺寸，出口端面预留卡箍安装的定位台阶，方便与下游排气系统快速对接。

　　结构强度设计上，流道外壁的壁厚设置为4mm，既能够满足高温排气下的结构强度要求，也不会因为壁厚过大导致整体重量超标，同时在流道弯折处做了圆角过渡处理，避免应力集中引发的热疲劳开裂问题；四个流道之间的连接部位设置了加强筋结构，提升整体结构的抗振性能，能够承受发动机运行过程中的振动载荷，避免长期使用后出现焊缝开裂或结构断裂问题。从实际使用的功能特性来看，这款歧管的流道布局能够有效利用排气脉冲效应，提升发动机中低转速区间的排气效率，帮助优化发动机的扭矩输出特性，同时顺滑的内壁设计能够减少排气阻力，降低发动机的泵气损失，对提升燃油经济性有一定的正向作用。

　　在建模过程中，所有安装孔位的位置度公差、法兰面的形位公差都按照内燃机排气歧管的行业标准进行参数化设置，后续如果需要适配不同排量的四缸机型，只需要调整流道直径、法兰孔距等核心参数即可快速完成变型设计，不需要重新搭建整体结构框架，能够大幅缩短同类型产品的开发周期。需要注意的是，这类排气歧管在实际量产时多采用高硅铸铁或不锈钢铸造工艺，建模时预留的拔模斜度、铸造圆角都符合铸造工艺要求，不需要额外做工艺性修改即可直接投入模具开发，同时结构上预留了氧传感器的安装凸台位置，能够满足国六排放标准下的排气闭环控制需求，不需要额外在排气管路上焊接传感器安装座，减少了后续装配的工序复杂度。
