工业管路用手动法兰式蝶阀结构设计

　　这款蝶阀的结构设计围绕中低压工业管路的通断与流量调节需求展开，核心采用绕阀杆旋转的圆盘式启闭件作为截流元件，相比同通径的闸阀、截止阀，整体结构长度更短，安装占用的轴向空间更小，适配空间紧凑的管路排布场景。从实际应用场景来看，这类蝶阀可覆盖给排水、暖通循环、轻工物料输送、普通化工介质输送等多个工况，只要介质温度、压力在密封件与阀体材质耐受范围内，都能实现稳定的管路控制，尤其适合大口径管路的启闭控制，能有效降低管路系统的整体重量与安装成本。

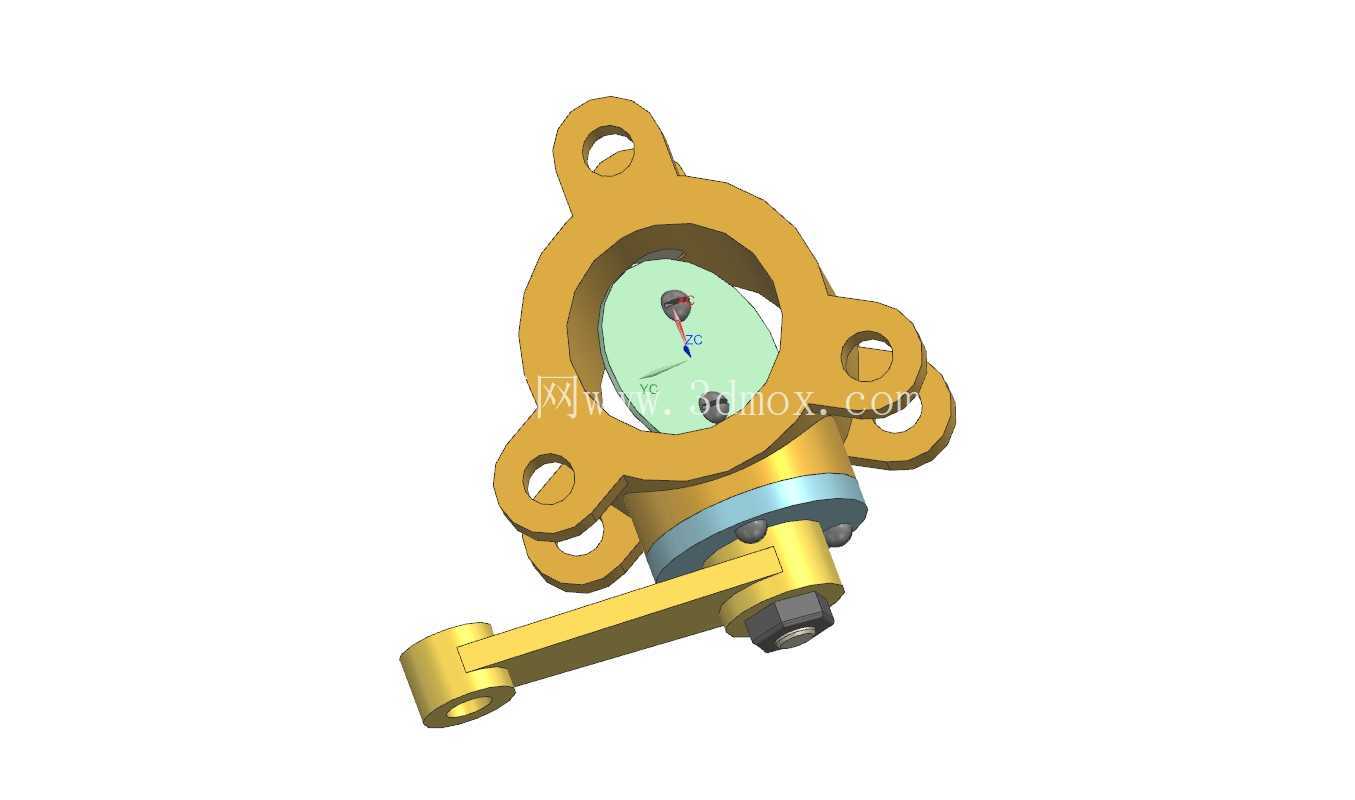

　　从功能特性上看，手动驱动的结构无需额外配置气动、电动执行机构，依靠端部的手柄即可完成启闭操作，手柄上可配套设置定位卡槽，能够实现0-90度范围内的任意开度调节，满足不同工况下的流量调节需求。阀体采用法兰式连接结构，法兰端面上设置多个均布的安装孔，安装时可与管路端的配对法兰通过螺栓紧固，密封面配合垫片即可实现可靠的端面密封，避免介质从连接位置泄漏。阀瓣与阀杆采用刚性连接结构，阀杆穿过阀体的位置设置轴封结构，防止介质沿阀杆间隙向外渗漏，阀瓣外圈包覆密封层，关闭时密封层与阀体内壁的密封座完全贴合，实现零泄漏截流。

　　设计过程中首先需要确定公称通径对应的法兰连接尺寸，严格匹配对应压力等级的法兰标准，确保安装孔的孔距、孔径、法兰厚度、密封面凸台尺寸都符合通用管路安装要求，避免出现现场安装无法配对的问题。其次要核算阀瓣的旋转行程，确保阀瓣在90度旋转过程中不会与阀体内壁、法兰端面发生干涉，全开状态下阀瓣处于与管路轴线平行的位置，对介质的流阻极小，不会造成过大的管路压力损失；全关状态下阀瓣与密封座的压紧力均匀，保证密封可靠性。手柄的长度设计需要兼顾操作力矩与操作空间，长度过短会导致启闭时需要施加的力过大，操作费力；长度过长则会占用过多周边空间，容易在狭窄安装位置出现操作干涉，同时手柄的握持端做圆滑过渡处理，避免操作时划伤操作人员。

　　安装边界方面，需要预留足够的操作空间满足手柄的旋转需求，以阀杆轴线为中心，手柄长度为半径的圆周范围内不能布置其他管路、结构件，确保手柄可以从全关位置顺畅旋转到全开位置。阀体的轴向结构长度相比同通径闸阀缩短60%以上，安装时不需要为阀体预留过长的轴向空间，适合在管路排布紧凑的车间、设备夹层等位置使用。阀杆的伸出端高度也做了优化控制，不会因为过高而与周边的保温层、防护结构发生碰撞。另外，阀体上的安装孔采用通孔设计，螺栓可以从任意一侧穿入，适配不同方向的安装操作需求，降低现场安装的施工难度。

　　在细节结构处理上，阀瓣与阀杆的连接位置设置防松结构，避免长期开关操作导致阀瓣与阀杆之间出现相对转动，影响启闭角度的准确性。轴封位置采用可调节的压盖结构，长期使用出现磨损渗漏时，可以通过紧固压盖螺栓补偿密封件的压缩量，延长阀门的整体使用寿命，不需要频繁拆解更换密封件。阀体的流道做圆滑过渡处理，没有明显的直角凸起，减少介质流经时的湍流与冲蚀，同时也能降低介质流动产生的噪音。整体材质搭配上，阀体采用铸造黄铜材质，具备不错的耐腐蚀性与机械强度，适合水、油类等常规介质的输送场景，密封件采用耐磨橡胶材质，兼顾密封性能与使用寿命，能够承受频繁启闭带来的摩擦损耗。
