医疗设备用电源变压器线圈骨架结构

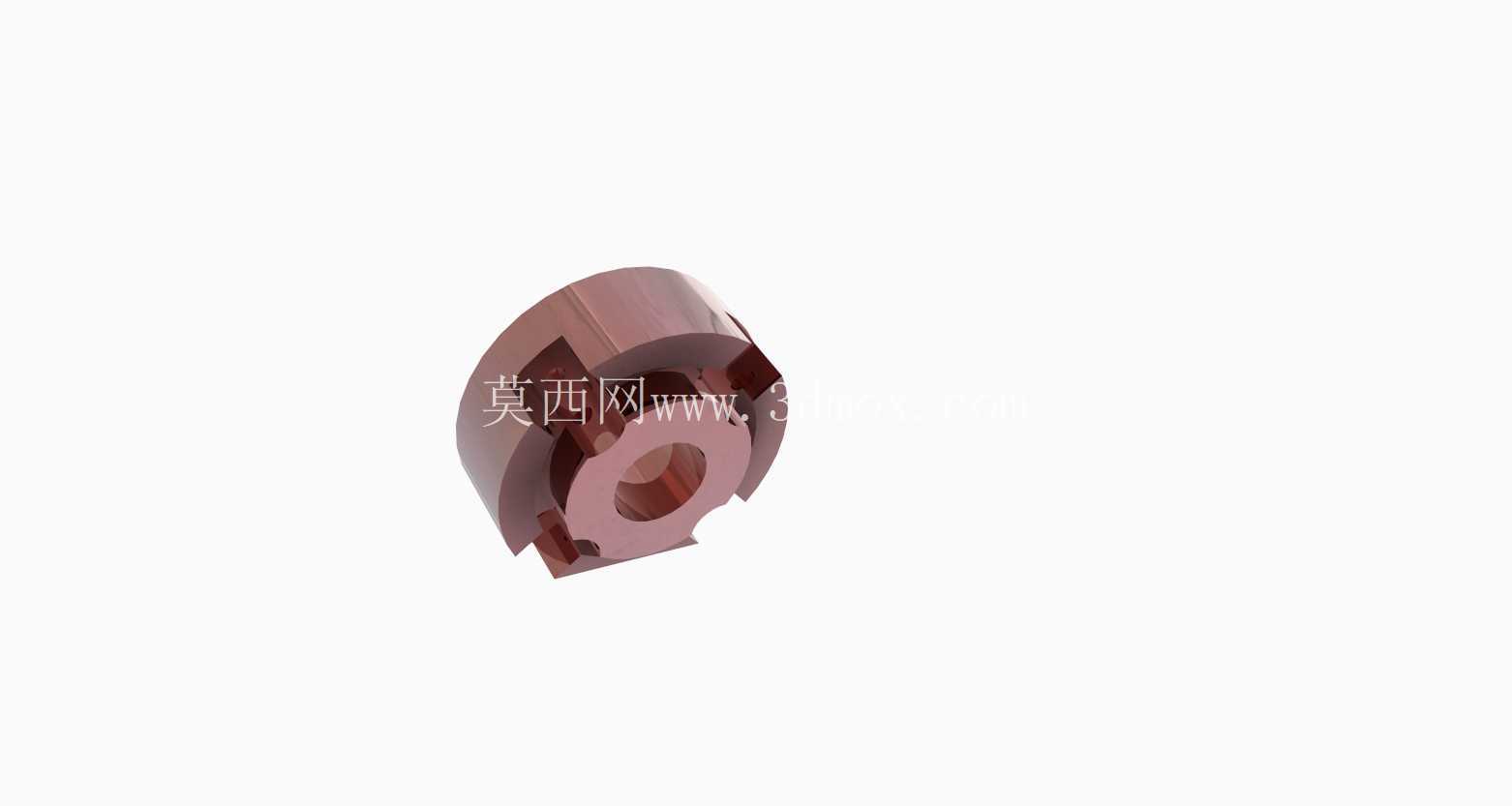

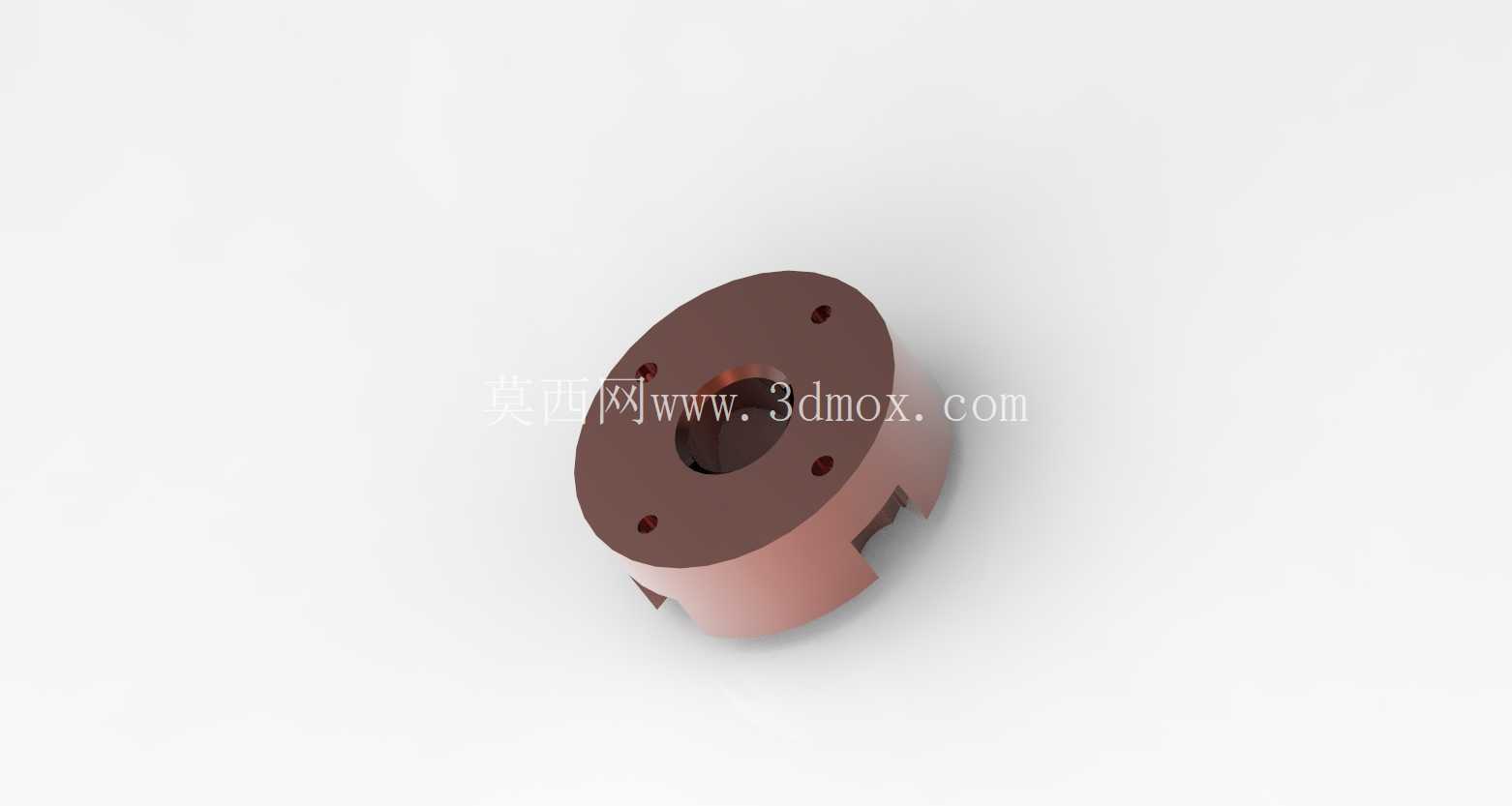

　　在医疗电子设备的供电链路里，这类线圈骨架是电源变压器的核心承载结构件，直接决定绕组排布精度与绝缘安全性能，常见于监护仪、注射泵、小型检验设备的内置电源模块中，承担绕组固定、引脚定位、绝缘隔离的核心作用。从结构设计逻辑来看，该骨架采用环形同轴布局，中心通孔为磁芯装配位，通孔周边做了0.3mm的倒角处理，避免磁芯压装时出现应力崩边，适配标准EI型或者环形铁氧体磁芯的装配公差，磁芯装入后可通过侧边的卡槽实现周向限位，不需要额外点胶就能防止磁芯在设备振动工况下出现移位。

　　骨架外侧的绕线区做了分段挡边设计，将初级绕组与次级绕组的绕制空间做物理分隔，挡边高度比常规工业用变压器骨架高1.2mm，完全满足医疗电气安全标准里的爬电距离要求，避免高压侧与低压侧之间出现击穿风险，适配医疗设备要求的双重绝缘防护等级。绕线区的侧壁预留了三个均匀分布的过线槽，槽口做了R0.5的圆弧过渡，绕制漆包线时不会刮破漆包线的绝缘层，过线槽的位置刚好对应绕组的抽头引出位置，工人绕线时可以直接将抽头从槽位引出到引脚端，不需要额外整理走线，能有效提升绕线工序的加工效率。

　　骨架的安装端设计了两个对称的定位凸台，凸台尺寸与电源模块PCB板上的安装孔位完全匹配，凸台高度为1.8mm，插入PCB孔后过波峰焊时可以自动对齐，不会出现焊接偏移，凸台根部做了加强筋结构，能承受插件工序的压装力，不会出现根部断裂的问题。从安装边界来看，该骨架的最大外径为28mm，轴向总高度为16mm，中心通孔直径为12mm，属于小型化电源变压器适配骨架，在PCB板上占用的安装空间仅为30mm*30mm，非常适合内部空间紧凑的便携式医疗设备使用，不会挤占其他功能电路的布局空间。

　　设计过程中优先考虑了医疗场景的特殊要求，骨架材质选用阻燃等级达到V0级的增强电木材质，耐温等级达到B级，能够在变压器长期工作升温的状态下保持结构稳定性，不会出现受热变形导致绕组松脱的问题，同时材质的绝缘电阻满足医疗设备的高压测试要求，在4000V交流耐压测试下不会出现击穿或者飞弧现象。实际应用中，该骨架绕制完成后的变压器可以在-10℃到60℃的环境温度下稳定工作，适配医疗设备常见的工作环境温度范围，不管是放置在病房的固定设备，还是随急救车转运的移动设备，都能保持供电输出的稳定性。结构上还做了防呆设计，两个定位凸台的直径存在0.2mm的差值，工人插件时不会出现装反的问题，从源头避免生产工序的装配错误，降低生产环节的不良率。绕线区的表面做了细微的磨砂处理，绕制完成的漆包线与骨架表面之间有足够的摩擦力，设备运输过程中的振动不会导致绕组出现松散移位，长期使用也不会因为绕组松动出现电感量偏移的问题。骨架的引脚嵌件采用铜质镀锡材质，嵌件与骨架本体的结合力大于50N，波峰焊过程中不会出现引脚脱落或者松动的问题，引脚的排布间距为2.54mm，符合标准PCB焊盘的设计规范，焊接后的焊点可靠性满足医疗设备的振动测试要求，不会因为日常移动或者轻微碰撞出现虚焊断电的问题。
