双槽圆弧支撑式电源变压器骨架结构件

　　该结构件为电源变压器内部的线圈支撑骨架，是工频小功率电源变压器的核心绝缘支撑部件，主要应用于低压配电、小功率工控设备供电模块、民用家电内置电源单元的变压器装配环节，承担线圈绕组定位、铁芯安装限位、绕组与安装面绝缘隔离的核心作用。从实际装配场景来看，这类骨架直接决定变压器绕组的绕制整齐度、铁芯装配的同轴度，以及成品变压器的抗振动性能，在批量生产的插装式电源变压器中应用占比极高，尤其适配EI型、CD型铁芯的小功率变压器装配需求。

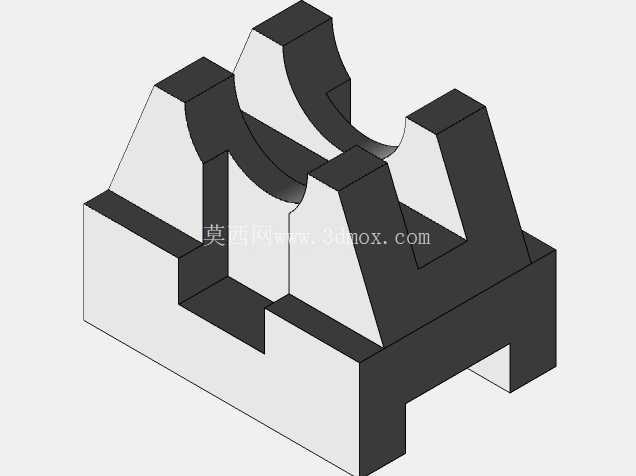

　　设计层面，该结构采用一体化注塑成型的对称式布局，底部为带中心镂空的矩形安装基座，基座两侧向上延伸出两组对称的立式支撑臂，每组支撑臂顶部加工有同轴的半圆弧凹槽，两组凹槽形成两个独立的线圈绕制工位，可分别绕制初级绕组与次级绕组，实现初次级绕组的物理隔离，降低绕组间的分布电容，提升变压器的绝缘耐压性能。支撑臂与底部基座的连接处做了渐变式加厚过渡，避免注塑成型时出现缩痕、应力集中问题，同时提升骨架整体的抗弯折强度，在绕线机高速绕制线圈时不会出现支撑臂偏移、断裂的问题。底部基座的中心镂空结构为铁芯插装预留了装配空间，铁芯插装后可通过基座的侧边平面实现轴向定位，无需额外增加定位卡件，减少装配工序。

　　从安装边界来看，该骨架的底部安装面为平整矩形平面，可直接贴合变压器的安装底座或者PCB板的安装位，基座的四个边角无突出卡扣，适配粘胶固定、插脚焊接两种常见的变压器固定方式，安装时不会与周边的电容、电阻等元器件产生空间干涉。两个圆弧槽的直径尺寸匹配常用的漆包线绕制幅宽，槽深刚好覆盖绕组的最大绕制厚度，绕制完成后线圈外圆不会超出支撑臂的顶部平面，避免后续插装铁芯时刮破绕组绝缘漆。支撑臂的外侧平面为平整直面，可用于粘贴绕组规格标签、绝缘挡片，不会出现标签粘贴不牢、挡片翘起的问题。

　　实际使用过程中，该结构的对称式设计可以抵消绕线时产生的侧向张力，绕制过程中骨架受力均匀，不会出现单侧支撑臂变形导致的绕组偏移问题。两个独立绕线槽的隔断结构厚度满足安规要求的初次级绝缘距离，无需额外增加绝缘隔片就能满足AC1500V的耐压测试要求，降低物料成本。底部基座的壁厚均匀，注塑成型时冷却速度一致，不会出现翘曲变形，保证安装面的平面度误差控制在0.1mm以内，贴装后不会出现倾斜、晃动的问题。在变压器成品的长期运行过程中，该骨架的结构强度可以支撑线圈与铁芯的总重量，在设备运输、运行产生的常规振动环境下，不会出现支撑臂开裂、绕组松散的问题，保障变压器的长期运行稳定性。

　　从建模逻辑来看，该结构的建模过程完全遵循注塑件的设计规范，所有棱角处均做了R0.3-R0.5的圆角过渡，避免注塑时出现尖角缺料的问题，同时减少绕线时棱角刮伤漆包线的风险。所有拔模面均按照1°的拔模角度设计，方便注塑成型后脱模，提升批量生产的良率。两个圆弧槽的同轴度公差控制在0.05mm以内，保证绕线时绕线机的导轮可以顺畅通过，不会出现卡线、跳线的问题。底部安装面与圆弧槽轴线的平行度公差控制在0.08mm以内，保证铁芯插装后铁芯端面与安装面垂直，减少变压器的空载损耗。
