CREO环境下基础电源变压器零件结构设计

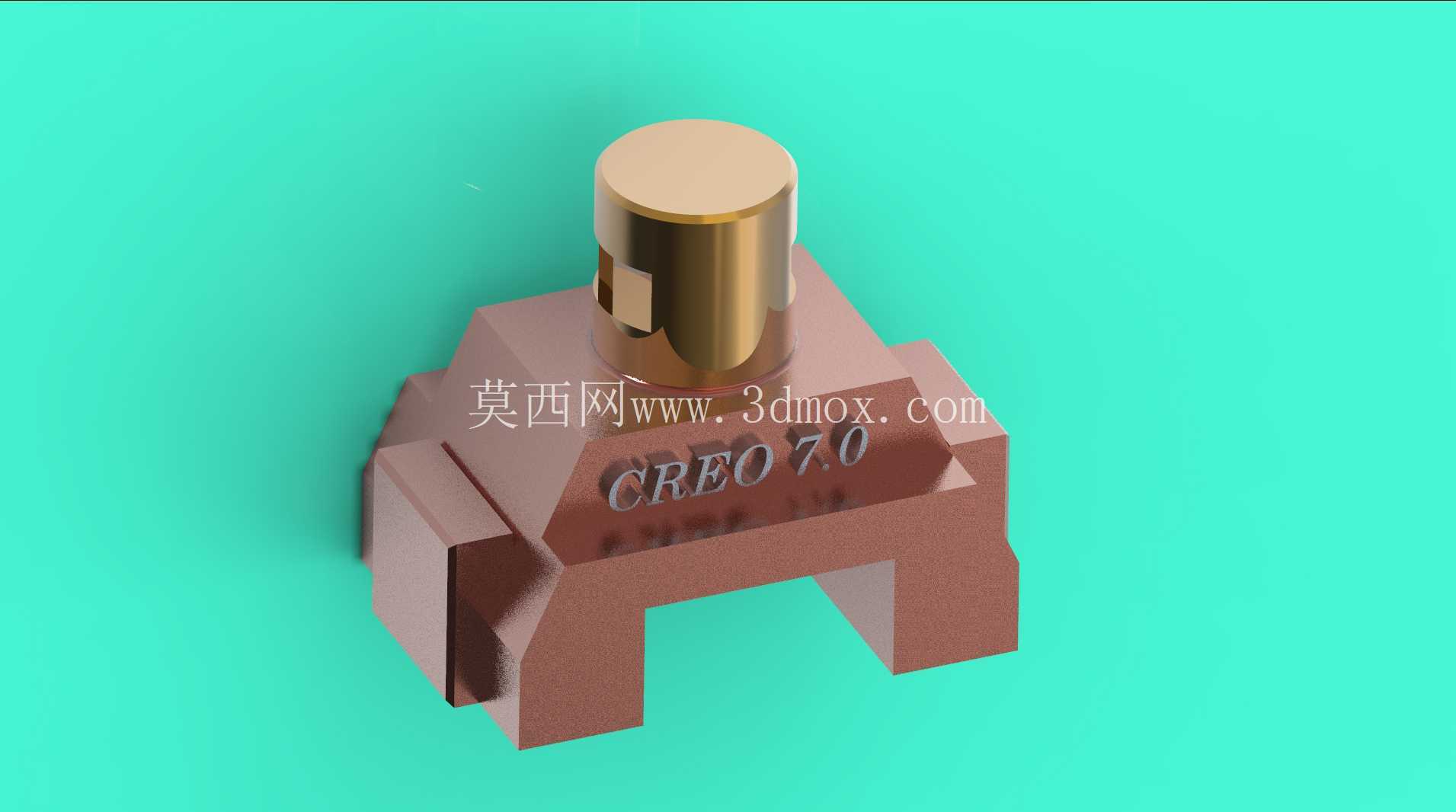

　　在低压配电、小型工控设备的电源回路里，这类基础结构件是电源变压器装配环节里的核心承载部件，日常接触到的桌面式工控电源、小型设备内置供电模块里，都能见到同类型结构的身影，它的核心作用是承载变压器磁芯、绕组的定位与固定，同时预留引脚穿出的避让空间，保证绕组与外接电路的连接位置精度，避免装配后出现引脚偏位、绕组松动引发的电气接触不良问题。做这个零件的结构设计时，首先要匹配对应功率等级变压器的磁芯安装尺寸，顶部的圆柱定位凸台是和磁芯中心孔配合的特征，凸台的外径公差要控制在合理的过渡配合区间，既不能过紧导致磁芯装配时出现脆裂，也不能过松造成磁芯工作时出现振动异响，凸台的高度要和磁芯叠装后的总高度匹配，保证磁芯装配后端面齐平，不会出现单侧突出影响后续的绝缘胶带缠绕工序。主体的U型支撑结构是整个零件的受力主体，两侧的支撑臂厚度需要根据变压器整体重量做核算，常规小功率电源变压器的支撑臂厚度不需要做额外加强，只要保证注塑成型后不会出现缩痕、翘曲即可，支撑臂内侧的卡槽是用来卡装绕组骨架的，卡槽的宽度要和骨架的安装边厚度匹配，卡槽的深度要控制在骨架装入后不会出现横向窜动，同时预留0.1mm左右的装配间隙，方便生产线工人快速装配，不需要额外施加过大的压装力。

　　零件底部的两个支脚是安装固定位，支脚的间距要匹配PCB板上对应的安装孔位距离，支脚的端面要做平面度管控，保证零件焊接或者螺丝固定在PCB上时不会出现倾斜，支脚上如果设计定位柱的话，定位柱的直径要比PCB安装孔小0.15mm左右，方便插装定位，同时定位柱的高度不要超过PCB板厚度，避免焊接后定位柱突出板面影响其他元件的贴装。设计过程中要注意所有的棱角位置都做R0.3以上的圆角过渡，一方面是避免注塑加工时出现应力集中导致零件开裂，另一方面是防止装配过程中尖锐棱角划伤绕组的绝缘漆包线，造成绝缘失效的隐患。

　　顶部凸台上的缺口特征是定位防呆结构，对应磁芯上的凸起位置，能避免装配时磁芯装反，保证绕组引脚的出线方向和设计要求一致，减少生产线的装配纠错成本。整个零件的外形轮廓要控制在变压器整体的安装边界内，不能超出磁芯和绕组的外轮廓尺寸，避免在设备内部装配时和周边的电容、散热片等其他元件出现干涉，零件的总高度要匹配电源模块的整体高度限制，尤其是薄型设备内置的电源变压器，支撑结构的高度要做严格管控，保证整体装配后不会超出设备外壳的内部空间余量。做三维建模的时候，要先把各个配合特征的尺寸优先级理清楚，首先确定安装支脚的孔位间距，这是和PCB对接的核心尺寸，一旦出错整个零件就无法正常安装，其次是顶部凸台的配合尺寸，这是和磁芯对接的核心尺寸，最后再调整支撑臂、卡槽的细节尺寸，所有特征的拔模斜度要根据注塑材料的特性设置，常规工程塑料做1度到1.5度的拔模斜度即可，保证零件开模后能顺利脱模，不会出现卡模、拉伤的问题。

　　这类基础结构件看起来造型简单，但每个尺寸的公差设定、特征设计都直接影响后续变压器的装配效率和工作稳定性，比如如果卡槽的间隙设计过小，骨架装入时需要强行压装，很容易导致骨架开裂，造成绕组铜线外露；如果凸台的高度过高，磁芯装配后会出现悬空，工作时产生的振动会导致磁芯磨损，长期使用会出现电感量偏移的问题；如果支脚的平面度不好，零件焊在PCB上后会出现倾斜，导致后续外壳装配时出现顶壳的问题。在实际的工程应用里，这类零件的材质一般会选用阻燃级的工程塑料，满足电气设备的阻燃要求，所以建模的时候还要考虑塑料件的壁厚均匀性，整个零件的壁厚尽量保持一致，避免出现壁厚差过大导致的注塑缩痕、气泡等缺陷，支撑臂和顶部凸台的连接处要做加强筋过渡，加强筋的厚度不要超过主壁厚的三分之二，防止表面出现缩印影响外观和装配精度。
