铰接式安装支座连接结构三维数模

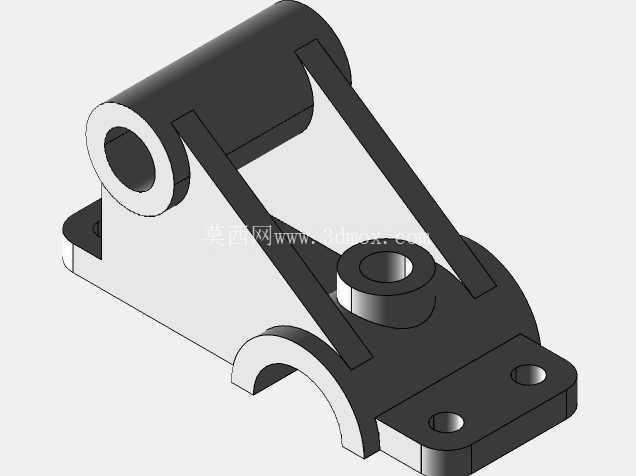

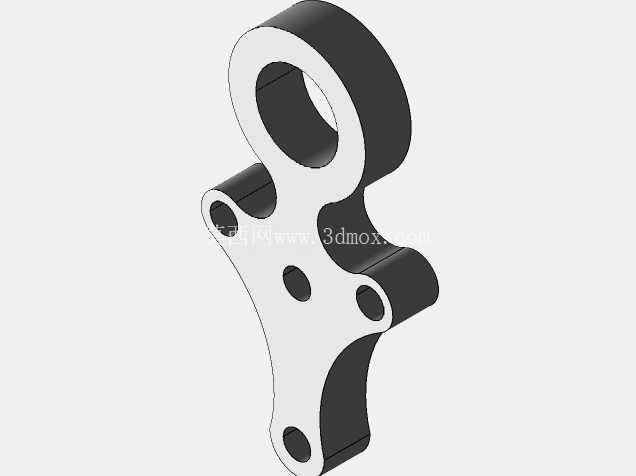

　　该铰接式安装支座属于机械设备中常用的活动连接承载构件，主要应用在需要实现部件间相对摆动、角度自适应调整的传动与支撑场景中，常见于工程机械的连杆机构、自动化生产线的摆动工位、输送设备的张紧调节结构以及小型机具的活动连接部位，核心作用是在两个相对运动的部件间传递载荷，同时预留合理的转动自由度，避免刚性连接带来的应力集中问题。从结构功能来看，该构件集成了固定安装与铰接转动两类功能，底部带两个安装孔的平板结构为整机固定端，用于通过螺栓将整个支座锁紧在设备基座或安装框架上，平板边缘做了圆弧过渡处理，既可以减少安装时的边角磕碰，也能降低应力集中系数，提升长期受载下的结构疲劳寿命。

　　上部的两组同轴筒状铰接孔分别对应不同的连接需求，大直径铰接孔用于连接主摆动臂，可承受较大的径向载荷与摆动扭矩，小直径凸台铰接孔用于连接辅助连杆或限位部件，实现多杆件的复合运动约束，两个铰接孔之间通过对称布置的斜向加强筋连接，筋板的厚度根据载荷传递路径做了渐变处理，在铰接孔与底板的连接位置筋板厚度最大，向中间区域逐步收窄，在保证整体结构刚性的前提下尽可能减少材料用量，降低构件自重。设计过程中首先根据实际工况的载荷大小确定了铰接孔的内径尺寸，匹配常用的销轴直径规格，孔的长度方向预留了足够的配合面长度，避免销轴受载时出现局部压溃的问题，同时在铰接孔的端面预留了卡簧槽或润滑脂注油通道的加工余量，方便后续装配时安装限位件与定期维护注油。

　　安装边界方面，底部两个安装孔的孔距按照通用型材的安装孔间距标准设计，可直接适配常用规格的铝型材、型钢机架的安装孔位，不需要额外加工过渡连接板，构件整体的最大外轮廓尺寸控制在常规小型传动机构的安装空间范围内，摆动过程中上部铰接臂的运动轨迹不会超出支座底部安装面的投影范围过多，可有效避免与周边其他部件发生运动干涉。从结构受力的角度分析，斜向加强筋的布置方向完全贴合主载荷的传递路径，当上部铰接孔承受径向载荷时，力会通过筋板均匀分散到底部的整个安装平板上，避免局部应力过大导致底板变形，铰接孔的内壁设计了均匀的壁厚，既保证了与销轴配合的刚性，也不会因为壁厚过大造成材料浪费与整体重量超标。

　　在实际应用场景中，这类支座往往替代传统的焊接式铰接支架，一体成型的结构不存在焊接变形、焊缝开裂的风险，尺寸一致性更好，适合批量装配使用，在需要频繁调整摆动角度的工位上，该结构的铰接间隙可以通过选配不同公差的销轴进行调整，既能保证转动的灵活性，也能控制整体的连接精度，避免出现过大的旷量影响设备运行稳定性。建模过程中对所有的安装孔、铰接孔都做了同轴度、位置度的公差约束，还原实际加工时的精度要求，所有的棱边都做了合理的倒角与圆角处理，符合机械加工的工艺要求，不存在无法加工的尖锐死角或薄壁结构，完全可以直接用于后续的工程图输出与加工生产参考。
