电源设备用方形塑料防护端盖结构设计

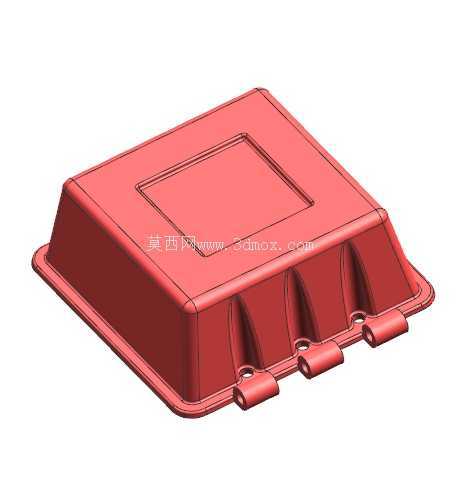

　　在户外电源、小型工频变压器配套的防护结构设计中，这类方形塑料端盖的应用占比不低，多数场景下它承担着内部绕组、接线端子与外部环境的物理隔离作用，避免运行过程中积尘、溅水或是意外触碰带电部件引发安全隐患。从结构细节来看，这款端盖采用带拔模斜度的盆型轮廓，侧壁均匀分布的内凹加强筋并非随意设置，实际是为了平衡PP或ABS材质注塑成型时的收缩变形问题，同时提升侧壁的抗冲击刚度——毕竟这类端盖常被用在非固定安装的便携电源设备上，运输、挪动过程中的磕碰不可避免，无加强筋的薄壁结构很容易出现侧壁凹陷或是开裂。

　　端盖外延的法兰边是安装贴合面，设计时预留了0.8mm的密封胶条安装槽位，配合设备壳体上的凸台可以实现IP54级的基础防护，法兰边上三个一体成型的筒状卡扣结构，替代了传统的螺丝孔位，装配时无需额外打螺丝，对准壳体上的对应卡槽按压到位即可完成固定，能有效减少产线装配的工时消耗，也避免了螺丝滑牙、锈蚀带来的后期维护难题。端盖顶面的内凹方形区域，一方面是为了堆叠存放时预留定位空间，让上下层端盖可以嵌套贴合，减少仓储运输的占用体积，另一方面也预留了丝印产品参数、警示标识的平整区域，不会因为端盖边缘的弧度影响标识印刷的清晰度。

　　从安装边界来看，这款端盖的内腔尺寸需要完全包覆变压器的铁芯外露端与接线端子排，设计时内腔与内部元器件的安全间隙预留了3mm，既避免元器件与端盖内壁直接接触造成磨损，也给元器件工作时的发热预留了少量空气流通的缓冲空间，防止塑料壳体长期处于高温环境下加速老化。侧壁的拔模斜度设置为1.5度，是兼顾注塑脱模顺畅度与安装贴合度的折中选择——斜度过大会导致端盖与壳体配合时出现过大的缝隙，斜度过小则容易在脱模时拉伤侧壁表面，影响外观质量。

　　卡扣的位置分布也经过受力考量，三个卡扣分别布置在法兰边的三个受力集中点，装配后卡扣的扣合量控制在1.2mm，既保证日常使用中不会因为轻微震动出现松脱，也能在后期需要检修内部部件时，用平口螺丝刀轻轻撬动即可拆卸，不会因为扣合量过大导致卡扣断裂。这类端盖的壁厚整体控制在2.5mm，法兰边位置局部加厚到3mm，避免法兰边在螺丝锁紧（部分改型版本会在卡扣位置预留螺丝孔）时出现应力开裂，加强筋的厚度设置为1.2mm，小于主体壁厚的60%，防止注塑时筋位背面出现缩痕，影响顶面的外观平整度。在实际选型适配时，需要注意端盖的安装孔位中心距与设备壳体的卡槽位置完全匹配，内腔深度要大于内部元器件的最高突出高度，避免装配时端盖顶住元器件造成线路板变形或是接线脱落。另外材质选择上，常规室内使用场景选用普通ABS即可满足强度要求，如果是户外使用场景，则需要更换为添加了抗UV剂的PP材质，提升耐候性，避免长期日晒导致塑料变脆开裂。
