HVAC系统风门控制执行器电机结构

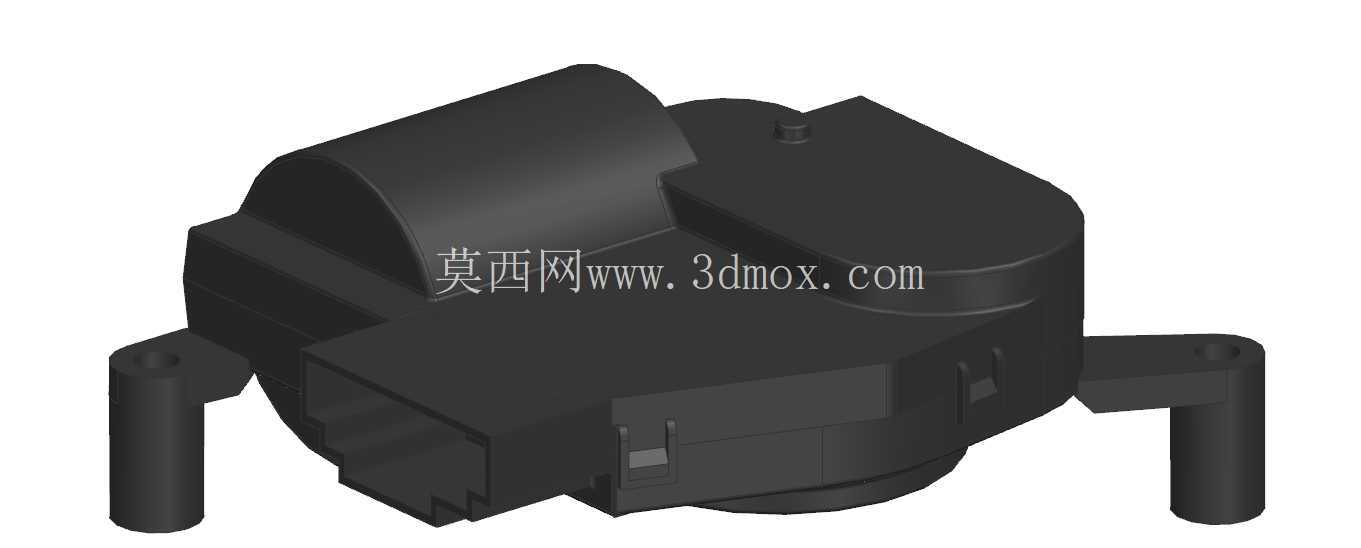

　　这款执行器电机是车载HVAC模块里的核心执行部件，日常装车后主要负责调节空调箱体内各个通风口的风门开度，通过蜗轮与正齿轮组成的减速传动结构，把电机转子的高速旋转转化为输出轴的低转速大扭矩输出，最终带动风门转动到指定角度，实现不同出风模式、温度分区的风量分配控制，是自动空调温控系统里不可或缺的执行终端。从结构设计来看，整体外壳采用带三个安装固定耳的异形注塑壳体，三个安装耳上都预留了圆形安装过孔，三个孔位的相对位置完全匹配车载空调箱体上的预装凸台定位尺寸，安装时不需要额外做转接支架，直接通过螺栓穿过安装耳就能把执行器牢牢固定在空调箱壳体上，不会因为车辆行驶过程中的振动出现松脱移位。

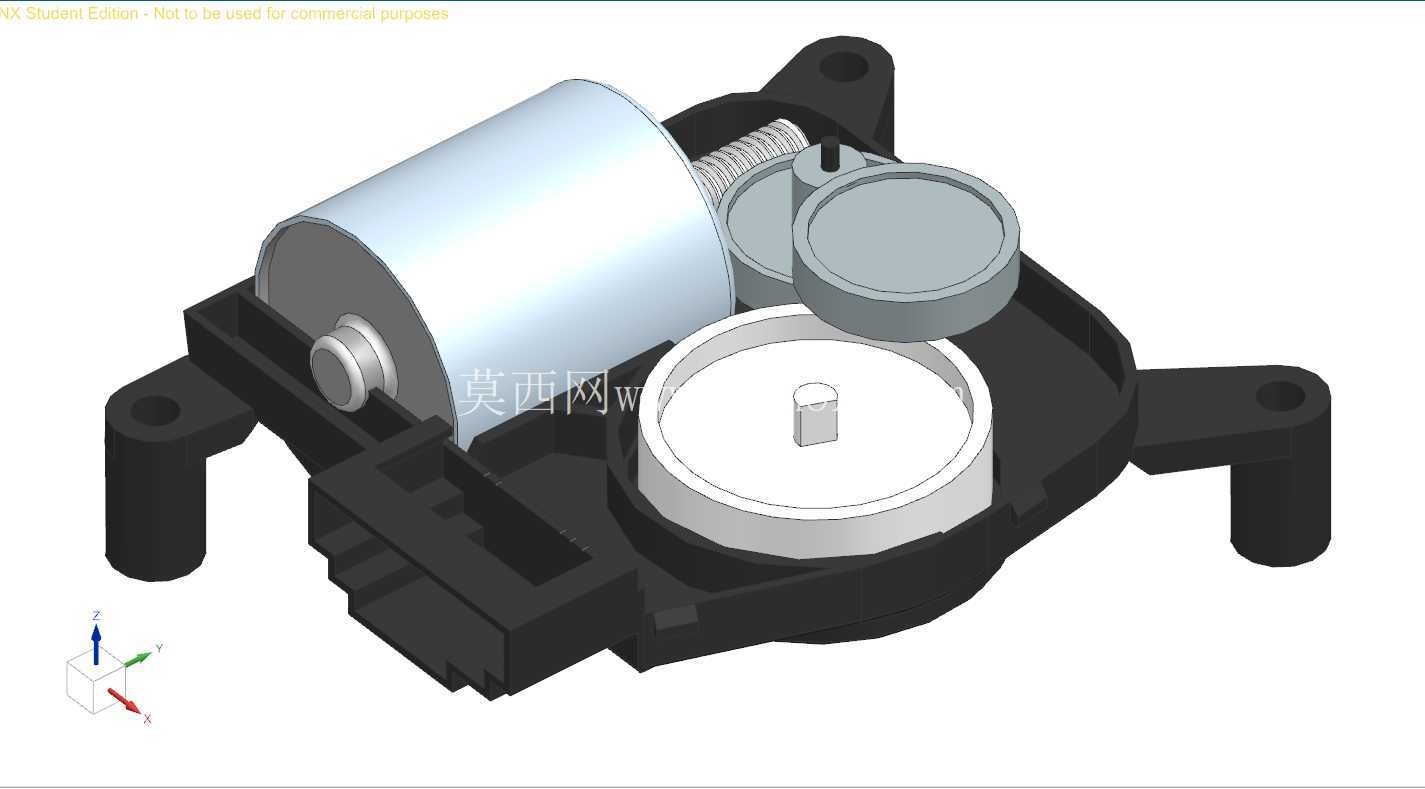

　　输出端采用内梅花形的孔位结构，和风门摇臂上的梅花形凸台直接插接配合，这种配合形式既能传递足够的旋转扭矩，又能在装配时自动补偿小范围的同轴度误差，降低装配对位的难度，同时避免长期转动过程中出现配合打滑的问题。传动部分的设计充分考虑了车载工况的使用需求，蜗轮蜗杆加一级正齿轮的减速结构，既可以获得足够大的输出扭矩，带动密封海绵包裹的风门克服风道内的风压阻力、海绵的摩擦阻力转动到指定位置，又能利用蜗轮蜗杆的自锁特性，在电机断电后保持风门的当前开度，不会因为风道风压或者外力作用出现风门自行移位的情况，保证温控调节的精度稳定。

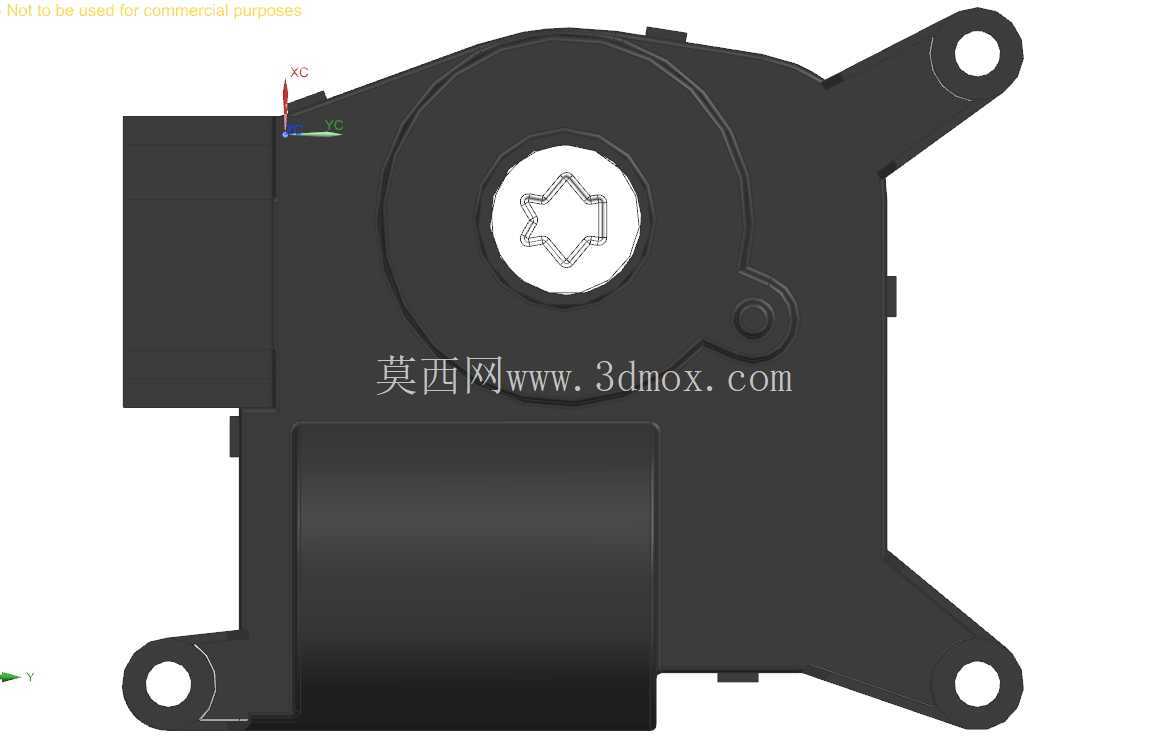

　　壳体侧面预留了线束接插件的安装位，接插件接口采用防呆设计，和整车线束端的插头对接时不会出现插反的问题，接插件的针脚定义包含电源供电、控制信号、位置反馈三个部分，能够接收空调控制器发出的角度控制信号，同时把当前风门的实际位置反馈给控制器，形成闭环控制，让温控调节的精度控制在合理范围内。在安装边界的设计上，整体外形的凸起部分都做了避让处理，壳体上的圆柱形凸起是电机本体的容纳腔，这个腔体的尺寸刚好容纳驱动直流电机，不会和空调箱体内的其他周边部件产生运动干涉，三个安装耳的延伸方向也经过优化，在保证固定强度的前提下尽可能缩小整体占用空间，适配车载空调箱体内紧凑的安装空间。

　　实际使用过程中，这款执行器的转动角度范围覆盖了空调风门从全闭到全开的全部行程，转动过程中齿轮传动的间隙控制在很小的范围内，不会因为传动间隙过大导致风门开度控制不准，出现出风模式串风、温度调节偏差过大的问题。外壳的材质选用耐高低温的工程塑料，能够适应车载环境下-40℃到85℃的工作温度范围，不会因为夏季车内高温出现壳体变形，也不会因为冬季低温出现塑料脆裂的问题，保证整个车辆使用周期内的结构可靠性。从建模角度来看，整个模型完整还原了壳体的分型面、安装孔位、输出轴配合结构、接插件位置以及内部传动腔的轮廓，不管是做HVAC系统的装配干涉检查，还是做执行器本身的结构优化设计，都可以直接参考这个模型的尺寸边界，不需要重新测绘实物。在做整车空调系统的布置设计时，可以直接把这个模型导入装配体，核对安装孔位的同轴度、接插件的插拔空间、执行器转动过程中和周边线束、壳体的间隙是否满足设计要求，提前规避装配阶段才发现的干涉问题，减少样件试制阶段的修改次数。
