旋翼机械减震连接总成结构设计

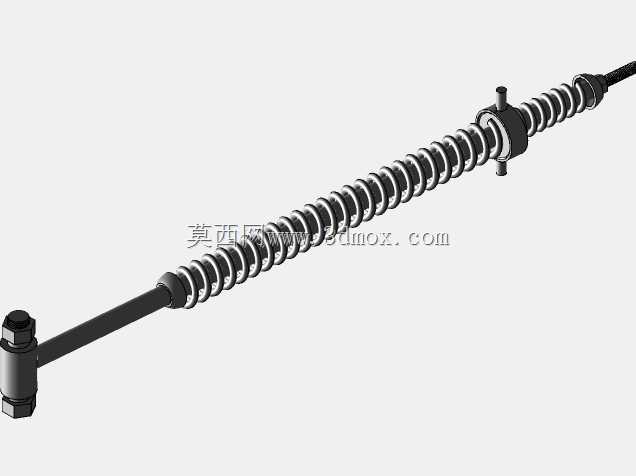

在旋翼类作业设备的运行过程中，动力端传递的高频振动、作业面反馈的冲击载荷会直接传导至主机架，长期交变载荷作用下不仅会造成机架连接部位的疲劳开裂，还会干扰整机作业精度，这类减震连接总成正是为解决该类载荷传递问题设计的核心部件。该总成的核心功能是在拖板与主机架之间建立柔性连接路径，将旋翼旋转过程中产生的径向、轴向振动通过弹性元件进行耗散，避免刚性连接带来的冲击硬传递，同时保证拖板与主机架之间的相对位置精度，满足旋翼作业时的姿态稳定性要求。从结构设计逻辑来看，总成采用长杆式主体布局，杆体外部套装连续螺旋弹性元件，弹性元件两端通过限位结构与杆体固定，避免作业过程中弹性元件出现轴向窜动；杆体一端设置铰接式连接头，采用带锁紧结构的铰接接头，可适配拖板端的安装销轴，铰接结构允许连接部位存在小角度偏转，补偿安装过程中的形位公差，同时抵消作业过程中产生的偏载力矩；杆体中部设置定位固定座，用于将总成中段与主机架对应安装位固定，形成两端连接、中部定位的支撑形式，保证整体受力均匀。外形尺寸方面，长杆主体的长度适配常规旋翼作业设备拖板与主机架的安装间距，螺旋弹性元件的螺距、丝径经过匹配设计，既保证足够的轴向缓冲行程，又具备合适的径向刚度，避免弹性元件在载荷作用下出现过度变形；两端连接头的外径、铰接孔尺寸匹配对应安装位的销轴规格，中部固定座的安装孔位间距符合主机架的安装边界，安装时无需对原有设备的安装位进行二次加工，可直接替换原有刚性连接件。实际应用场景中，这类减震总成多用于带旋翼作业部件的农业类设备，作业时旋翼高速旋转切割物料，产生的高频振动首先传递至拖板端，通过铰接接头传导至杆体后，螺旋弹性元件通过自身形变吸收大部分振动能量，剩余少量振动经过中部固定座传导至主机架时已大幅衰减，可有效降低整机的振动水平，延长机架及其他连接部件的使用寿命，同时减少作业过程中的振动噪音。设计过程中需要重点考虑弹性元件的疲劳寿命，以及铰接部位的耐磨性能，铰接接头内部预留润滑空间，可定期加注润滑脂降低磨损，弹性元件采用适配户外作业环境的材质，避免长期暴露在潮湿、多尘环境下出现锈蚀失效，保证总成在复杂作业工况下的长期可靠性。
