按动式圆珠笔笔身组件结构设计

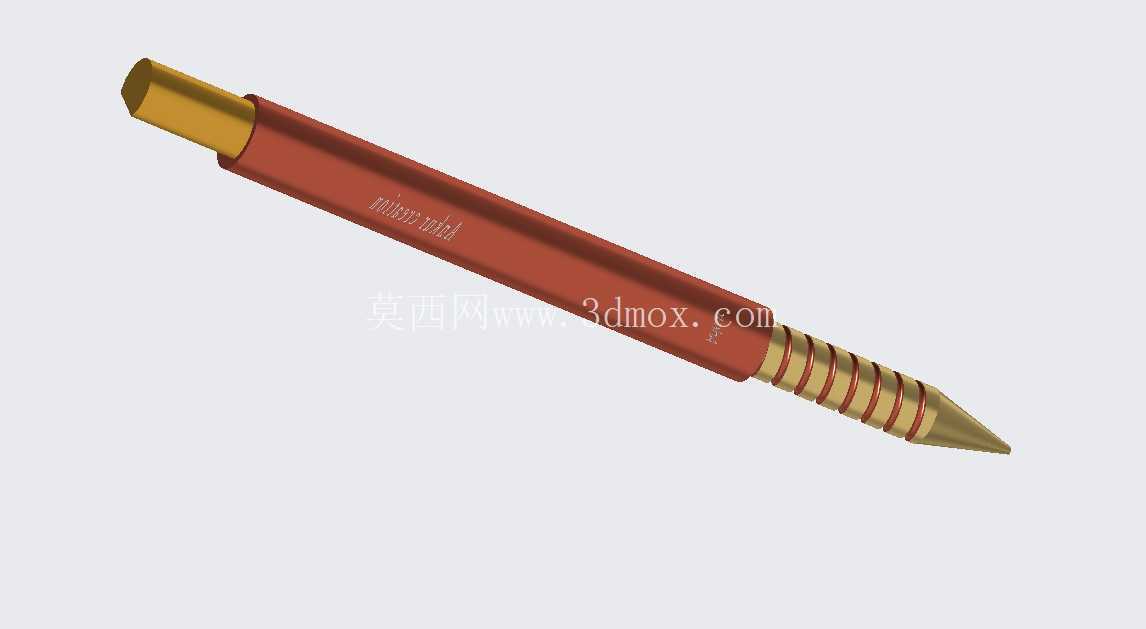

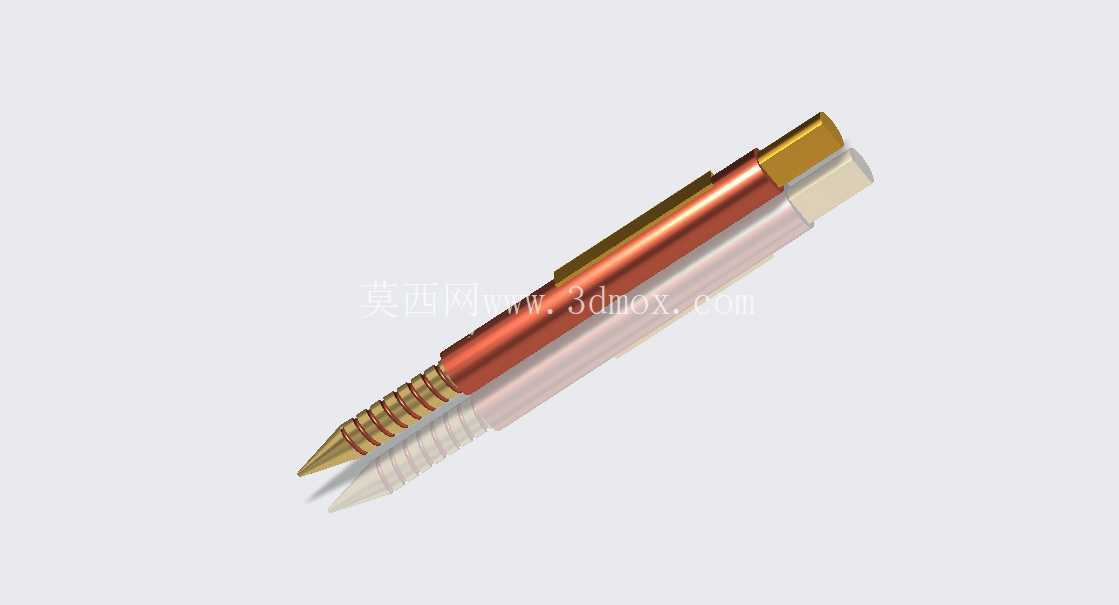

　　日常办公与学习场景中，按动式圆珠笔是普及率极高的书写工具，本次拆解建模的笔组件覆盖了笔身主体、笔尖伸缩段、按动端顶块三个核心装配单元，完全还原量产圆珠笔的装配逻辑与运动关系。从实际使用场景出发，该笔组件适配常规0.5mm、0.7mm通用中性笔芯与圆珠笔芯，笔身主体采用圆柱型等径设计，外径控制在8mm区间，整体装配完成后总长度为142mm，握持段做了微弧收腰处理，直径收窄至7.2mm，匹配成年人握持时的指腹贴合弧度，长时间书写不会产生硌手的压痕，这个尺寸边界也适配市面上绝大多数常规笔套、笔袋的收纳尺寸，不会出现过粗无法放入常规笔插位的问题。

　　设计过程中优先考虑了运动可靠性，笔尖段的螺旋导向槽是整个结构的核心，槽道螺距设定为2.5mm，总行程6mm，刚好匹配笔芯伸出与收回的位移量，槽道边缘做了R0.3mm的圆角处理，避免按动过程中导向销与槽道卡滞，同时槽道的螺旋升角控制在12度，既保证按动时的顺滑手感，又能避免书写过程中笔尖受压力回缩。笔身主体的内壁做了1mm厚度的均匀壁厚设计，材质适配常规ABS注塑工艺，内壁设置有两条轴向定位筋，筋高0.5mm，用于限制笔芯的周向转动，避免书写过程中笔尖偏斜，同时定位筋与笔芯外壁预留0.1mm的间隙，保证笔芯在伸缩过程中不会出现卡顿。

　　按动端的金属顶块采用过盈配合与笔身内的按动弹簧座连接，顶块端面做了网纹滚花处理，滚花纹理深度0.1mm，提升按动时的手指摩擦力，避免手滑按动失效。笔尖段的铜色金属部分采用分体式装配设计，金属笔尖头与塑料螺旋段通过卡扣连接，金属头的内孔做了锥度导向，方便笔芯头部的装配定位，锥度大端直径3mm，小端直径1mm，刚好匹配通用笔芯的笔尖颈部尺寸，装配后笔芯不会出现径向晃动，保证书写时的线条稳定性。

　　从装配边界来看，整个笔组件的所有配合面都预留了合理的公差间隙，塑料件之间的配合间隙控制在0.05-0.1mm，金属件与塑料件的配合间隙控制在0.02-0.05mm，完全适配量产注塑件的公差范围，不需要二次修配即可完成组装。笔身外表面的标识区域预留了0.02mm深度的凹刻位，可用于丝印品牌标识或产品型号，凹刻位距离笔身尾部25mm，刚好避开握持区域，不会因为手部摩擦导致标识磨损。

　　实际使用过程中，该结构的按动寿命可满足万次以上的伸缩循环，螺旋槽的受力面做了加厚处理，壁厚达到1.5mm，避免长期按动导致槽道开裂，笔身尾部的按动行程限位做了硬限位设计，当按动到最大行程时，顶块台阶面与笔身端面接触，避免按动力度过大导致内部弹簧过载失效。同时整个组件没有多余的外露卡扣，外表面光滑无毛刺，握持时不会刮蹭衣物或皮肤，放入口袋时也不会勾扯布料。
