带加强筋L型铰接支撑座结构设计

　　该支撑构件属于设备连接类通用五金件，日常多应用在自动化生产线工位架、小型工装夹具、输送线侧边挡停机构、轻型设备可调支撑脚等场景中，承担铰接转动、载荷传递、结构定位的核心作用。从实际使用场景来看，这类带斜向加强筋的L型支撑座，往往用在需要单自由度铰接转动的连接位置，比如小型料仓的翻盖铰接支点、工装夹具的压臂转动座、输送线侧向导轮的安装基座，相比无加强的直角折弯件，它的抗形变能力更强，在承受径向载荷与偏载力矩时，不会出现直角根部应力集中导致的开裂变形问题。

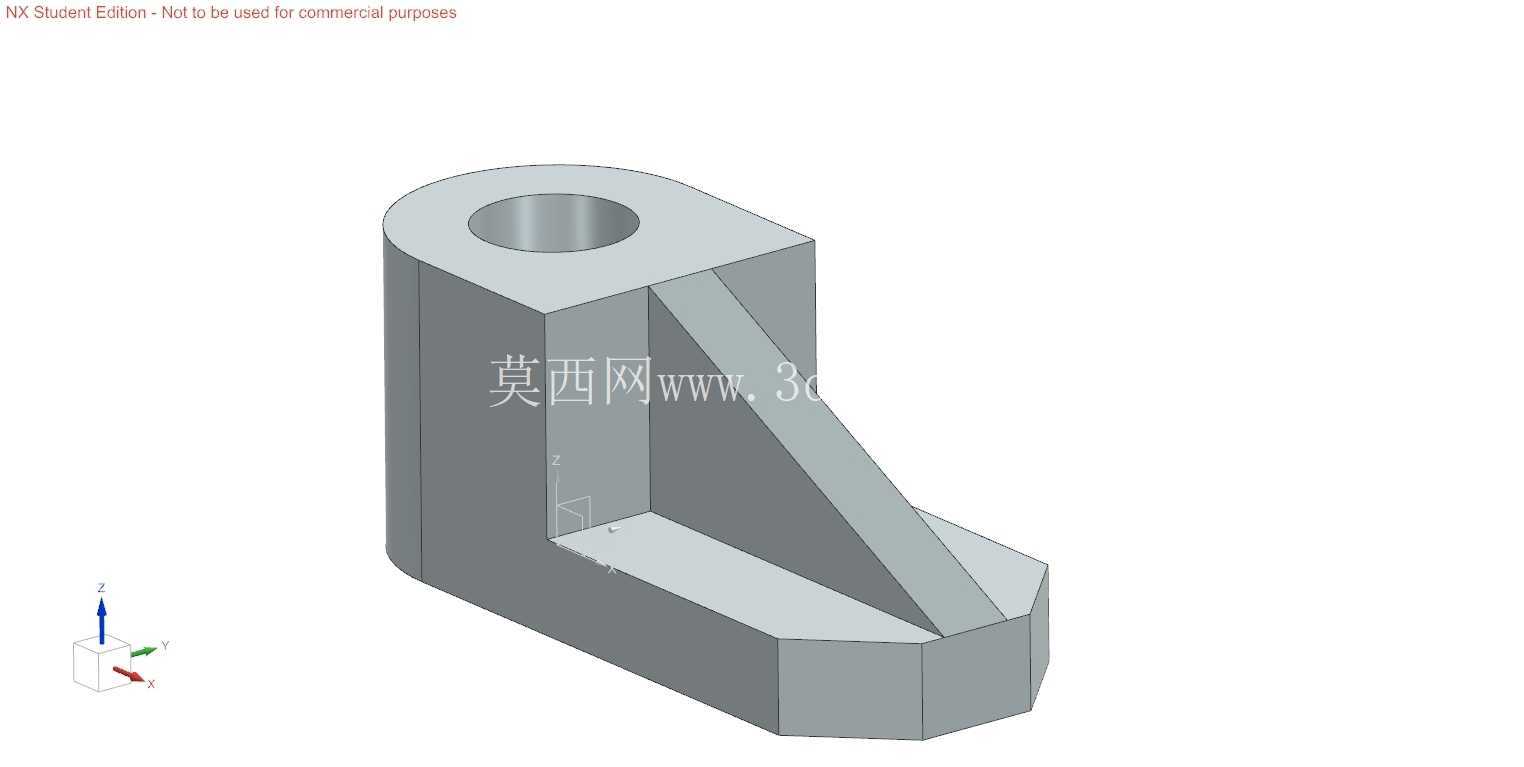

　　设计阶段首先要明确安装边界：构件上部的同轴通孔为铰接销轴安装位，孔的内径公差需按H7级精度控制，保证销轴穿入后无明显旷量，同时孔的端面需做倒角处理，避免销轴装配时刮伤配合面；下部的水平安装面为设备贴合基准，底面平面度公差控制在0.05mm以内，保证安装后与设备基面完全贴合，不会出现安装翘曲导致的受力偏移。斜向加强筋的厚度与主体立板厚度保持一致，筋板的两端分别与立板内侧、水平安装面上部做圆弧过渡，过渡圆角半径取壁厚的1.5倍，从根源上降低直角连接处的应力集中系数，在承受垂直向下的载荷或者侧向推力时，筋板可以将立板承受的弯矩均匀传递到水平安装面，避免立板与底板连接处出现断裂。

　　从结构功能特性来看，上部的圆柱凸台是为了增加铰接孔的有效配合长度，相比直接在立板上冲孔的结构，凸台结构可以让销轴与孔的接触面积提升40%以上，降低单位面积的接触压强，减少长期转动磨损导致的孔位失圆；下部安装端的切角设计，一方面是为了避让安装位置的相邻构件，避免装配时出现干涉，另一方面可以减少安装面的加工面积，降低平面加工的工时成本，同时切角位置不会出现应力集中，不会影响整体结构强度。

　　建模过程中需要重点关注几个工艺细节：所有外露棱边都做R0.5的倒钝处理，避免装配时划伤操作人员；铰接孔的内壁粗糙度需达到Ra1.6，保证销轴转动时的顺畅度，减少磨损；水平安装面上的安装孔位（图中未完全显示的装配孔）需与铰接孔保持位置度公差，孔位偏差控制在0.1mm以内，避免安装后销轴出现别劲卡滞的问题。在实际选型应用时，需要根据承载的载荷大小调整壁厚与筋板尺寸：如果用于承受10kg以内的轻载场景，比如小型传感器的安装铰接座，壁厚可以取3mm；如果用于承受50kg以内的中载场景，比如工装压臂的支撑座，壁厚需要取5-6mm，同时加强筋的宽度也要对应增加，保证结构刚性。

　　这类支撑座的材质通常选用45号钢或者铝合金，45号钢材质的零件加工完成后做发黑处理提升防锈能力，铝合金材质的零件做阳极氧化处理，兼顾轻量化与防腐蚀需求，两种材质的零件都可以满足常规工业场景的使用要求，在有耐腐蚀需求的场景下，也可以选用304不锈钢材质加工，适配食品加工、化工生产等特殊工况。安装时需要先将水平基面与设备安装面清理干净，避免铁屑、杂物垫在结合面之间导致安装倾斜，穿入铰接销轴后需要在销轴端部加装开口销或者轴用挡圈，防止销轴工作过程中脱出，日常维护时只需要定期在铰接孔位置加注润滑脂，就可以保证长期转动顺畅，减少磨损量，延长零件使用寿命。
