双孔L型开槽连接固定支座结构

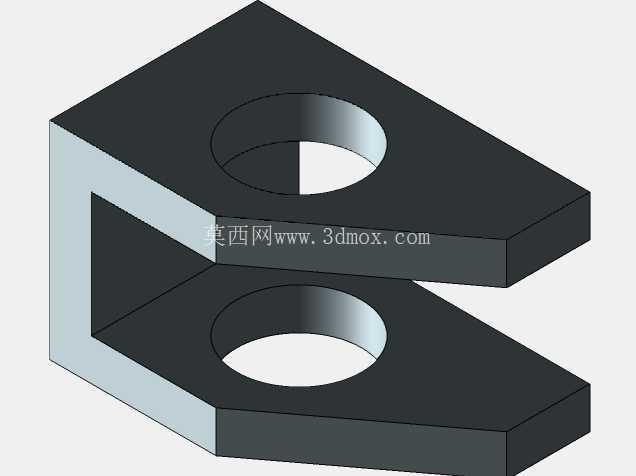

　　日常做非标设备结构设计时，这类带开槽的L型双孔支座是很常用的小部件，很多工装夹具、小型机架的侧向定位、部件承托场景里都能见到它的身影，别小看这类小零件，设计时的尺寸公差、安装边界没考虑到位，现场装配时很容易出现孔位对不上、部件装夹后晃动的问题。从结构上看，这个零件采用L型直角构型，两个安装臂平行布置，中间预留的通槽是核心功能区，这个槽的宽度、深度直接决定了它能适配的被夹持部件厚度范围，设计时通常会根据实际装夹需求给槽宽预留0.2-0.5mm的间隙，避免装配时出现过盈卡滞或者间隙过大导致的窜动问题。

　　两个安装臂上分别开设同轴的圆形通孔，孔位的同轴度公差是这个零件加工时的核心管控项，要是两个孔的同轴度超差，穿装固定销轴或者螺栓的时候就会出现别劲的情况，轻则螺栓拧不到位，重则长期受载后在孔边产生应力集中，出现开裂失效的问题。这类支座的实际用途很广，在小型自动化生产线的侧边挡料机构里，它可以用来固定挡料条的安装位置，通过中间槽位调整挡料条的伸出长度，适配不同宽度的工件输送需求；在工装夹具的定位模块里，它可以作为侧向压块的安装基座，两个通孔穿装锁紧螺栓后，能给压块提供稳定的支撑力，中间的开槽还能给压块的调整行程预留出活动空间，不用额外加工让位槽就能实现小范围的位置微调。设计这类零件的时候，首先要确定安装边界：L型的竖直边高度要匹配被固定部件的安装面高度，不能太高导致部件悬伸量过大产生弯矩，也不能太低导致螺栓锁紧时的压紧力不足；水平臂的长度要根据安装孔的中心距来定，孔边到零件边缘的距离要保证至少大于1.5倍的孔径，避免受载后边缘出现崩裂；两个安装臂的厚度要根据实际承受的载荷来计算，要是用于承托较重的部件，臂厚要适当增加，同时可以在直角连接处增加小圆角过渡，降低应力集中系数。

　　从加工工艺角度看，这个零件的结构没有复杂曲面，常规的铣削加工就能完成，下料后先铣出两个基准面，保证L型的直角垂直度在0.02mm以内，再加工中间的通槽，最后钻铰两个安装孔，加工完成后要做去毛刺处理，尤其是槽口和孔边的毛刺，避免装配时割伤操作人员或者影响部件的装配精度。在实际选型使用时，要注意这个零件的承载方向，它的主要受力方向应该沿着L型的两个臂的法线方向，尽量避免承受垂直于开槽方向的扭转载荷，不然很容易导致两个臂出现张开变形，影响固定精度；如果是用于有振动的设备场景，安装时可以在孔位加装防松垫圈，避免长期振动导致螺栓松动，出现部件移位的问题。

　　很多刚入行的结构设计人员做这类小零件的时候，容易忽略孔位的倒角处理，实际上两个通孔的两端都要做0.5mm左右的倒角，既可以去除孔边的加工毛刺，也能在穿装螺栓的时候起到导向作用，提升装配效率。另外中间开槽的两个内侧平面要保证平行度，不然被夹持的部件装进去之后会出现倾斜，导致定位精度下降，设计时可以在图纸上标注槽内侧面的平行度公差，一般控制在0.03mm以内就能满足大部分常规场景的使用需求。这类支座的材质通常选用45号钢或者Q235钢，根据使用场景做表面发黑或者镀锌处理，提升防锈能力，要是用于有耐腐蚀需求的场景，也可以选用304不锈钢材质，不过相应的成本会有所提升。在做三维建模的时候，要注意把直角处的过渡圆角、孔位倒角这些工艺特征都做出来，不要只做简化的方块结构，不然后续出工程图的时候容易遗漏工艺要求，导致加工出来的零件不符合实际装配需求；同时建模时要把安装孔的中心距、槽宽、臂厚这些关键尺寸做参数化关联，后续调整尺寸的时候可以直接修改参数，不用重新绘制特征，提升设计迭代的效率。
