机床用长槽式楔形压紧压板结构设计

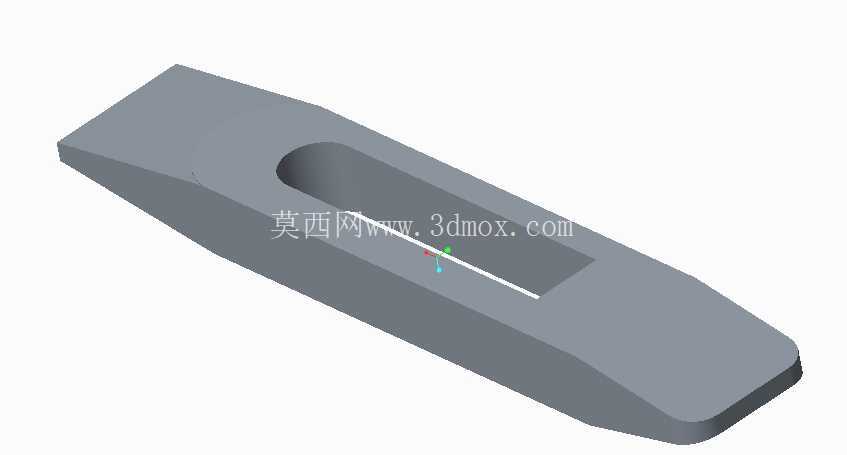

　　这类楔形压紧压板是机床加工工装里极为常用的压紧构件，日常在铣床、钻床、加工中心的工位上随处可见，核心作用是在工件装夹环节提供稳定的下压力，把待加工坯料牢牢固定在工作台T型槽或者专用夹具基座上，避免切削过程中工件出现位移、翘曲甚至飞出的安全隐患。从结构形态来看，整体采用长条形楔形布局，一端厚度更大、向另一端逐步收薄，这种斜度设计刚好匹配压紧螺栓的锁紧行程，当拧紧T型螺栓时，压板会沿着斜度方向产生向下的分力，相比平压板，它不需要额外搭配等高块就能自适应不同高度的工件装夹，尤其适合毛坯面、带拔模斜度的铸件、锻件装夹场景，能有效减少装夹辅助时间。

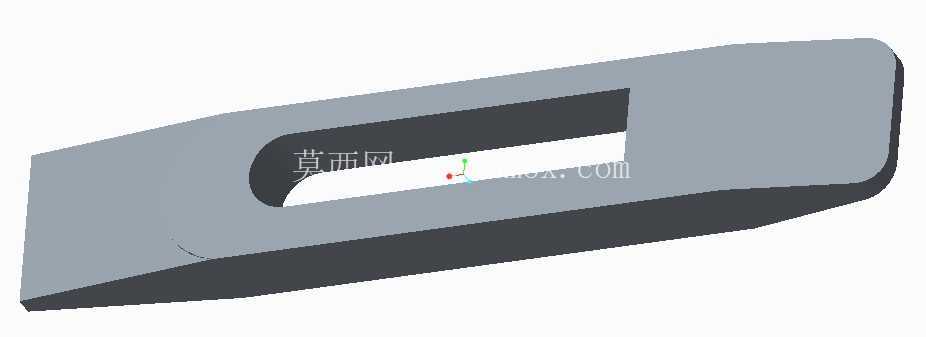

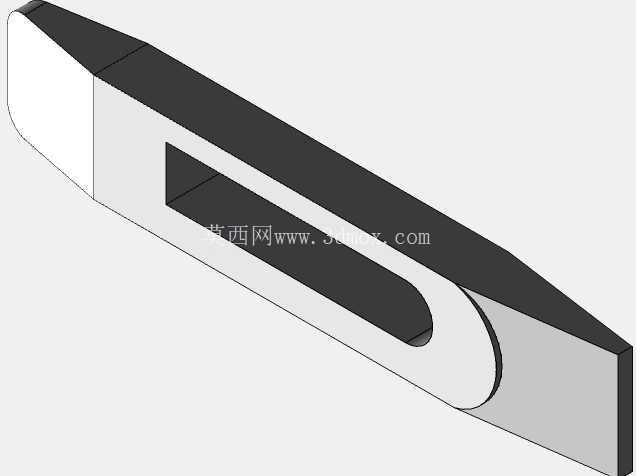

　　构件中部开设的长圆形通槽是核心的安装调节结构，槽的宽度匹配常用的M12、M16机床压紧螺栓外径，槽的长度方向预留了足够的调节余量，装夹时不需要精准对齐螺栓孔位，只需要把槽对准穿入T型槽的螺栓，就能根据工件的实际摆放位置前后滑动调整压板的压接位置，压接点可以灵活选择工件刚性更好的筋位、边缘位置，避开加工区域，防止刀具和压板发生碰撞。压板的两个端部做了圆弧过渡处理，薄端的压接面做了小平面修型，避免压接时应力集中刮伤工件表面，厚端的底面也做了微小的倒角，防止和工作台面的切屑、杂物卡滞，保证压板放置平稳。

　　从设计逻辑上看，这类压板的斜度通常控制在1:10到1:20之间，斜度过大会导致锁紧时自锁性差，切削振动下容易松脱，斜度过小则会导致压紧行程不足，需要拧动螺栓多圈才能达到合适的压紧力，实际建模时需要优先保证斜度面的平面度，两个端面和底面的垂直度控制在0.05mm以内，长槽的两侧面要和压板长度方向平行，避免螺栓穿入后出现卡滞、调节不畅的问题。材质选择上通常选用45号钢或者40Cr调质处理，表面硬度达到HRC28-32，既有足够的刚性承受大吨位的锁紧力，又有一定的韧性，避免反复压紧受力后出现断裂、崩边的问题。

　　安装边界方面，这类压板的总长度通常在150mm到200mm区间，宽度在30mm到40mm，最大厚度在20mm左右，适配的工作台T型槽间距在100mm到180mm范围，使用时厚端下方需要搭配和工件压接面等高的支撑块，保证压板整体处于接近水平的状态，让压紧力垂直向下传递，避免出现斜向力导致工件移位。长槽的设计让它可以兼容不同位置的螺栓固定点，不管是单件小批量生产时的灵活装夹，还是批量加工时的快速换型，都能适配，相比定制化的专用夹具，这种通用压板的适配性更强，采购和维护成本更低，是机械加工车间工装库里的必备零件。建模过程中需要注意长槽两端的圆弧半径和槽宽匹配，避免出现应力集中的尖角，楔形面和底面的交线处做微小的圆角处理，减少热处理时的开裂风险，同时所有的棱边都做0.5mm的倒角去毛刺，避免操作人员拿取时划伤手部。实际使用中，这类压板通常和T型螺栓、法兰螺母、等高垫块配套使用，根据工件的高度调整支撑块的高度，让压点位置的压板高度略高于支撑端，锁紧后就能获得均匀稳定的压紧力，对于薄壁工件装夹，还可以在压接面垫铜皮，避免压伤工件表面。
