深沟球滚动轴承机械结构设计

　　这类滚动轴承是旋转传动系统里最基础也最核心的支撑部件，日常选型中几乎覆盖了从民用家电到工业重型设备的绝大多数旋转工况，小到小型减速箱的输出轴支撑，大到输送线辊筒、泵类设备的转轴定位，都能见到同结构产品的应用。它的核心功能是在支撑旋转轴系的同时，将轴运转过程中的摩擦系数降到最低，减少动力传递过程中的无用损耗，同时限制轴的径向与轴向窜动，把轴系的运转精度控制在设计允许的公差范围内。

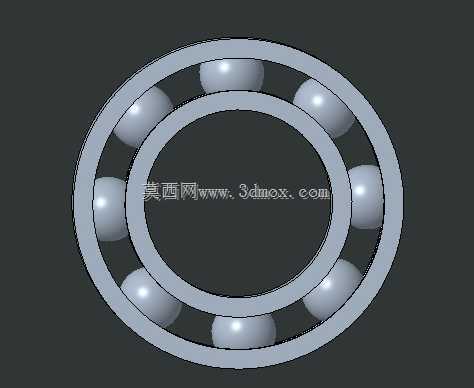

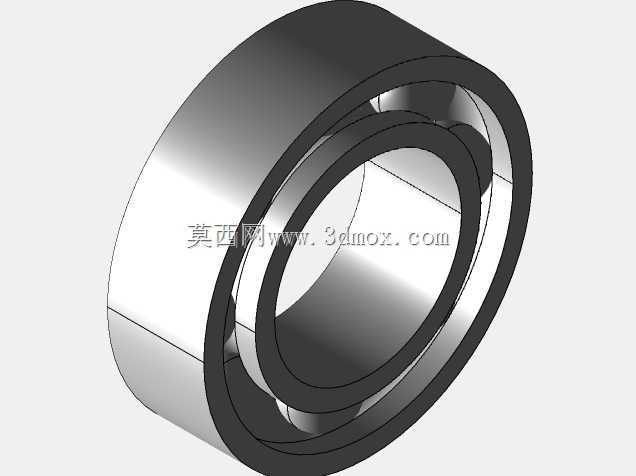

　　从结构设计逻辑来看，这个模型完整还原了深沟球轴承的核心组成：内外圈都加工有连续的弧形滚道，滚道的曲率半径略大于滚动钢球的半径，既保证钢球在滚道内可以顺畅滚动，又能让接触应力均匀分布在滚道接触面上，避免局部应力集中导致的早期点蚀失效；均匀排布的钢球作为滚动体，是承担径向载荷的核心部件，钢球之间的保持架（模型中做了简化省略，实际量产产品会配套冲压或实体保持架）用来将所有钢球等距分隔，避免钢球之间直接接触产生额外摩擦与磨损。

　　在安装边界的设计考量上，这类轴承的内圈通常采用过盈配合与转轴装配，随轴一同旋转，外圈则采用过渡或间隙配合安装在轴承座孔内，起到固定支撑的作用；设计选型时需要重点核对三个核心尺寸：内圈孔径要匹配对应轴段的轴径公差，外圈外径要匹配轴承座的安装孔公差，轴承整体宽度要预留足够的轴向安装空间，同时要考虑轴系运转时的热伸长量，通常会在一端轴承的外圈侧预留微小的轴向游动间隙，避免热胀冷缩导致轴承卡滞。实际应用中这类轴承主要承受径向载荷，当滚道与钢球的配合间隙设计合理时，也可以承受一定程度的双向轴向载荷，相比滑动轴承，它的启动摩擦阻力更小，维护更换更便捷，运转精度更容易保证，在中等转速、载荷平稳的工况下使用寿命表现十分稳定。建模过程中需要重点保证滚道的形位公差，滚道的圆度、同轴度偏差会直接影响轴承组装后的旋转精度，钢球的直径一致性也要严格控制，否则会出现单个钢球受力过载的情况，大幅缩短整体使用寿命。
