Creo参数化设计带辐条轮毂橡胶轮胎结构

　　这款轮式结构的设计，最初是面向小型室内搬运AGV、教学演示用移动机器人平台的行走轮需求开发，在做结构方案阶段，就需要兼顾轮体自身减重、安装同轴度、橡胶外圈抓附力这几个核心指标，毕竟这类小型移动设备的负载大多集中在10kg到50kg区间，轮体自身重量如果过大，会额外增加驱动电机的扭矩负载，反而拉低整机的续航表现。

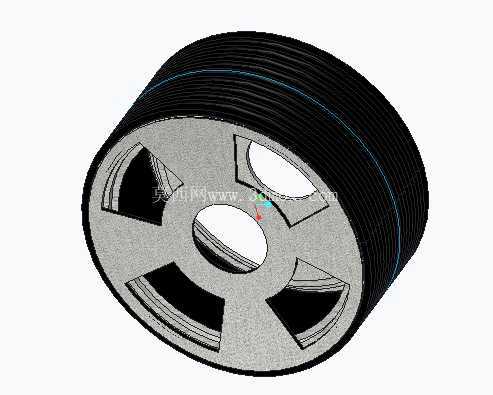

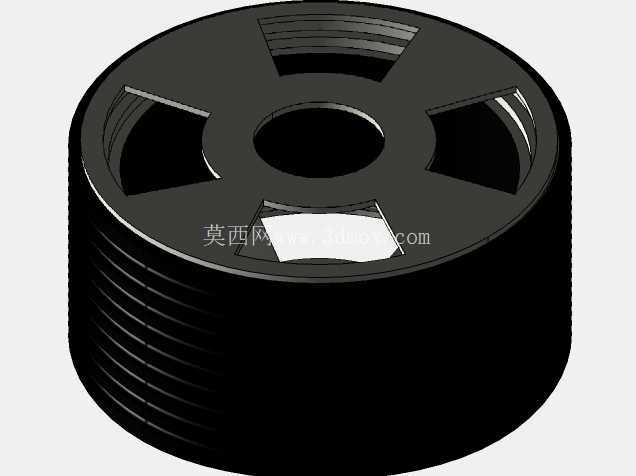

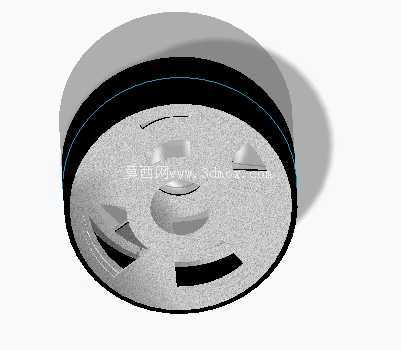

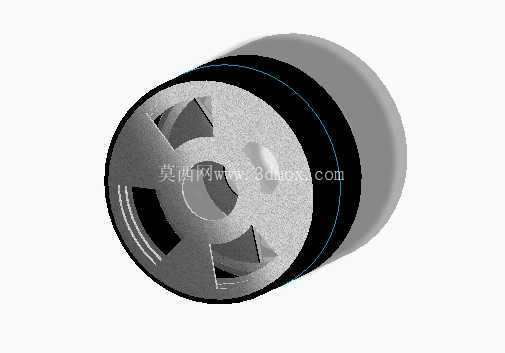

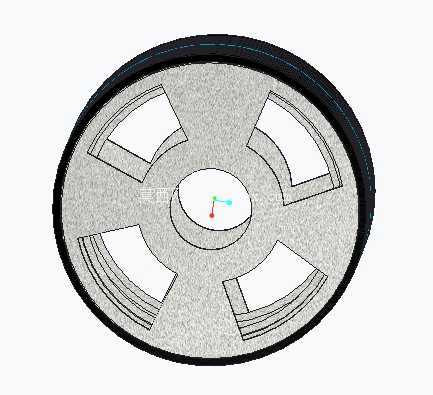

　　从结构拆分来看，整个轮体分为外圈橡胶胎体、中间辐条式轮毂两个核心部分，外圈胎面做了等距环向凹槽设计，不是随意做的纹理，一方面是增加胎面和地面接触时的形变空间，在环氧地坪、水磨石、短绒地毯这类常见室内地面行走时，能有效提升接触摩擦力，减少起步、制动阶段的打滑概率；另一方面环向槽也能在碾过地面细小碎屑时，给杂物留出避让空间，避免硬物卡滞在胎面和地面之间造成轮体跳动，影响行走精度。轮毂部分采用了五辐式对称开孔结构，五个辐条沿中心安装孔等角度均分，相邻辐条之间的扇形开孔，除了最直观的减重效果外，还能在轮体注塑成型（如果采用工程塑料轮毂方案）时减少壁厚不均带来的缩痕问题，同时日常维护时，透过开孔就能直接观察到内侧驱动轴、轴承的磨损情况，不用完全拆卸轮体就能做初步故障排查。

　　设计过程中，中心安装孔的公差配合是反复调整的部分，最初按常规间隙配合做的方案，在样机测试时出现了轮体和驱动轴不同心的问题，行走时轮面跳动量超过0.3mm，直接导致AGV的直行偏差率超标，后来把安装孔的公差调整为基孔制过渡配合，同时在轮毂中心孔端面增加了一圈0.2mm高的定位止口，和驱动轮座的凸台配合，装配时只要止口完全贴合，就能保证轮体的同轴度控制在0.1mm以内，大幅降低了装配时的调校难度。另外轮毂辐条和外圈胎体连接的位置，都做了R2的圆角过渡，没有直角结构，避免轮体承受径向冲击时，应力集中在直角位置造成辐条断裂——之前做同类轮组测试时就出现过直角过渡的样件，在1.2倍额定负载跌落测试时，辐条根部直接开裂的问题，加了圆角过渡之后，同等测试条件下的应力值下降了近40%，结构强度冗余完全满足使用要求。

　　安装边界上，这款轮体的轴向宽度控制在适配常规200mm轮径驱动模组的尺寸区间，中心安装孔的直径匹配市面上常用的6mm、8mm直径驱动轴，不需要额外做轴套转接就能直接装配；轮毂外侧没有突出的安装凸缘，整个轮体的安装端面和轮毂侧面齐平，多轮组排布时，相邻轮体之间的最小间隙可以控制在5mm以内，不会出现轮体之间的干涉问题，适合空间紧凑的小型移动设备布局。胎面的橡胶材质选用邵氏硬度65A的丁腈橡胶，既不会因为硬度过高在光滑地面打滑，也不会因为硬度过低造成长期受压后胎面永久形变，静置存放30天的形变量控制在2%以内，不会出现长期停置后轮体失圆的问题。

　　实际应用场景里，除了小型AGV和教学机器人，这款轮组的结构也可以适配小型电动玩具、实验室移动测试平台、轻型手推工具车的行走部件，只要根据具体负载调整辐条的壁厚和胎面的宽度，就能快速衍生出不同负载等级的变体结构，不需要重新做整体的架构设计。建模过程中所有特征都采用全参数化关联，胎面的槽间距、辐条厚度、中心孔直径、轮体总直径这些核心尺寸都设置了可调参数，后续做同系列不同规格的轮组时，只需要修改对应参数就能自动重建模型，大幅减少重复建模的工作量，也能保证同系列产品结构的一致性，避免不同规格设计时出现结构细节的错漏。另外在做结构校验时，通过有限元模拟1.5倍额定负载下的径向受力，辐条的最大形变值不到0.05mm，完全满足行走过程中的刚度要求，不会因为受力形变造成胎面偏磨，延长轮组的实际使用寿命。
