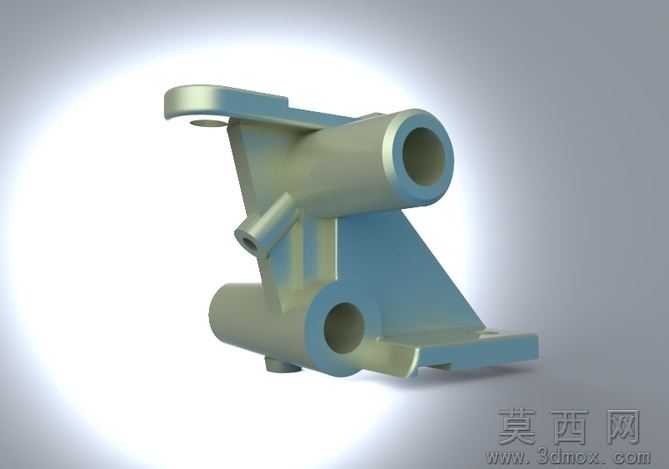

多接口支架类机械零件三维设计作品

该机械零件采用三维参数化建模方式完成整体构建，建模过程中重点运用布尔运算逻辑完成实体的合并、切除与修整，精准实现了多管状接口与支撑基体的一体化结构。建模初始阶段先梳理零件的功能需求，明确该构件作为支撑转接件需要同时承载多组管路对接、结构支撑的作用，因此先绘制基体的支撑轮廓草图，通过拉伸、拔模等基础特征构建出三角形支撑的主体基座，保证基座部分具备足够的结构强度与安装贴合面。随后依次构建不同轴向、不同孔径的管状对接结构，针对斜向布置的细管接口，通过基准面偏移、轴线定位的方式确定安装位置，再采用凸台拉伸完成管体基础形态，最后通过布尔加运算将管体与支撑基座合并为单一实体，避免装配间隙带来的结构误差。对于管体的内孔结构，采用布尔差运算从实体中切除对应直径的圆柱区域，精准控制孔深与同轴度，保证管路对接时的密封性与装配精度。零件边缘的安装挂耳结构，通过草图绘制挂耳轮廓后拉伸成型，再切除挂耳上的安装通孔，同时对所有锐边进行圆角过渡处理，避免应力集中问题。材质设置上选用哑光金属材质，模拟铸钢零件的表面质感，调整材质的粗糙度、反射参数让渲染效果更贴近实际机加工后的金属表面状态，渲染时采用侧方主光源搭配环境补光，突出零件的结构层次与管孔的深度感，清晰展现各个接口的位置关系与支撑结构的形态。建模过程中还通过2D到3D的特征转换方法，将平面轮廓快速映射为三维实体特征，提升复杂曲面衔接处的建模效率，同时反复校验各个特征的尺寸参数，保证不同管径的接口尺寸、支撑面的平面度、安装孔的位置度都符合机械设计的公差要求，整体结构兼顾了轻量化与结构刚性，没有多余的冗余结构，各个功能区域划分清晰，能够直接用于后续的装配验证与工程图导出。
