立式带夹座三角支撑轴承固定支架

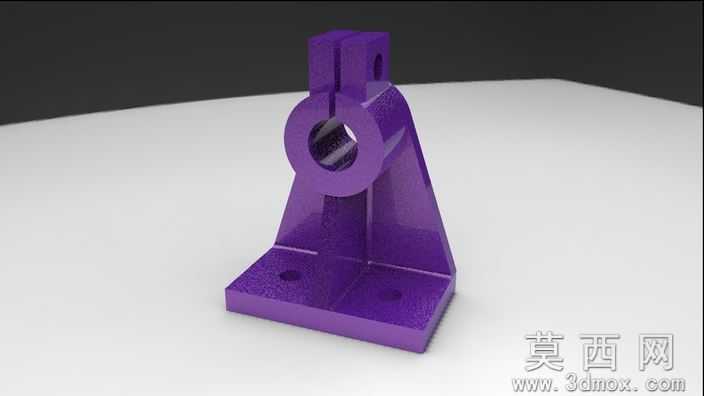

本作品为立式带夹装结构的三角支撑轴承固定支架，采用三维参数化建模方式完成全结构设计，建模过程中严格遵循机械加工工艺的尺寸公差逻辑，对每一处安装孔位、配合面、壁厚参数都做了精准约束，确保模型可直接对接后续的工程图导出与生产加工环节。渲染阶段采用金属磨砂不锈钢材质，还原了金属机加工零件的真实质感，通过三点布光方案突出零件的棱边倒角、安装孔沉台、三角加强筋的结构细节，阴影过渡柔和自然，清晰展现零件的立体形态与结构层次。从结构设计来看，该支架底部为方形安装底板，底板上对称设置两个沉头安装孔，用于将整个支架固定在设备基座平面上；底板上方设置两块对称分布的三角加强筋板，筋板从底板边缘向上延伸连接至上部的环形夹座主体，三角筋的设计大幅提升了支架整体的结构刚性，可有效降低支架承载轴类零件时的形变风险，避免受力后出现偏摆、共振问题。上部的环形夹座采用开口剖分设计，夹座顶部延伸出带锁紧孔的双耳结构，通过锁紧螺栓可调整夹座的内孔抱紧力，适配不同直径公差的穿入轴类零件，实现轴件的径向定位与固定；夹座侧面还延伸出一个带横向通孔的小型凸台，可用于安装限位销、传感器支架等附属配件，拓展支架的使用场景。设计思路上围绕“高刚性、易安装、可调节”的核心需求展开，摒弃了冗余的结构设计，在保证结构强度的前提下尽可能优化零件壁厚，减少不必要的材料占用；所有棱边都做了0.5mm的倒角处理，既避免机加工后出现锐边毛刺，也能降低应力集中风险，提升零件的长期使用寿命；各安装孔的位置都做了同轴度、位置度的参数约束，确保实际装配时不会出现孔位错位、配合卡滞的问题。整个模型的结构逻辑清晰，建模步骤规整，所有特征都保留了可编辑的参数，方便后续根据实际使用需求调整夹座内径、安装孔距、整体高度等关键尺寸，可直接用于机械设计教学、设备改造方案验证、非标零部件选型参考等场景。
