多孔凸台盘类机械连接基座结构设计

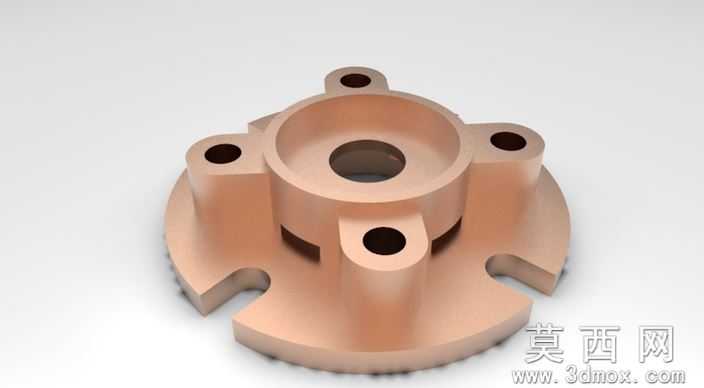

做这个盘类连接基座的建模时，我是从加工适配的角度切入的，毕竟这类零件最终要走CNC精铣加工，建模阶段就得把后续加工的避空、余量、装夹点位都考虑进去，不能只画个好看的外形。最开始画主体轮廓的时候，没直接用整圆拉伸到底，而是先把底部盘体的缺口槽位置留出来，这几个缺口不是随便切的，是对应装配时相邻组件的凸台让位，要是做成整圆盘，装配时会和周边零件发生干涉，切槽的弧度我反复调了三次，一开始槽边留的壁厚太薄，算下来加工时震刀风险很高，后来把槽的内凹半径收了1.2mm，既保证了让位空间，又让最薄处的壁厚保持在3mm以上，精加工的时候不会因为切削力导致边缘变形。中间的主腔体是整个零件的核心配合位，建模时特意把腔体内壁的拔模斜度控制在0.5度，这个角度刚好兼顾后续铜件脱模和装配时的轴孔配合间隙，不会因为斜度太大导致配合松旷，也不会因为没有斜度造成装配卡滞。周围四个带孔凸台的高度不是完全一致的，对应不同方向的连接螺栓穿装需求，其中一个凸台比另外三个高出2mm，是因为那个方向的连接件厚度更大，要是做一样高，螺栓拧紧时会出现压合不实的问题，凸台上的安装孔我特意做了孔口倒角，不是为了好看，是装配时引导螺栓顺利穿入，也能去除机加工后的孔口毛刺，避免装配时铁屑掉落到配合面里。曲面处理上，所有凸台和盘体的衔接处都做了R2的过渡圆角，一开始想做直角衔接，后来考虑到铜材质的应力集中问题，直角位置在受交变载荷时容易出现裂纹，改成小圆角过渡后，应力能顺着圆弧面分散开，而且加工时圆角走刀比直角抬刀落刀的痕迹更淡，成品表面质感更好。材质调试的时候选了紫铜质感，不是随便选的金属材质，而是把粗糙度调到1.6，反射率压到30%左右，模拟精铣后铜件的亚光金属质感，不会像镜面铜那样反光过强看不清结构细节，也不会因为太暗显得零件厚重笨拙。整个模型的所有特征都是参数化关联的，要是后续需要调整安装孔的孔距或者腔体直径，直接改参数就能同步更新所有关联特征，不用重新画一遍，不管是拿来做加工实训的练习模型，还是作为实际设备里的连接基座改型，都能直接用，不用再做大量的模型修整工作。
