盘座式多通路金属连接阀体结构设计

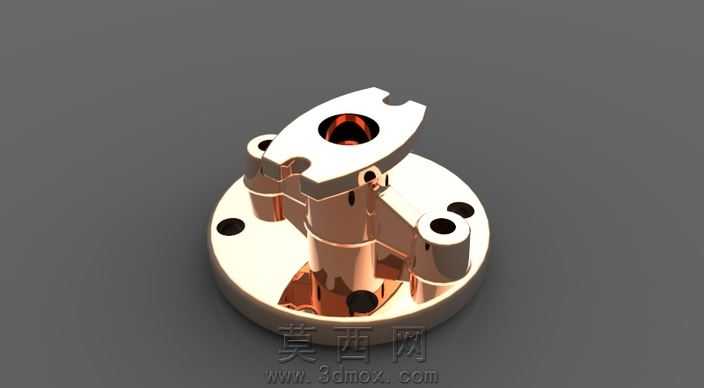

该作品为盘座式多通路金属连接构件，建模阶段以圆形安装基座为设计基准，首先绘制基座外圆轮廓与端面均布的安装沉孔，确定构件的整体安装定位基准，再向上逐层构建多组交错排布的通路连接结构，每一处连接端口都严格匹配通路的同轴度要求，建模过程中对各通路的相交位置做了平滑过渡处理，避免内部流道出现直角阻滞区域，同时在基座与上部通路结构的衔接位置做了加厚补强设计，保障构件整体结构强度。渲染阶段采用高反光抛光金属材质，模拟铜合金精加工后的表面质感，通过环境光的多角度反射凸显构件各曲面的加工精度与轮廓细节，搭配深灰色哑光背景突出金属构件的光泽质感，渲染时调整光线角度让各安装孔、通路端口的内部结构清晰可见，完整呈现构件的内外结构特征。结构设计上，圆形基座端面预留的多个沉孔用于构件的定位安装，可实现与配套安装面的稳固贴合，上部伸出的多组不同朝向的连接端口，可同时对接多组外部管路，实现多通路的介质汇流或分流功能，各端口的孔径根据通路流量需求做了差异化设计，部分端口旁设置的小型定位孔用于外接管路的防转定位，避免管路连接后出现松动偏转。设计思路围绕紧凑化多通路连接需求展开，将多组通路集成在单一盘座构件上，减少传统多通路连接所需的转接零件数量，降低管路系统的泄漏风险，同时整体结构采用一体化建模思路，各部分衔接自然无突兀转折，既保障了构件的结构刚性，也兼顾了金属零件加工的工艺可行性，各外表面均设计为适合机加工的规则曲面，安装孔与通路端口的位置公差符合常规机械加工的精度要求，可直接用于后续的加工工艺规划与样件制作。
