Rhino环境下啮合式斜齿传动轮组结构

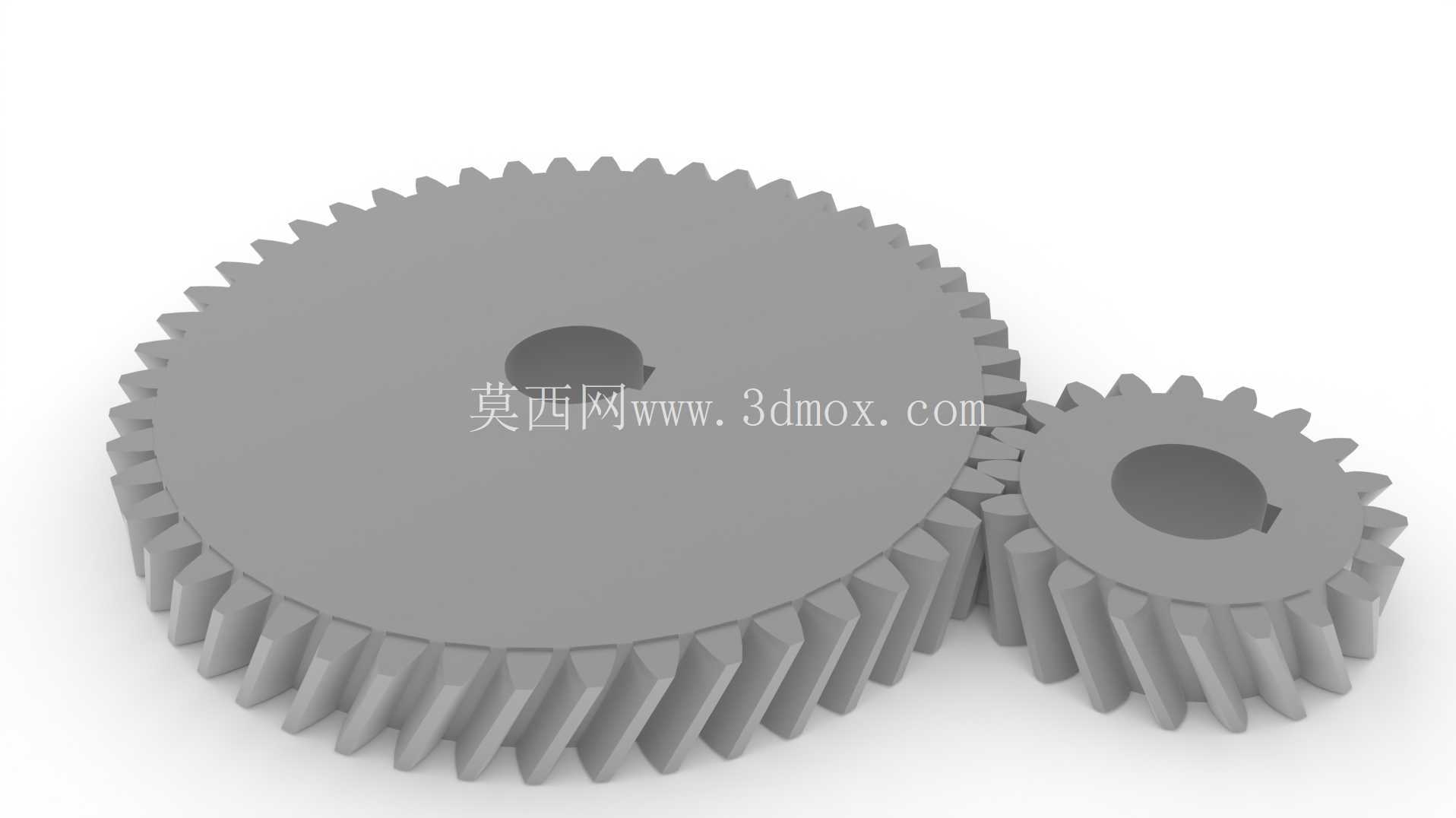

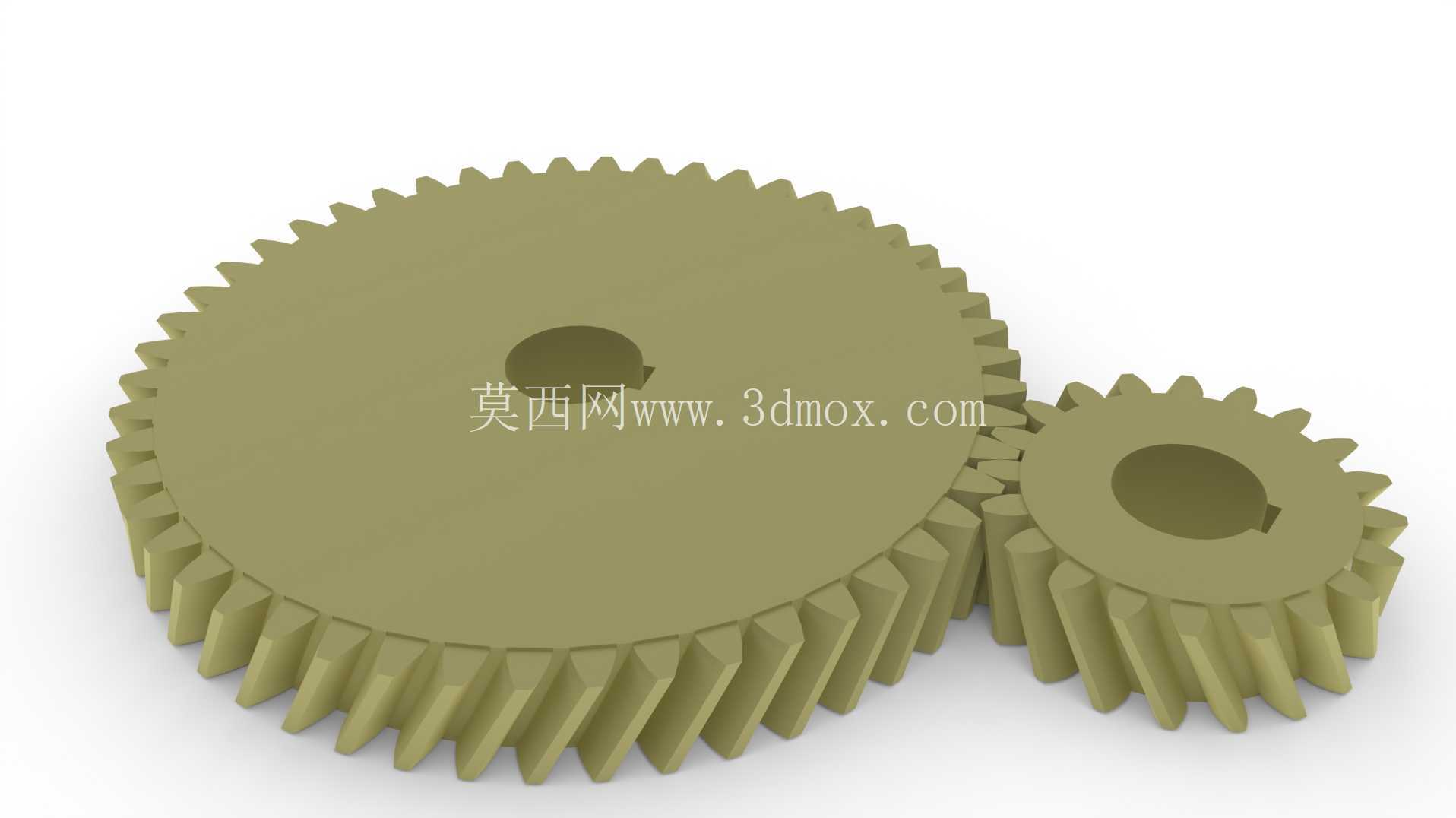

　　这套斜齿啮合轮组的设计，最初是针对中低速重载传动场景的降噪需求做的方案，区别于常规直齿圆柱齿轮的瞬时线接触啮合逻辑，斜齿的齿向存在固定螺旋角，啮合过程中轮齿是从齿端局部接触逐步过渡到全齿宽啮合，再逐步脱离啮合，不会出现直齿轮传动时整齿突然啮入啮出带来的冲击载荷，在输送线驱动、小型减速机动力级、轻工设备传动箱这类对运行平稳性有要求的场景里，能有效降低传动噪音与动载荷系数。从结构细节来看，两个啮合轮的中心距是按照模数、齿数与螺旋角的匹配关系计算得出，齿顶间隙控制在标准模数的0.25倍区间，避免啮合过程中出现齿顶干涉，同时预留合理的润滑脂存储空间，适配脂润滑的低速传动工况。

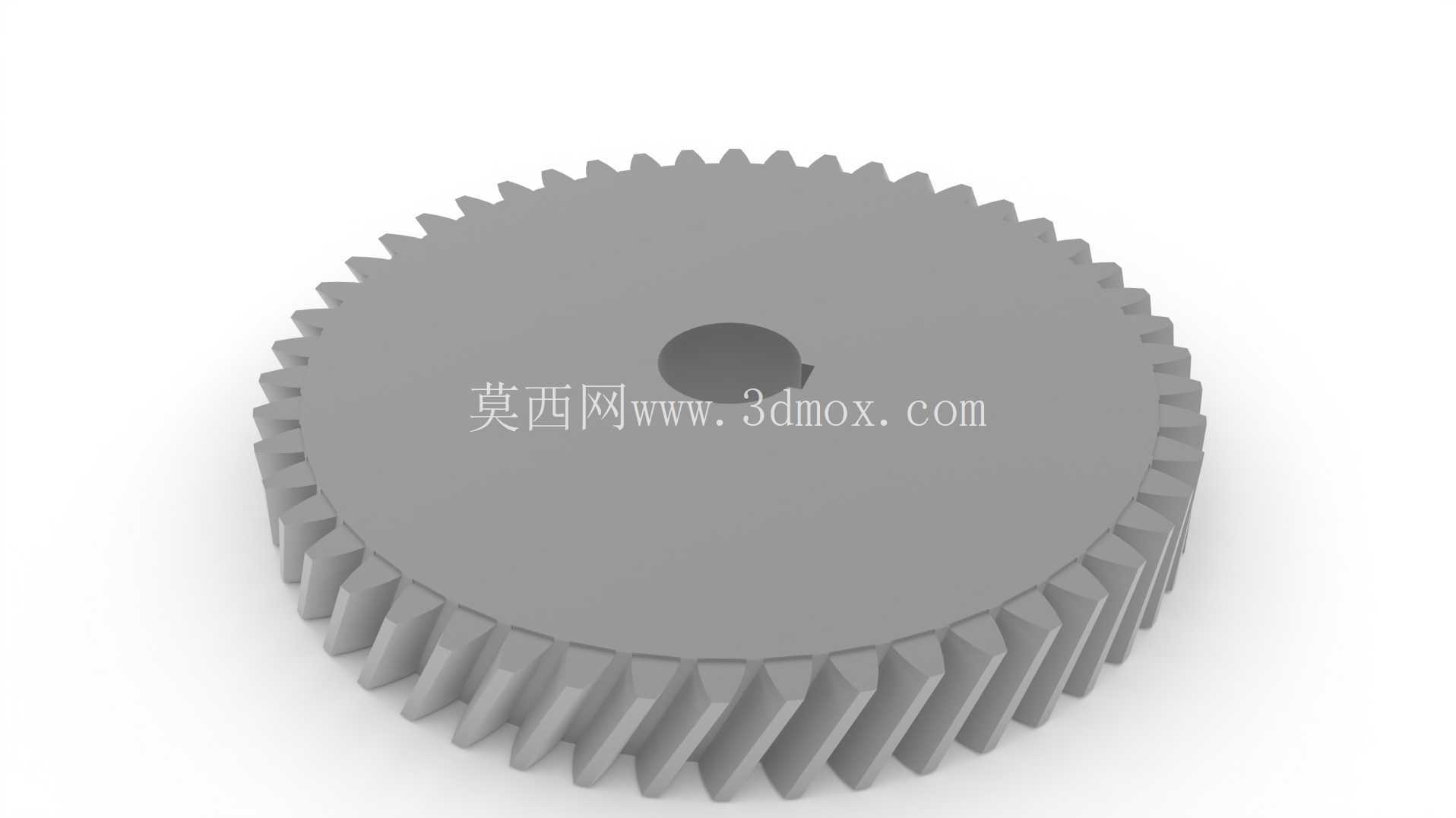

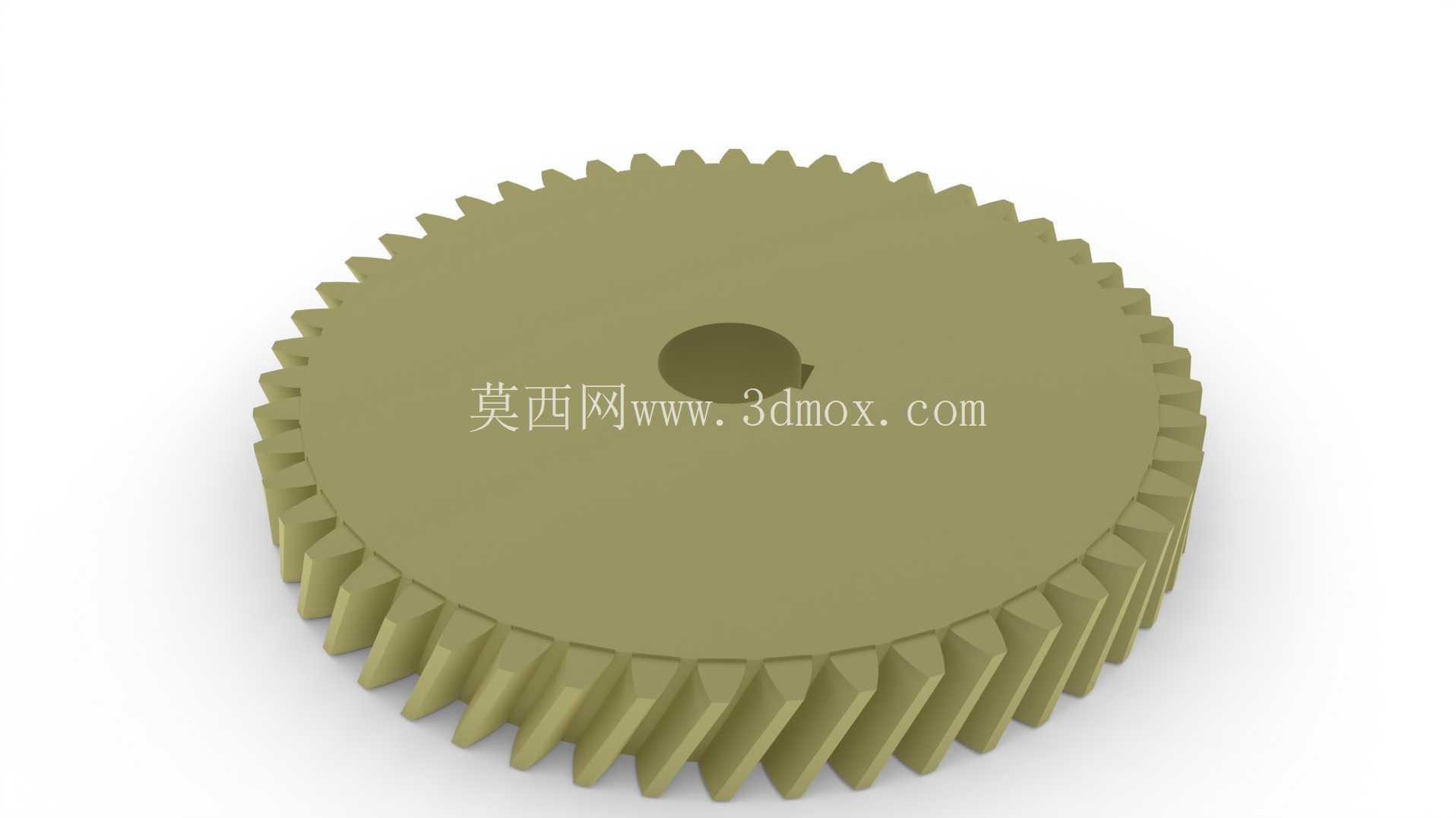

　　轮体中心的键槽采用普通平键的安装基准设计，键槽的对称度公差按照IT7级精度控制，能保证轮体与传动轴装配后不会出现偏心偏载，减少传动过程中的径向跳动。设计过程中首先确定的是传动比参数，根据配套驱动电机的额定转速与工作端的需求输出转速，匹配两个齿轮的齿数比，再结合安装空间的边界限制调整齿顶圆直径，确保轮组安装后不会与传动箱内壁、周边的支撑筋位产生空间干涉。齿面的螺旋角选取了常用的15度取值，这个角度下轴向力处于可控范围，不需要额外加大轴承的轴向承载选型，同时能保证足够的啮合重合度，相比直齿轮重合度提升30%左右，单齿承受的载荷会相应降低，能延长轮组的使用寿命。

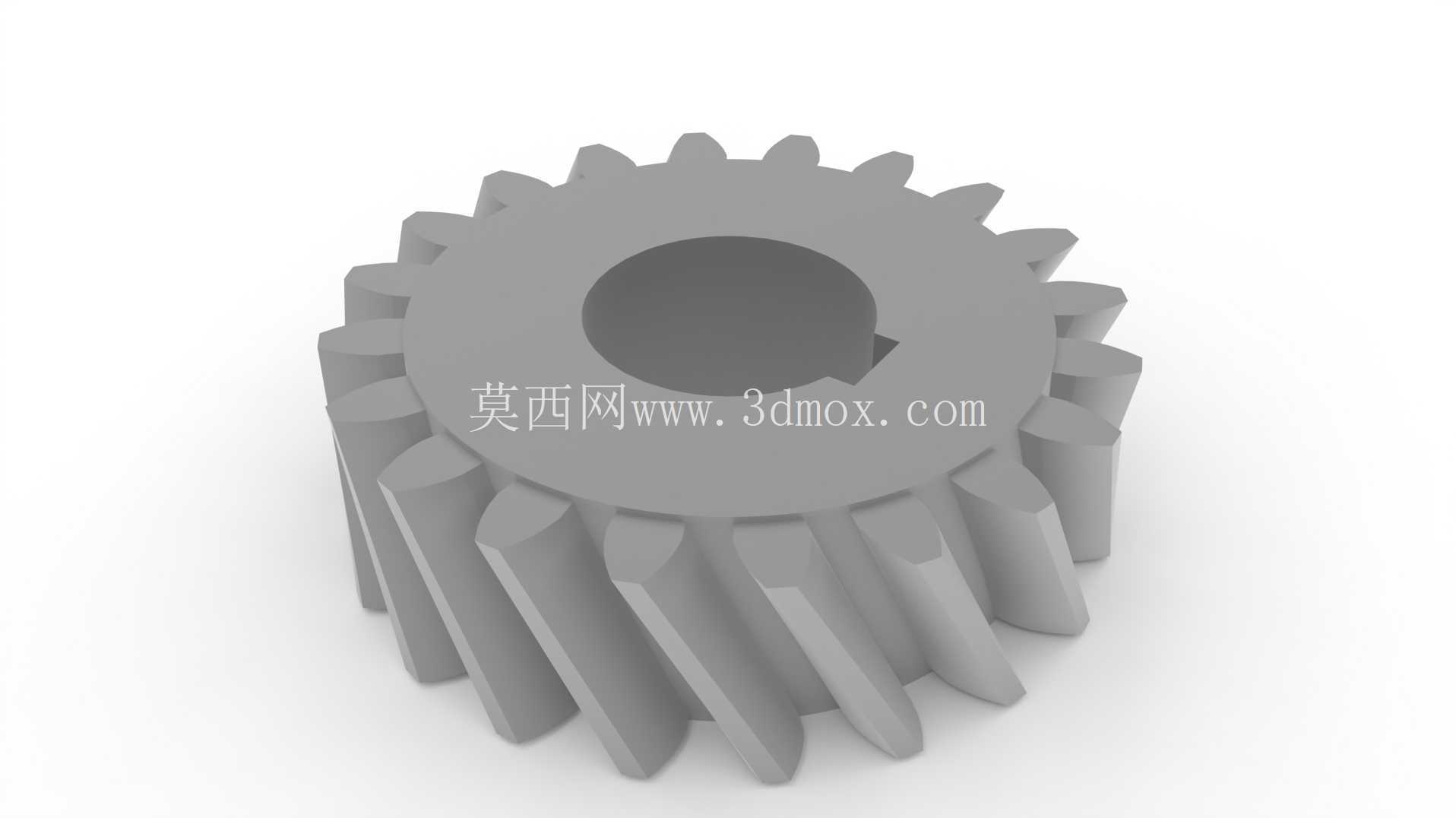

　　齿宽的设计参考了齿宽系数的常规取值范围，小齿轮的齿宽比大齿轮宽出2到3毫米，避免装配时的轴向错位导致啮合齿宽不足，出现局部应力集中的问题。从安装边界来看，轮组的轴向定位依靠轴肩与轴用挡圈实现，齿轮端面与轴肩的贴合面粗糙度控制在Ra1.6，保证装配后定位可靠，不会出现轴向窜动。啮合侧隙按照中等精度传动的要求选取，既能补偿热膨胀带来的尺寸变化，也能容纳一定的润滑介质，避免轮齿出现卡滞。在实际应用场景中，这类斜齿轮组常被用在小型食品包装设备的动力传输环节、自动化输送线的驱动端、小型木工机械的传动箱内，相比蜗轮蜗杆传动它的传动效率更高，相比同步带传动它能传递更大的扭矩，且不需要频繁调整张紧力，维护成本更低。

　　建模过程中齿廓的生成是按照渐开线齿形的生成逻辑，结合螺旋线扫掠完成齿面造型，齿根处做了标准的圆角过渡，避免应力集中导致的轮齿断裂，轮体的辐板部分采用实心结构，适配小模数齿轮的加工工艺，不管是后续做注塑开模还是粉末冶金加工、滚齿机切削加工，都能直接提取模型的参数做工艺转化。需要注意的是，这类斜齿轮传动会产生轴向分力，在配套的轴系设计时，配对轴承需要选取能承受一定轴向载荷的类型，比如深沟球轴承或者角接触球轴承，轴承的安装位置要靠近齿轮轮体，减少轴的悬臂长度，降低轴的弯曲变形量，保证轮齿啮合时的接触精度。另外在装配时需要保证两个齿轮的轴线平行度误差在允许范围内，否则会出现轮齿一端接触偏载的情况，加速齿面磨损，严重时还会出现断齿故障。这套轮组的参数匹配也考虑了通用互换性，模数采用标准模数系列，能和同参数的标准斜齿轮实现互换，降低备件的采购成本。
