正交啮合直齿锥齿轮传动副结构

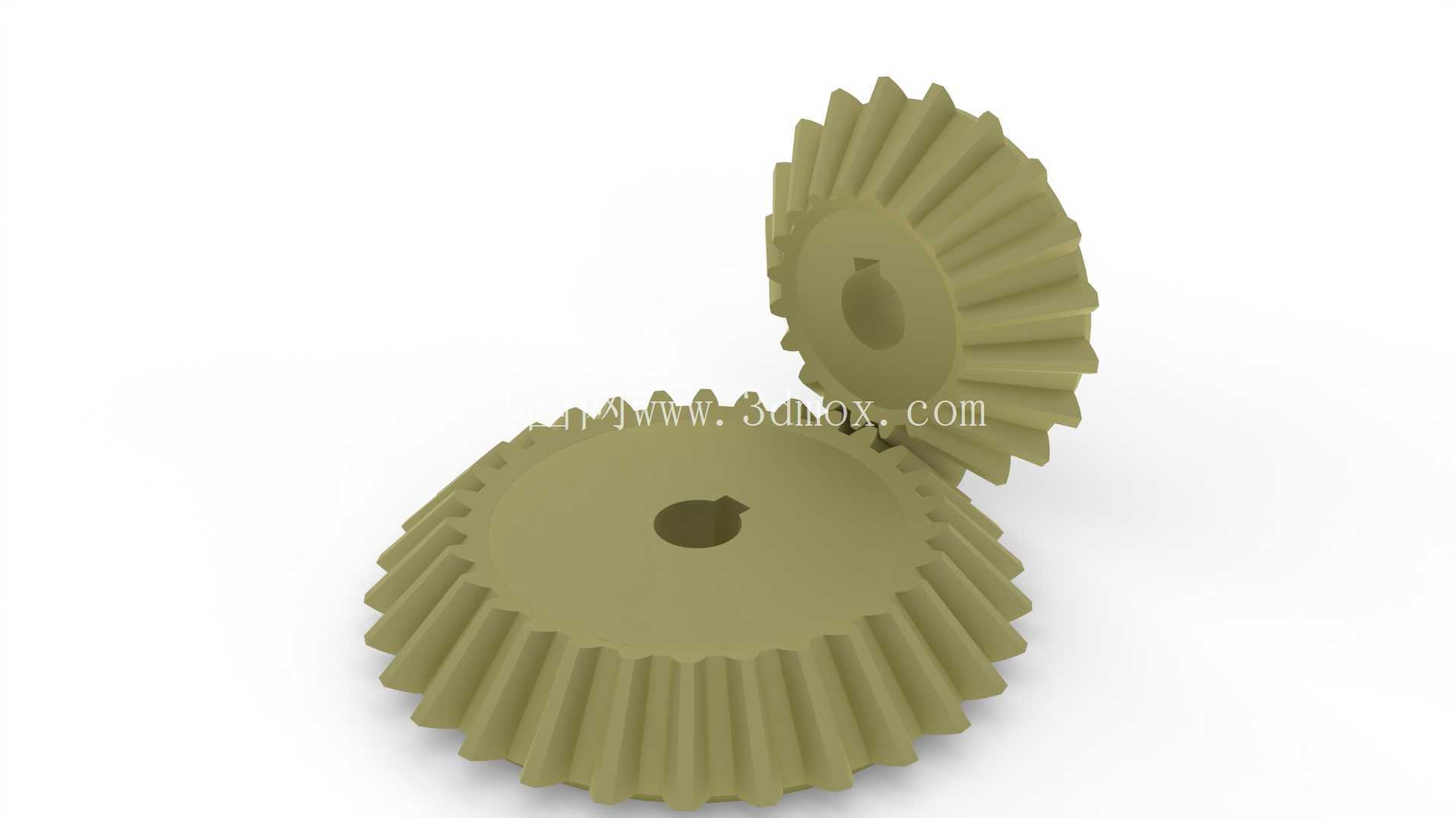

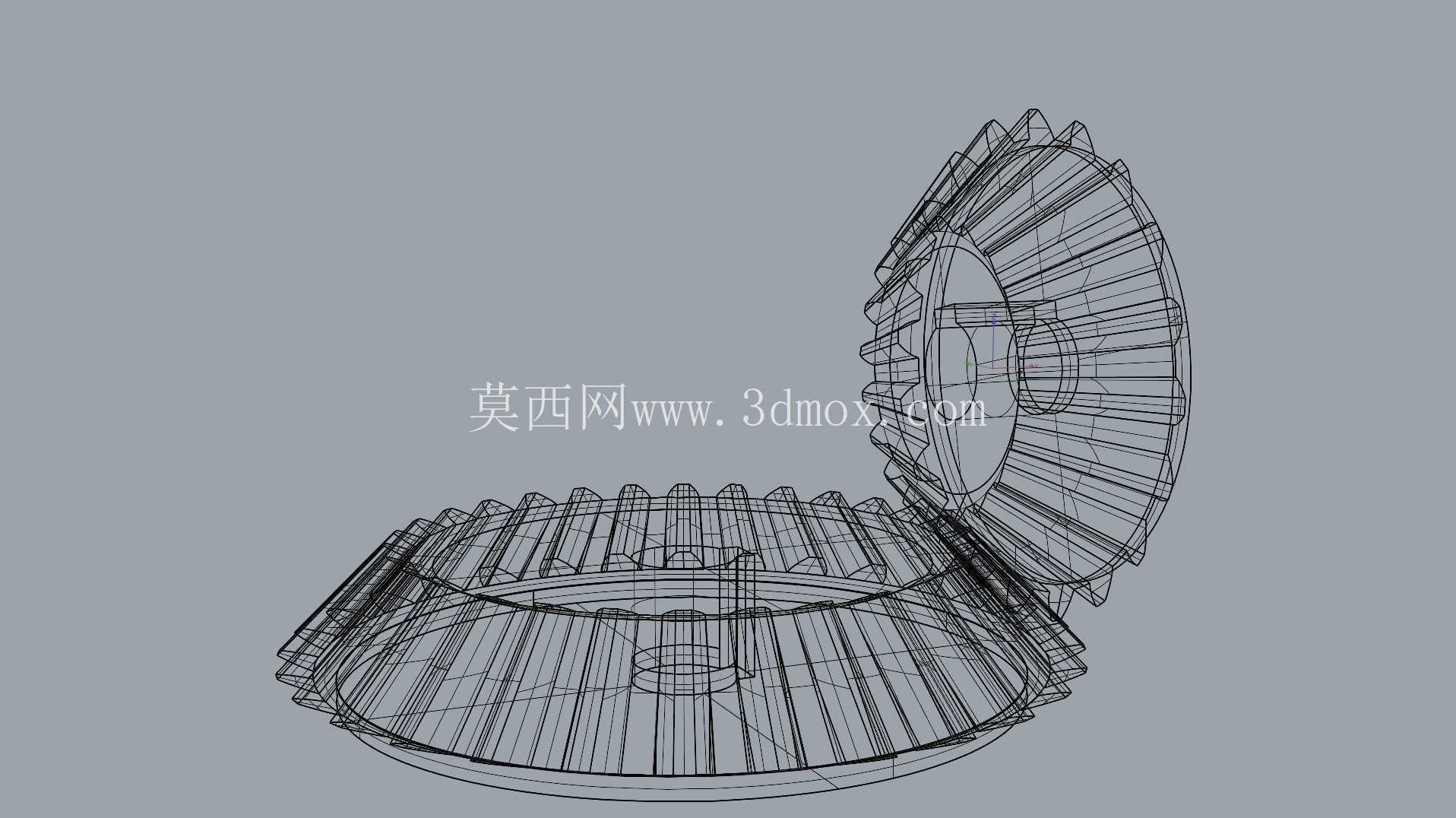

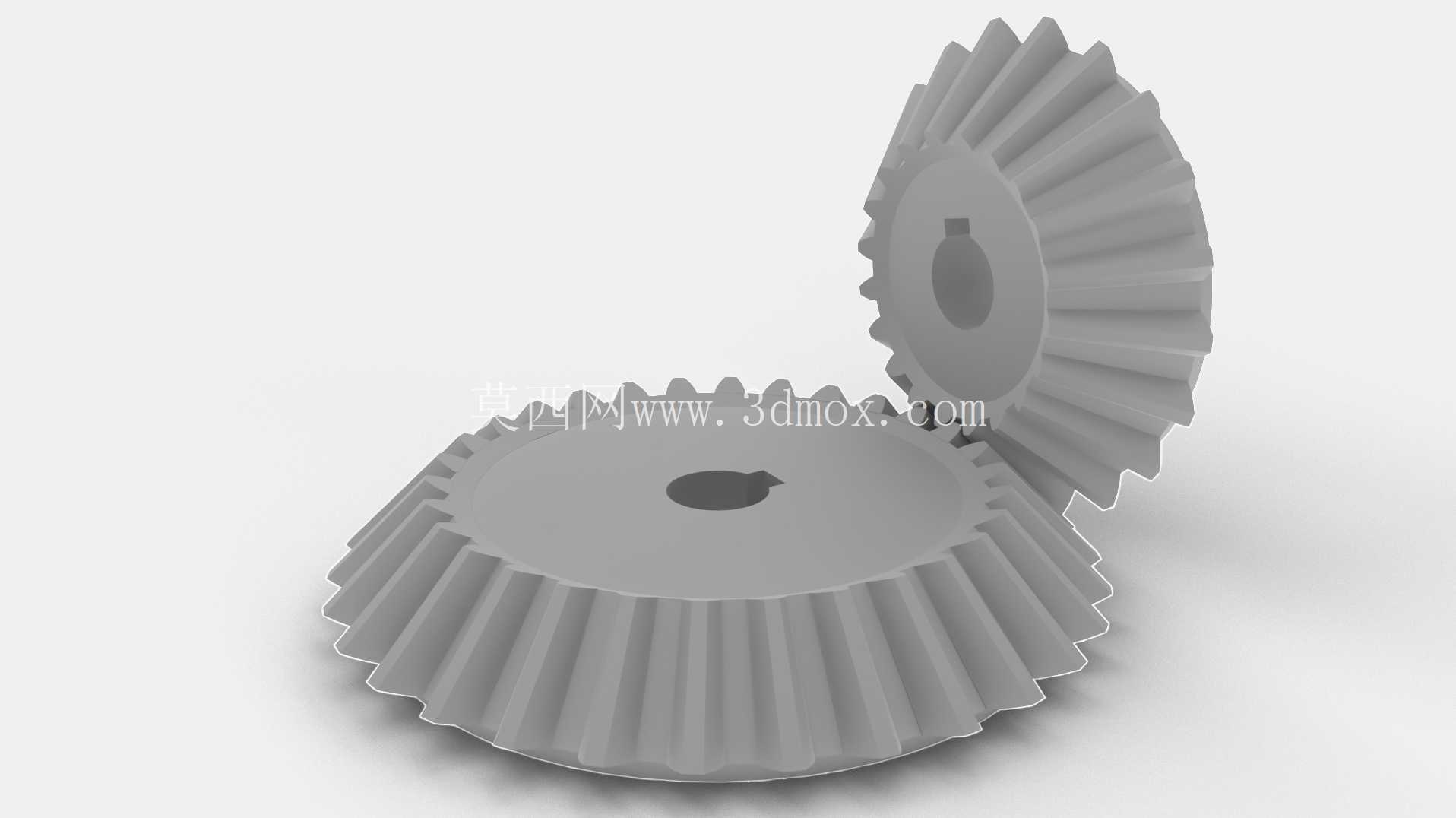

　　这套锥齿轮传动副采用标准直齿锥齿型设计，核心应用场景覆盖两相交轴间的旋转运动与扭矩传递，常见于小型机床进给箱、农用机械转向机构、轻工设备传动单元、小型动力传输工位等需要90度换向传动的结构位置，区别于平行轴传动的圆柱齿轮，锥齿轮的啮合特性决定了它能在紧凑空间内完成轴交角方向的动力换向，不需要额外增加中间传动轮组来调整传动方向，能有效压缩整体传动结构的占用空间。从实际功能特性来看，这套配对锥齿轮的齿向沿节锥母线方向分布，啮合过程中轮齿是从齿端逐步进入啮合再逐步退出，相比螺旋锥齿轮它的轴向载荷更小，对支撑轴承的轴向承载力要求更低，不需要额外加装大规格推力轴承来平衡轴向分力，适合中低速、中等载荷的传动工况，日常维护时只需要保证啮合齿面的润滑脂填充充足，就能维持较长的使用寿命，不需要频繁调整啮合间隙。

　　设计过程中首先确定的是两轴的正交轴交角，也就是90度传动的核心边界，在此基础上匹配两个齿轮的节锥角参数，保证两个齿轮的节锥顶点完全重合，避免出现啮合偏载、齿面局部应力集中的问题；齿形参数上采用标准压力角设计，齿顶间隙沿全齿宽保持均匀，避免轮齿啮合时出现齿顶与齿根的干涉，轮毂位置设计有标准键槽结构，能直接与对应直径的传动轴通过平键实现周向固定，不需要额外加工定制连接结构，安装时只需要调整两轴的相对位置，保证啮合齿面的接触斑点沿齿长、齿高方向分布在合理区间，就能保证传动平稳性，不会出现冲击、异响问题。

　　从安装边界来看，两个配对齿轮的背锥端面齐平是安装对位的核心参考标记，装配时不需要复杂的专用工装，只需要通过塞尺检查齿侧间隙在设计允许范围内，同时手动转动输入轴确认没有卡滞、啮合过紧的情况即可完成初步装配；齿轮的轴向定位依靠轴肩与锁紧螺母实现，轮毂长度匹配常规传动轴的安装尺寸，不需要额外加装轴套来调整轴向位置，能直接适配多数常规传动腔体的安装空间。在实际工况适配中，这套锥齿轮传动副的传动比匹配常规小扭矩换向需求，小齿轮作为主动轮时能实现减速增扭的效果，大齿轮作为主动轮时则可以实现升速传动，可根据不同设备的动力输入输出位置灵活调整安装方向，轮齿的齿面粗糙度满足常规润滑要求，采用脂润滑时不需要额外设计复杂的油路结构，能简化整体传动腔体的密封设计，降低整体结构的加工与装配成本。

　　需要注意的是，这类直齿锥齿轮不适合高速重载的传动场景，高速工况下直齿的啮合冲击会带来明显的振动与噪音，因此在选型时需要匹配对应工况的转速与载荷范围，安装过程中要严格保证两轴的轴交角精度，一旦轴交角出现偏差，会导致齿面接触位置偏移，局部应力过大进而出现轮齿过早磨损、断齿的问题；日常运维中定期检查齿面的磨损情况，当齿侧间隙超过设计允许值时及时调整齿轮的轴向位置，补偿磨损带来的间隙增大问题，就能维持传动系统的稳定运行。
