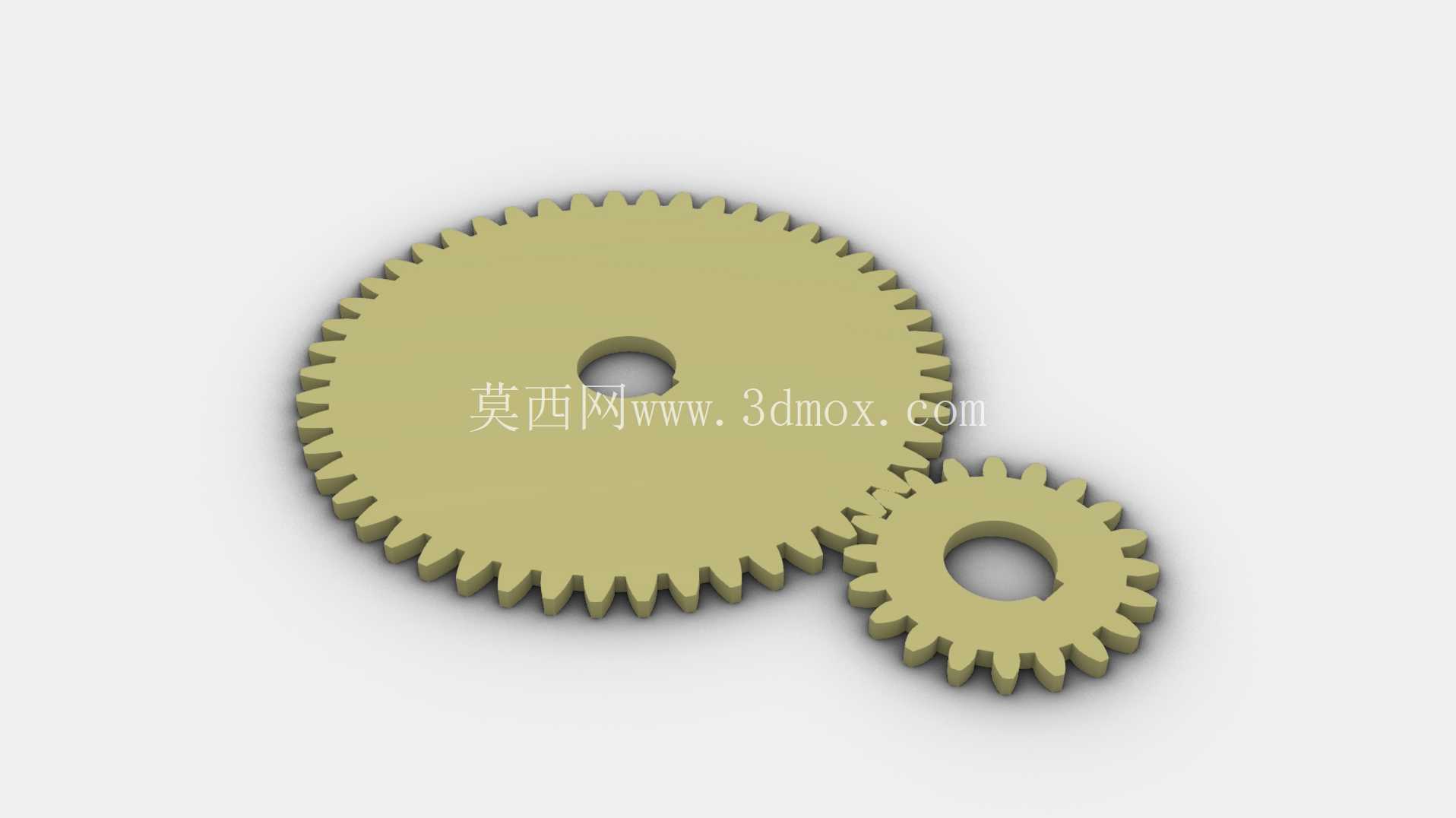

啮合式正齿轮与小齿轮传动结构

　　这套相互啮合的正齿轮与小齿轮结构，是机械传动系统里应用最广泛的基础动力传递单元，日常在轻工输送设备、小型机床进给机构、食品包装生产线的动力分配段、民用机电产品的减速模块里都能见到这类结构的身影，核心作用是在平行轴之间传递旋转扭矩，同时按照齿数比实现固定转速的匹配调整，不需要改变动力源的输出方向就能完成动力的换向传递。从结构设计逻辑来看，这套齿轮采用标准渐开线齿形设计，齿廓曲线经过参数化拟合，啮合过程中齿面接触为线接触状态，重合度控制在合理区间，能保证传动过程中至少有一对轮齿处于啮合状态，避免出现传动卡顿、瞬时传动比波动的问题，运行过程中传动比恒定，不会产生额外的轴向力，支撑轴系只需要承受径向载荷，能大幅降低配套轴承的选型难度与支撑结构的设计复杂度。

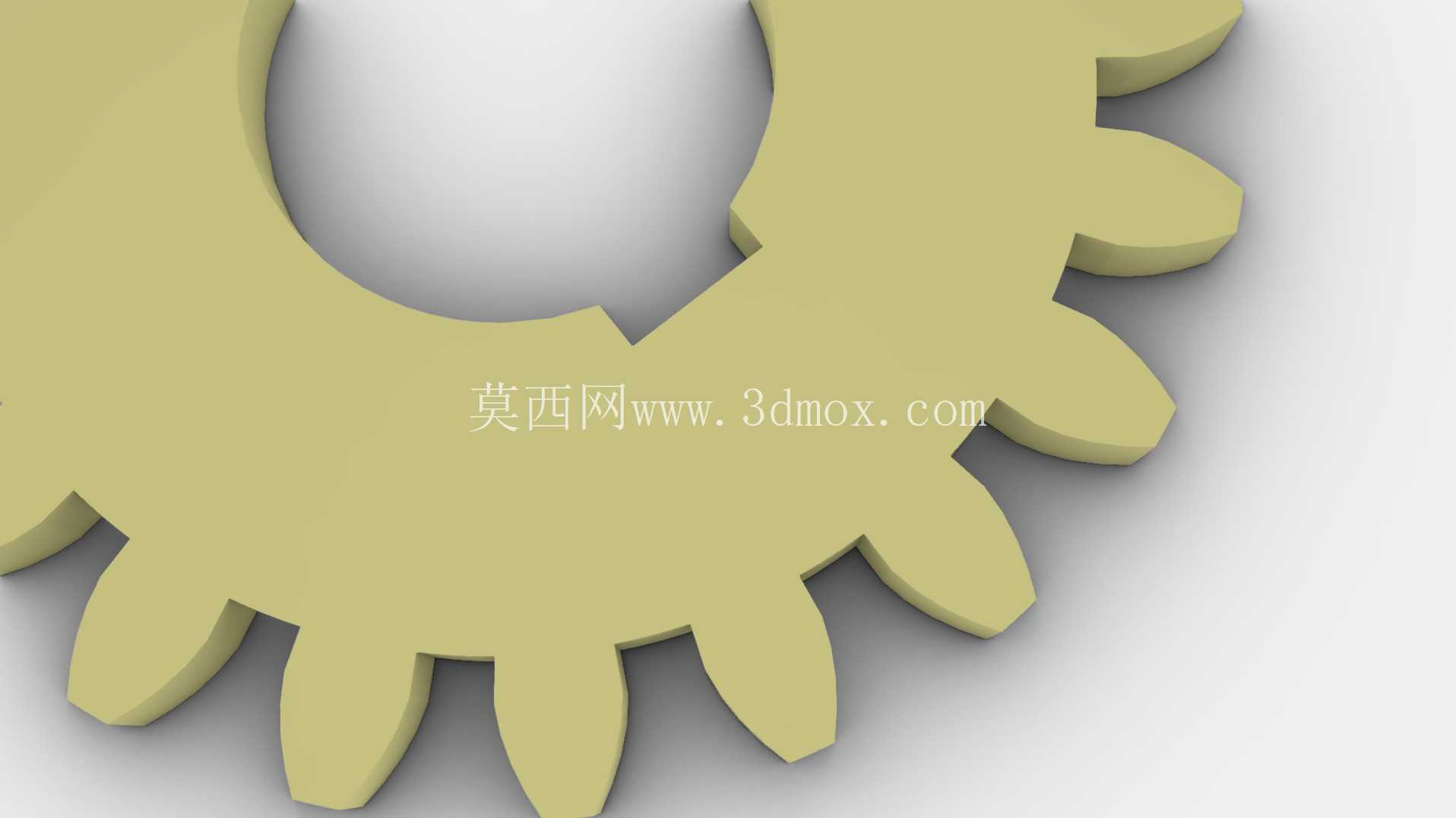

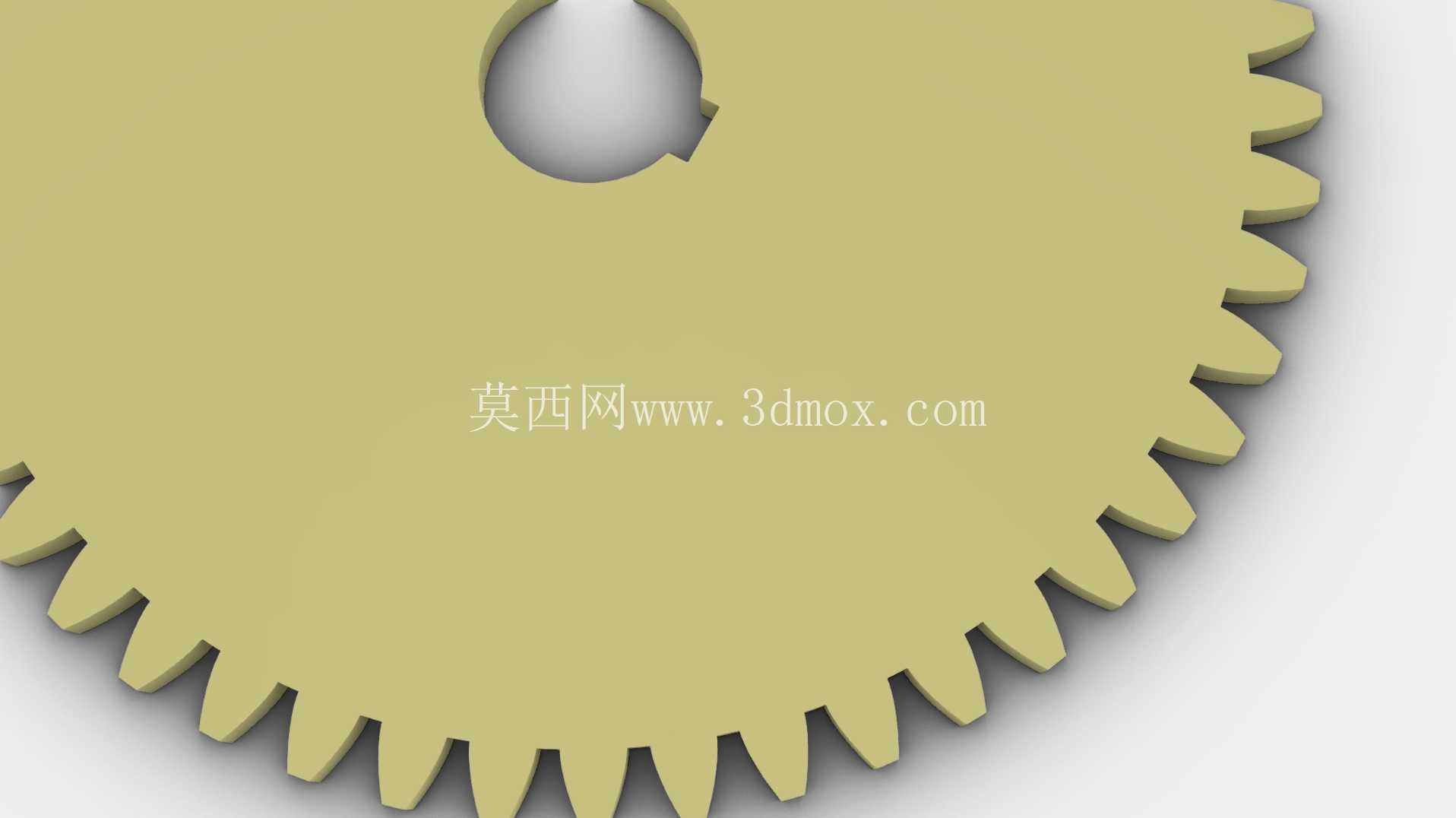

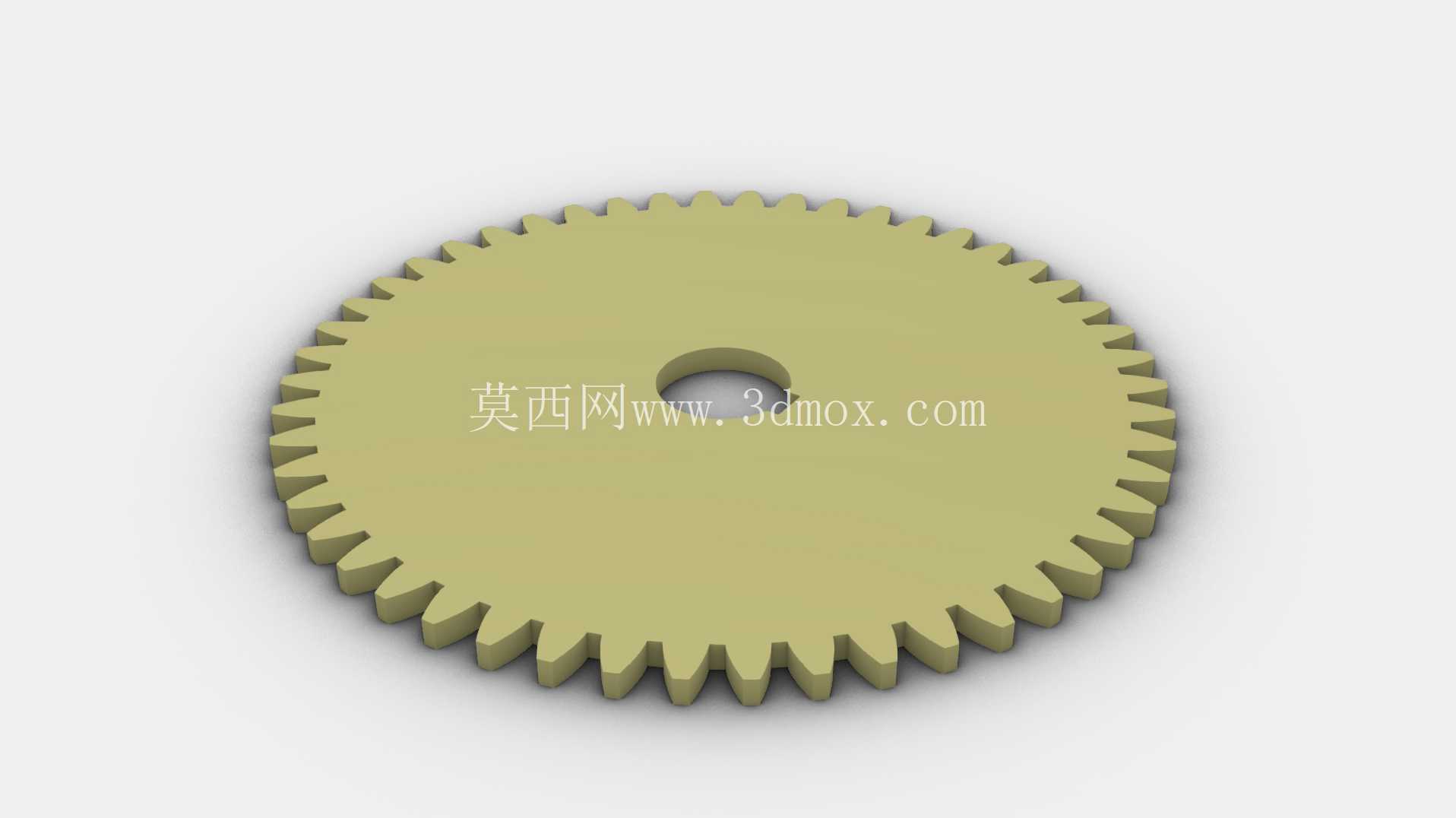

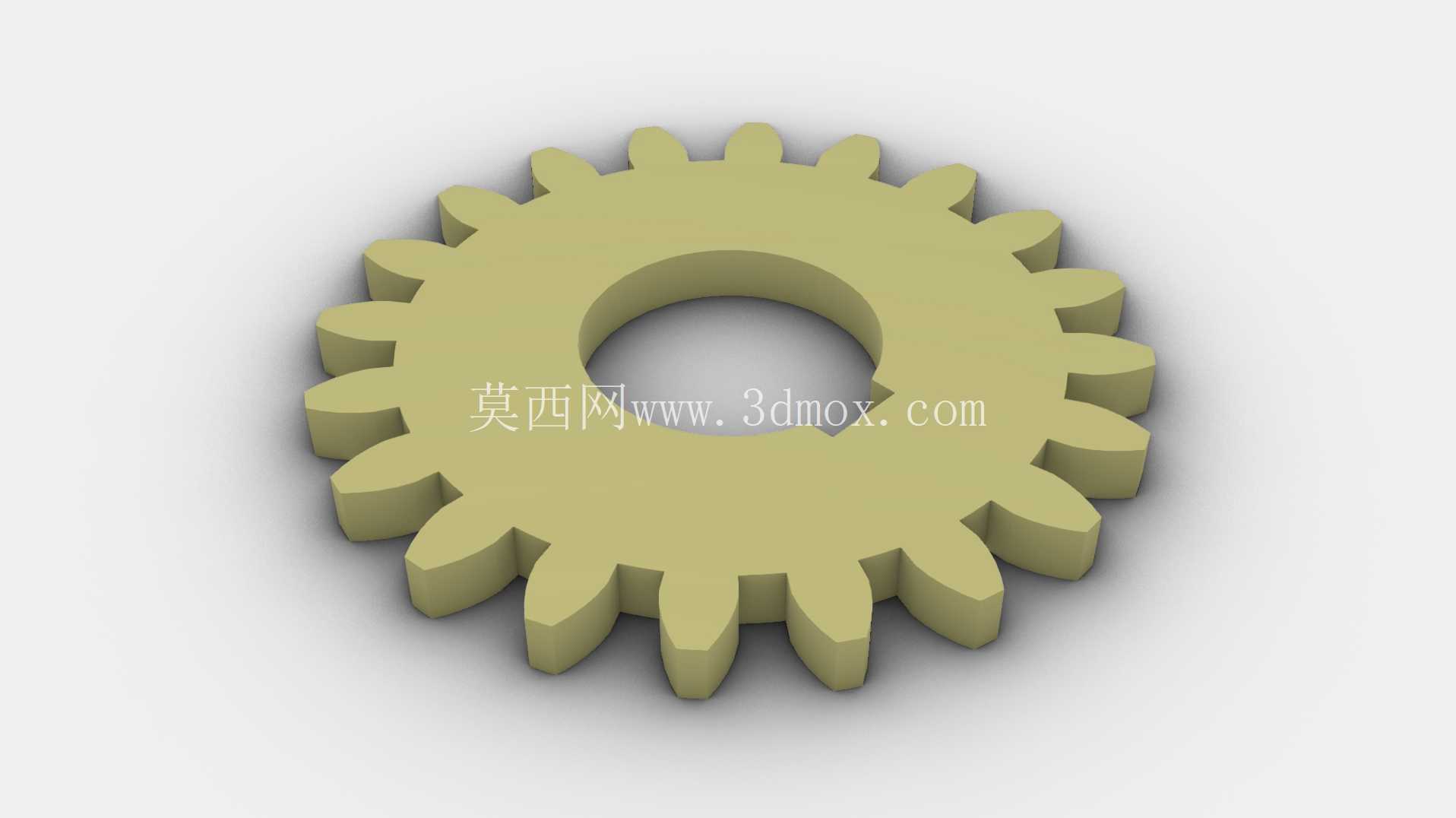

　　大齿轮中心设置的通孔为轴安装孔，孔壁预留的键槽位置可以和传动轴通过平键实现周向固定，避免齿轮运转过程中与轴发生相对滑动；小齿轮的中心安装孔尺寸与大齿轮形成匹配的轴径差，适配不同直径的输入输出轴安装需求，两个齿轮的齿顶圆、齿根圆尺寸按照标准模数匹配设计，安装时只要保证两轴的中心距等于两个齿轮分度圆半径之和，就能实现无侧隙或者微侧隙的啮合状态，既不会因为侧隙过大导致传动回程误差超标，也不会因为侧隙过小出现齿面卡滞、运转磨损加剧的问题。

　　齿宽参数经过匹配设计，两个齿轮的齿面宽度保持一致，啮合时齿面完全对齐，不会出现偏载导致的局部齿面磨损过快问题，齿顶部分做了微小的倒角处理，既可以去除加工过程中产生的锐边毛刺，避免安装过程中划伤操作人员，也能在啮合入齿时起到导向作用，减少入齿冲击带来的噪音与齿面损伤。在实际设备装配场景中，这套齿轮结构的安装边界需要重点关注：两支撑轴的平行度公差需要控制在合理范围内，否则会导致轮齿一端接触另一端脱开，长期运行会出现断齿、齿面点蚀等失效问题；齿轮端面与支撑座侧壁的间隙需要预留足够的热膨胀空间，避免设备长时间运行后齿轮发热膨胀出现端面摩擦。

　　这类正齿轮结构相比斜齿轮、锥齿轮等其他齿轮类型，加工难度更低，普通滚齿机、插齿机就能完成高精度加工，后期维护更换成本也更低，适合对传动精度要求中等、载荷平稳的中低速传动场景，不需要额外设计轴向限位结构来抵消轴向力，整体支撑结构的设计复杂度能降低三成左右。在传动参数匹配上，两个齿轮的齿数差决定了整套传动副的减速比，选型时可以根据输入转速与目标输出转速的比值调整两个齿轮的齿数搭配，不需要改变整体的安装中心距逻辑，只要模数保持一致就能实现互换搭配，给设备的系列化设计提供了很高的灵活度。齿面的设计没有做额外的修形处理，适合载荷稳定、无频繁冲击的工况，如果应用在有瞬时冲击载荷的场景中，可以在现有齿形基础上对齿顶、齿根做修缘处理，进一步降低啮合冲击，提升齿轮的使用寿命。
