简约方块造型相机外观结构三维建模

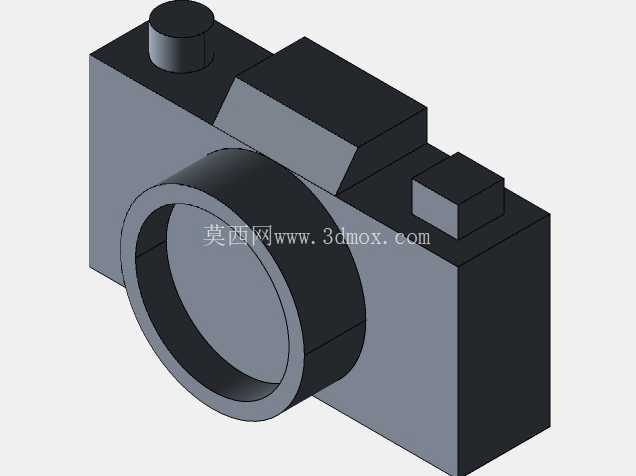

　　这款方块造型的相机外观结构模型，在设计之初就瞄准了入门数码影像设备的轻量化使用场景，区别于传统曲面贴合人体工学的相机造型，整体采用直棱直角的块面拼接逻辑，所有壳体拼接处均做了0.2mm的止口配合设计，既能够保证上下壳装配后的缝隙均匀度控制在0.1mm以内，也能在跌落测试中减少壳体边缘的应力集中问题。镜头部分采用三段式凸台结构，最外层的镜圈预留了UV镜安装的螺纹接口余量，中间段的镜筒做了1.5mm的壁厚设计，既可以容纳内部镜片组的安装空间，也能为后续对焦马达的固定预留M2螺丝柱位置，最内侧的镜座直接与机身前壳做一体化设计，减少了单独装配镜座带来的同轴度误差问题。

　　机身顶部的三个凸起结构分别对应快门按键、取景器凸台与模式拨盘安装位，其中快门按键的柱体做了防转切边设计，按键与壳体安装孔的配合间隙控制在0.15mm，能够保证按键按压行程的顺畅度，不会出现卡滞问题；取景器凸台的高度做了12mm的抬升设计，刚好适配人眼贴合取景时的视线高度，避免额头碰到机身背部的显示屏区域；模式拨盘的方形凸台预留了0.8mm的定位凹点，能够为拨盘的档位定位弹片提供安装基准。机身整体的外形尺寸控制在120mm80mm65mm的边界范围内，属于便携卡片机的尺寸范畴，能够轻松放入上衣口袋，机身背部预留了3英寸显示屏的安装沉台，沉台深度为2mm，刚好能够覆盖显示屏的边框区域，避免屏幕边缘出现漏光问题。

　　在实际的行业应用中，这类简约块面造型的相机常被用作入门级学生摄影器材、文创类联名定制影像设备以及工业现场的图像采集终端，方正的造型更方便做表面丝印、贴膜等二次工艺处理，也能适配标准化的硅胶保护套开模需求，不需要做复杂的曲面分型。设计过程中特意将所有的安装螺丝柱都隐藏在机身侧面的装饰条下方，既保证了外观的整体性，也方便后期维修拆解，电池仓的位置设计在机身底部，仓盖采用卡扣式结构，配合1mm的橡胶密封圈能够达到日常防泼溅的使用要求。

　　机身右侧的握持区域虽然没有做曲面握柄，但特意将边角做了R2的圆角处理，长时间手持也不会出现硌手的问题，机身内部的筋位布局采用纵横交错的网格结构，筋位厚度为1.2mm，既能够提升壳体的结构强度，减少注塑过程中的翘曲变形问题，也能为内部的主板、电池、存储模块提供固定的安装位点，所有筋位的交汇处都做了减胶处理，避免出现注塑缩痕影响外观面的平整度。镜头光轴与机身安装基准面的平行度公差控制在0.05mm以内，能够保证成像画面不会出现倾斜问题，快门按键的中心与镜头光轴的水平距离为45mm，刚好符合单手持机按压快门的手指操作范围，不需要刻意调整手型就能完成拍摄操作。
