3D打印耗材镂空式PLA线轴结构设计

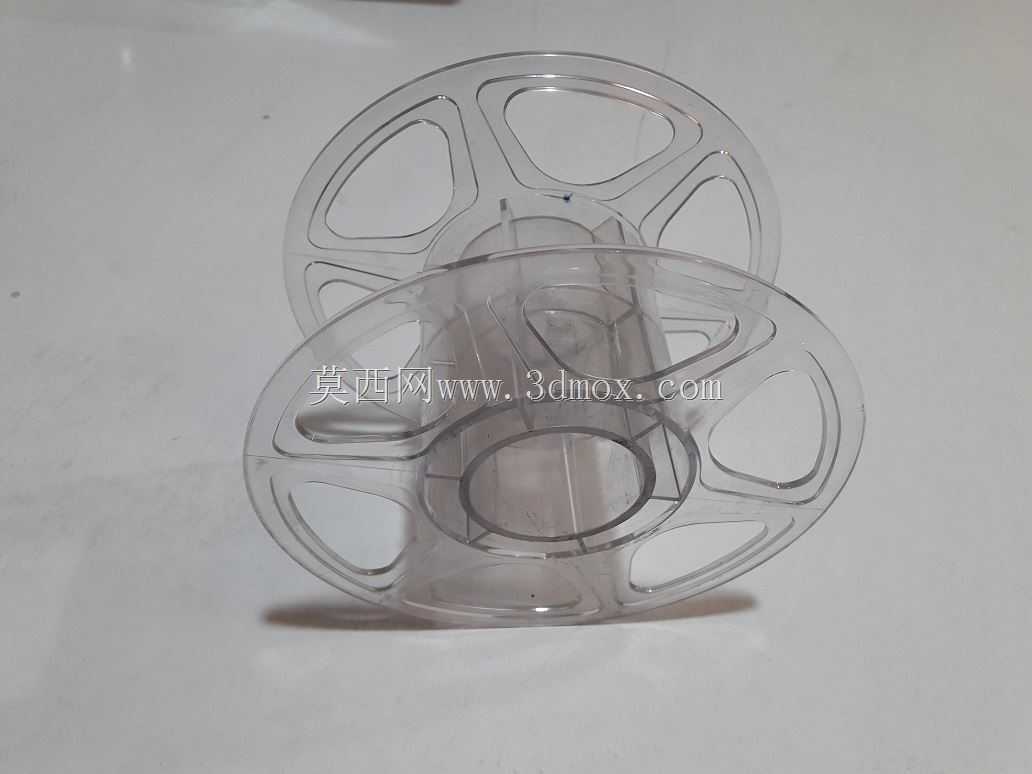

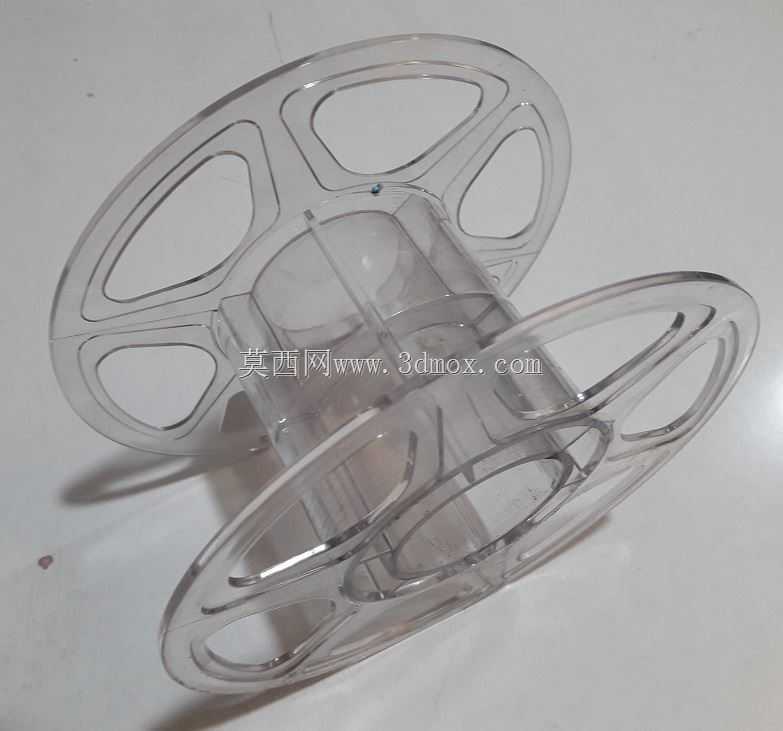

　　先讲实际应用场景，不管是桌面级创客设备、小型工坊的批量打印工位，还是教学场景里的3D打印实训台，这款线轴都能适配，既可以装在设备顶部的料架上，也能放在独立的耗材支架上使用，适配市面上绝大多数1.75mm、3mm线径的PLA耗材，也能兼容部分柔性耗材的收纳需求，不会因为线盘侧壁间隙过大导致柔性线材脱出卡滞。从功能特性上看，整体采用对称式双辐板结构，两侧辐板做了均匀分布的水滴形镂空设计，不是为了单纯减重做的造型，每一处镂空的弧度、边缘倒角都做了R2以上的圆角处理，首先是能直观观察内部耗材的剩余量，不用拆开线盘估算剩余打印时长，其次是镂空结构能让空气流通，减少PLA耗材长时间密闭存放的受潮概率，尤其是南方梅雨季节车间湿度长期在60%以上的时候，镂空结构的线轴比封闭线轴的耗材受潮概率低近一半，另外镂空结构也大幅降低了线轴自身的转动惯量，送料过程中线轴跟随送料齿轮转动更顺滑，不会因为转动惯量过大导致送料拉扯、线材拉伸变径的问题。做3D打印结构设计快八年，经手的耗材适配结构改了不下二十版，这款PLA线轴的结构方案，是针对桌面级FDM设备耗材收纳、送料顺畅度反复迭代出来的成熟构型。日常车间里桌面级FDM设备开机率常年维持在七成以上，耗材存放、送料过程里的卡滞、线材缠绕、受潮问题，有近四成是线轴结构不合理导致的，之前用过的封闭厚壁线轴，不仅自重偏大，耗材余量观察不便，内壁的加强筋凸起还经常刮蹭线材表层，导致送料齿轮咬合力不足，出现打印层厚不均、断料的问题，这款线轴的结构设计就是从这些实际痛点切入的。

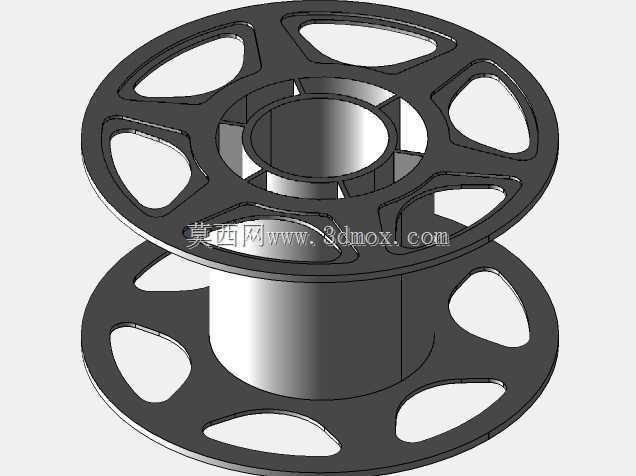

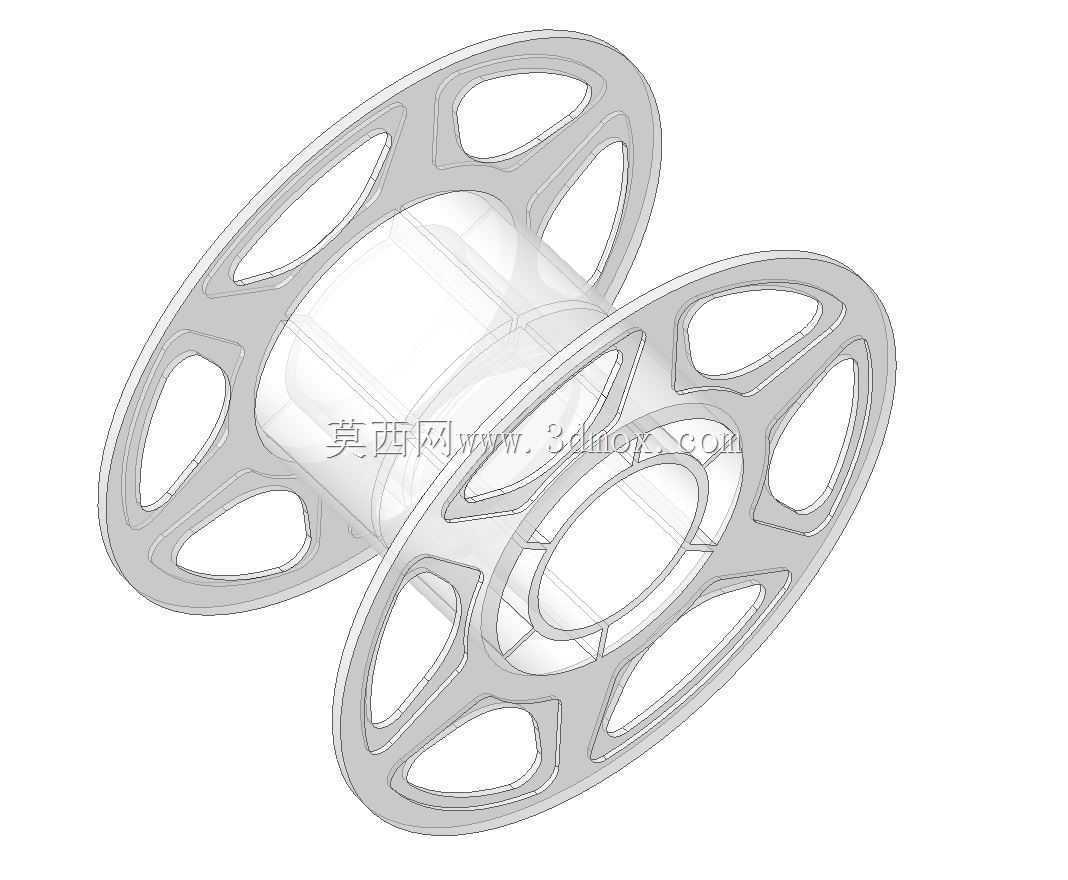

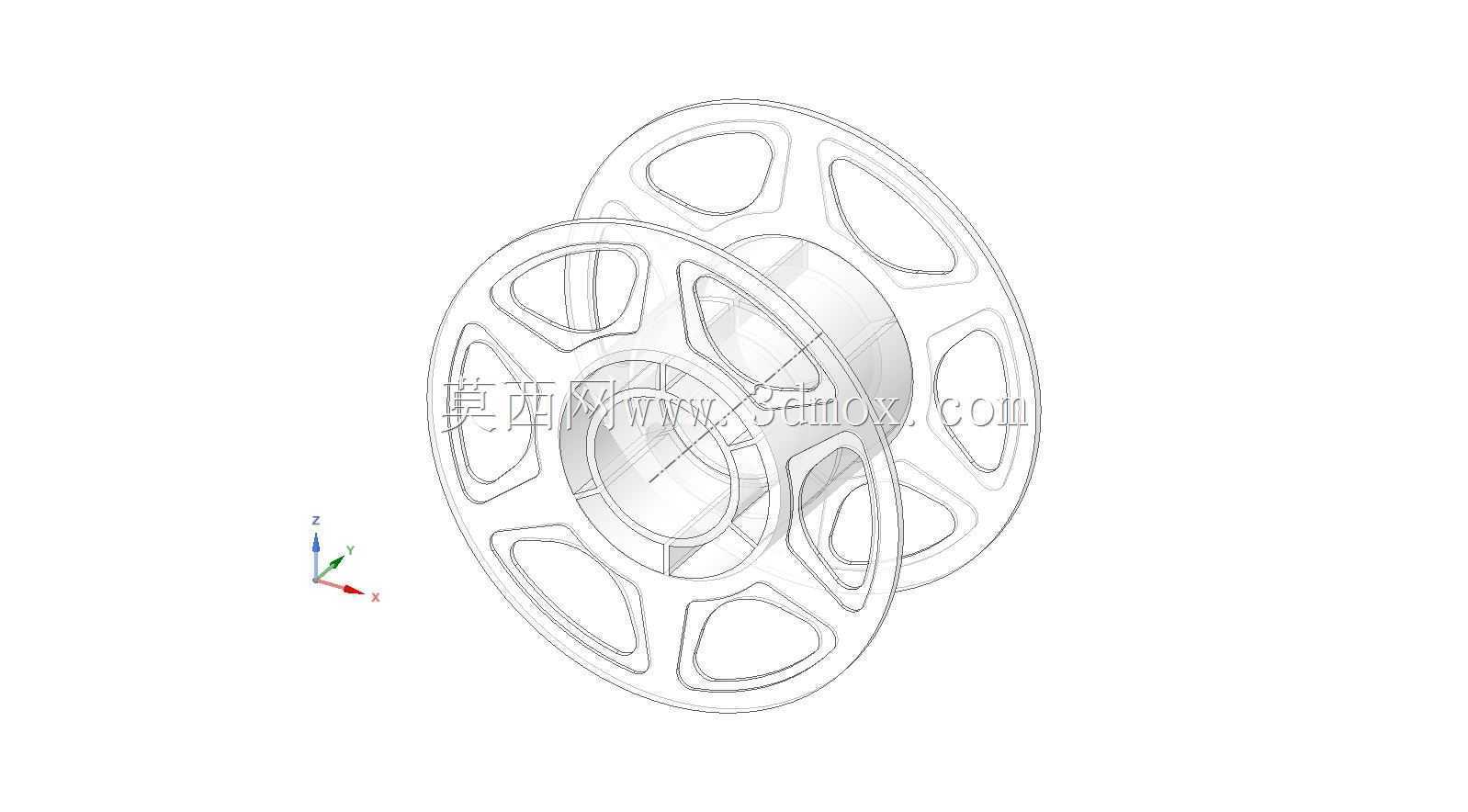

　　设计思路上没有采用市面上常见的直辐条结构，而是用了闭环式的水滴形镂空筋位，每一条筋的走向都顺着线轴转动时的受力方向排布，在PLA耗材满盘1kg重量的载荷下，辐板的形变量控制在0.2mm以内，不会因为长期承重出现辐板变形、两侧壁间距变大导致线材松脱的问题，线轴中心的安装孔做了标准的52mm通用孔径，孔壁做了0.5mm的凸台加强，不管是装在带轴承的金属料架上，还是普通的塑料料杆上，都不会出现孔壁磨损、转动偏心的问题，两侧辐板的外边缘做了3mm高的挡边，挡边的内侧做了15度的斜角导向，往线轴上回缠剩余耗材的时候，不用刻意对准缝隙，顺着斜角就能把线材导进线盘内部，不会出现线材卡到辐板和挡边缝隙里的情况。

　　再讲尺寸和安装边界，线轴整体外径200mm，两侧辐板外端面的总宽度68mm，中心安装孔直径52mm，孔的轴向长度70mm，适配市面上绝大多数桌面级FDM设备的料架安装间距，料杆直径只要在50mm以内都能顺畅安装，不会出现卡滞转不动的情况；辐板上的镂空最小宽度是18mm，不会因为镂空过大导致线材从缝隙里漏出，挡边的厚度是4mm，满盘承重下不会出现挡边外胀的问题，中心卷筒的外径是80mm，这个尺寸是经过反复验证的，PLA线材缠绕在内筒上的时候，最小弯曲半径大于40mm，不会因为弯曲半径过小导致线材出现不可逆的弯折脆化，尤其是低温环境下存放的时候，不会出现内圈线材断裂的问题。另外线轴的所有外露棱边都做了倒角处理，没有尖锐的边角，车间操作人员更换耗材的时候不会被刮手，两侧辐板的平面度控制在0.15mm以内，转动的时候不会出现轴向窜动，避免送料过程中线轴左右晃动导致的送料位置偏移，减少打印过程中堵头、出料不均的概率。之前测试过同重量的封闭线轴，自重比这款镂空线轴重120g左右，不仅增加了运输成本，转动时的阻力也更大，这款线轴在保证结构强度的前提下，把自重控制在了180g以内，转动阻力比封闭线轴低30%左右，哪怕是远程送料的设备，也不会因为线轴转动阻力大导致送料不足。

　　还有一个细节设计，中心孔的两端都做了1mm的沉台，安装的时候料架上的挡片可以沉到沉台里面，不会突出辐板平面，线轴转动的时候不会和挡片产生摩擦，长时间使用也不会出现磨损掉屑的问题，避免碎屑掉到耗材表面被带进喷嘴造成堵头。实际车间测试了六个月，这款线轴搭配PLA耗材连续打印时长累计超过1200小时，没有出现过变形、卡线、转动不畅的问题，不管是满盘快速送料，还是剩少量耗材时的低速送料，转动都很平稳，没有出现过偏心晃动的情况，适配的设备涵盖了市面上主流的桌面级FDM机型，不管是教育场景的学生实训，还是小型工坊的批量零件打印，都能满足使用需求，也能适配部分改装的远程送料设备，不会因为线轴的安装尺寸问题出现适配故障。
