Atmega引导加载程序载板电路结构

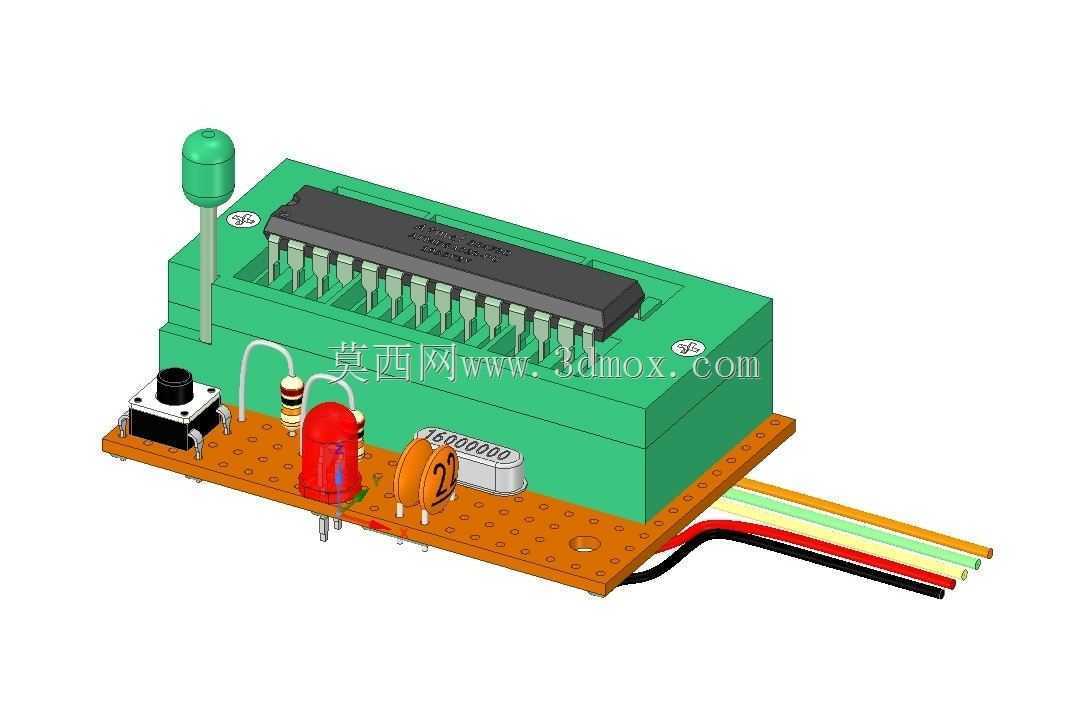

　　这套Atmega引导加载程序对应的硬件载板，主要面向嵌入式开发阶段的单片机程序烧录、在线调试场景，在小批量电子样机试制、教学实验平台搭建、工控板卡前期功能验证环节都有实际应用。实际使用时，载板通过引出的多色排线连接目标主控板，板载的绿色插座用于直插DIP封装的Atmega系列芯片，无需额外焊接即可完成芯片的程序引导写入，避免反复拆焊芯片带来的引脚损伤、焊盘脱落问题。

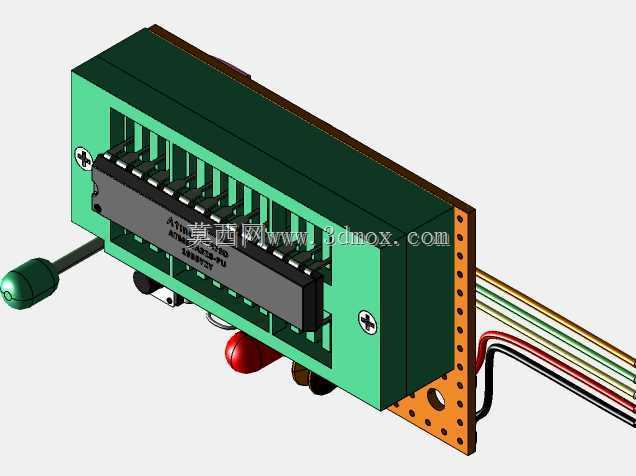

　　从结构设计来看，载板采用环氧玻纤基板作为基底，铜箔走线经过载流核算，信号走线避开了电源回路的干扰区域，板上集成的红色LED用于指示电源接通状态，黑色轻触按键可实现手动复位触发，圆柱形电解电容负责电源输入端的滤波稳压，橙色安规电容用于抑制高频串扰，顶部的绿色柱状元件为信号状态指示灯，可直观反馈程序加载过程中的通讯状态。设计过程中优先考虑了操作便利性，芯片插座采用带定位缺口的标准DIP座，插装芯片时可通过缺口快速确认引脚1的位置，避免反插烧毁芯片；板上预留的安装孔位可配合铜柱固定在实验台架上，外接排线的出线方向做了避让设计，不会与周边插接件产生干涉。

　　安装边界方面，载板整体长宽尺寸适配常规面包板的安装间距，板上元件最高高度不超过35mm，可直接放入常规的透明防护外壳内，底部元件引脚做了剪脚处理，放置在桌面时不会刮伤台面，也不会出现引脚短接的问题。功能层面，这套载板可完成Atmega芯片的引导程序烧录、固件在线更新、基础IO口功能测试，无需额外配置专用编程器，配合上位机即可完成全流程操作，板上的无源晶振电路为芯片提供稳定的时钟源，确保程序加载过程中通讯波特率的稳定性，避免出现丢包、烧录失败的情况。

　　在实际工程应用中，这类载板常被用于小批量产品的前期程序烧录工位，操作人员只需将芯片放入插座，按下触发按键即可完成引导程序写入，大幅提升量产前的程序烧录效率；同时在嵌入式教学场景中，这套载板可让学生直观了解单片机引导加载的硬件连接逻辑，无需自行搭建外围电路即可快速上手实验。结构设计上还考虑了耐用性，按键采用长寿命轻触开关，可承受万次以上的按压操作，插座的接触簧片经过镀金处理，反复插拔芯片也不会出现接触不良的问题，电源输入端做了反接保护设计，即使电源线接反也不会烧毁板上芯片与元件。
