8寸专业级手动钢丝绳剪切工具结构设计

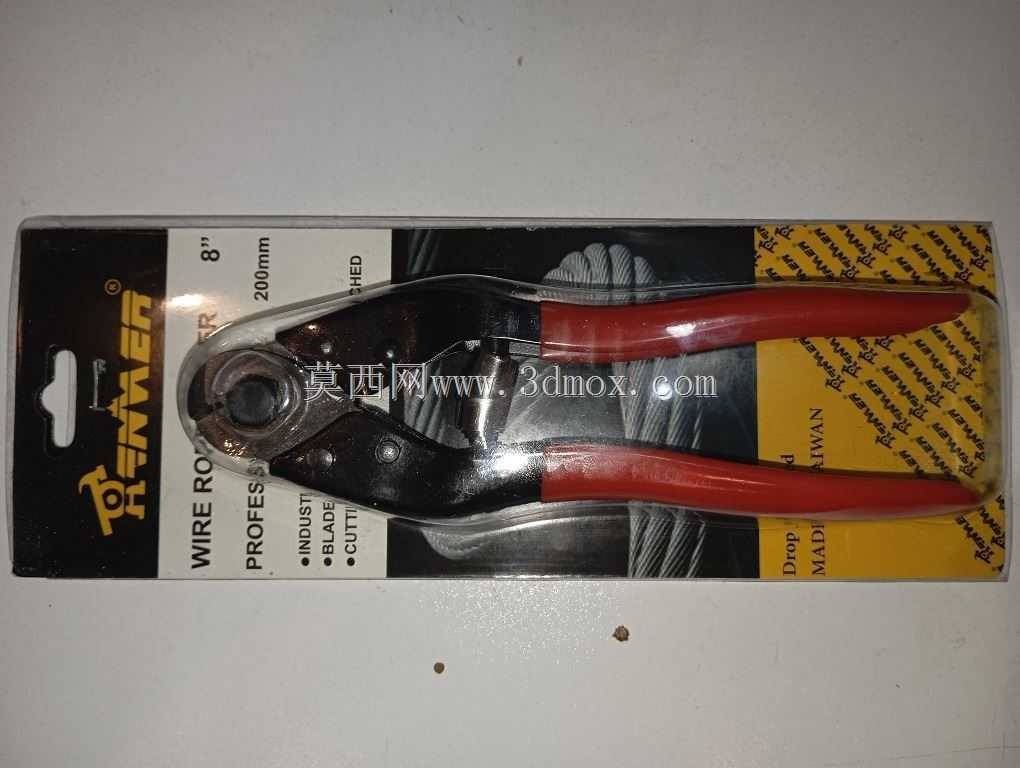

　　在电力施工、起重吊装、船舶维保、钢结构安装等现场作业场景中，钢丝绳的定长裁切、端头修整是高频出现的工序，这类作业对剪切工具的刃口强度、操作力矩、握持稳定性都有明确的工程要求，普通斜口钳、断线钳无法应对高硬度多股钢丝的剪切需求，容易出现刃口崩缺、剪切面散股、操作力过大导致的作业疲劳问题。这款8寸规格的专业钢丝绳切断器，正是针对这类现场作业痛点完成的结构设计，整体长度控制在200mm区间，既可以放入常规工具腰包携带，也能提供足够的杠杆力矩完成剪切作业。从结构布局来看，工具采用双支点复合杠杆结构，而非普通钳类的单支点设计，通过两级力臂放大，能在人手正常握持施力的情况下，输出足够的剪切力切断多股钢丝绳，作业时不需要额外加接延长杆，单人即可完成操作。刃口部分采用局部高硬度设计，剪切刃口的轮廓匹配钢丝绳的圆形截面，剪切时能先箍住绳体再逐步切入，避免剪切过程中绳体滑移、散股，保证剪切后的钢丝绳端头平整，不需要额外打磨就能直接穿入绳扣、铝套进行压接固定，减少后续工序的工作量。

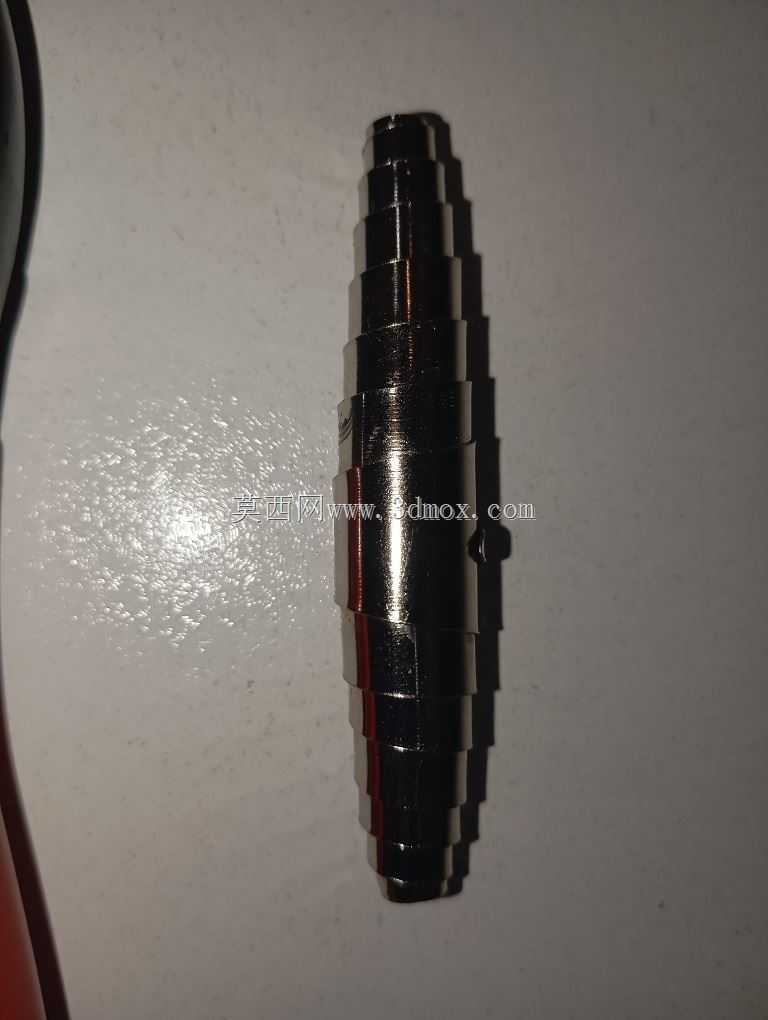

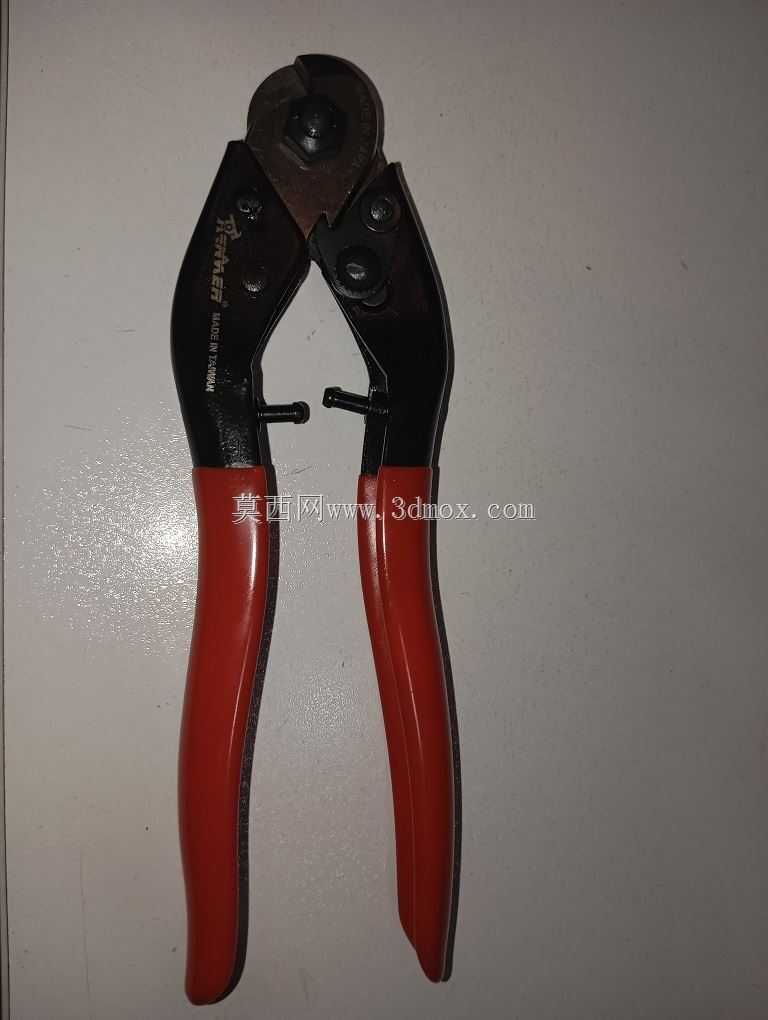

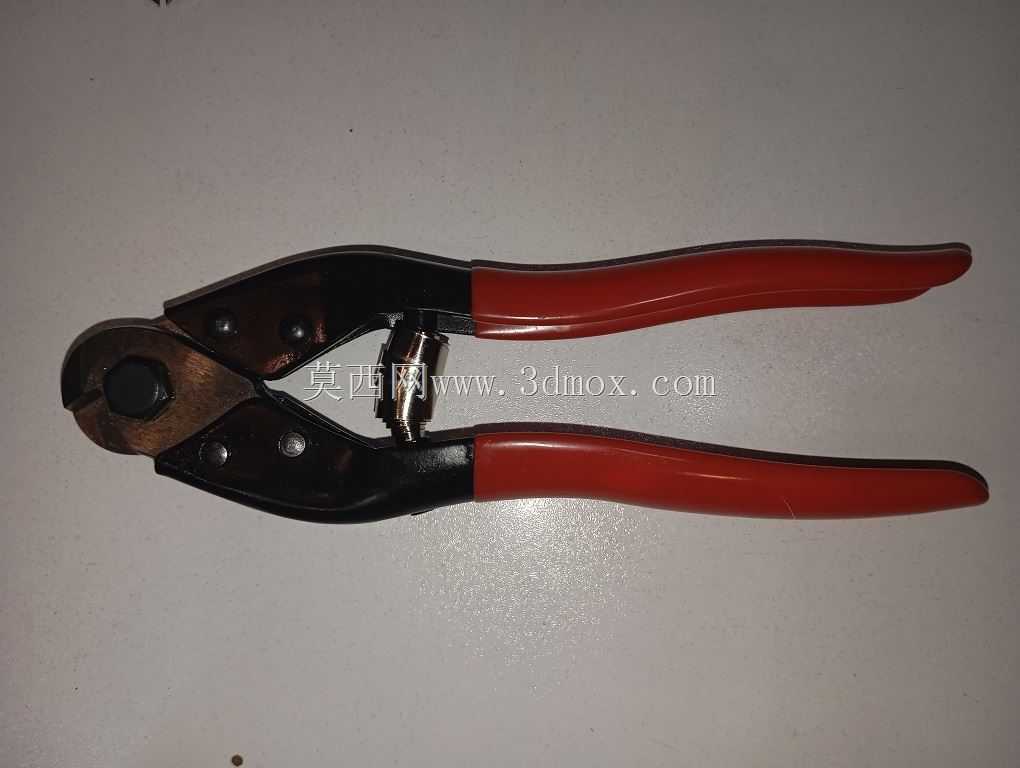

　　握持部分采用双色浸塑手柄，红色的防滑外层贴合人手握持的曲面轮廓，手柄的开合角度经过人体工程学验证，正常成年人单手握持时，手指能完全包裹手柄，发力时不会出现局部硌手的问题，手柄尾部的防脱凸缘可以避免作业时工具从手中滑脱，适合高空作业场景下的使用需求。工具的复位结构隐藏在钳体转轴位置，采用扭簧实现剪切后的自动开钳，不需要手动掰开钳口就能进行下一次剪切，连续作业时能有效降低操作频次，提升作业效率。钳体的主体结构采用锻造合金钢材质，通过有限元仿真对受力集中的转轴位置、刃口根部进行了结构加强，在最大剪切负载下，钳体的变形量控制在弹性区间内，不会出现永久变形导致的刃口错位、剪切卡滞问题。

　　从安装边界和适配场景来看，这款工具不需要额外的固定安装，属于手持便携作业工具，200mm的整体长度可以适配工具箱的常规隔层尺寸，刃口的开合行程最大可以打开至12mm，能够覆盖常规施工场景中6mm及以下直径钢丝绳的剪切需求，除了钢丝绳之外，也可以用于硬钢丝、钢绞线、细钢筋的剪切作业，适配多场景的五金维修、安装作业需求。在设计过程中，针对现场作业常见的误操作问题，对刃口的间隙进行了精准控制，两片刃口的贴合间隙控制在0.02mm以内，剪切时不会出现钢丝卡入刃口间隙的问题，同时转轴位置采用耐磨衬套，经过上千次剪切循环后，刃口的错位量仍然能保持在允许范围内，保证长期使用的剪切精度。

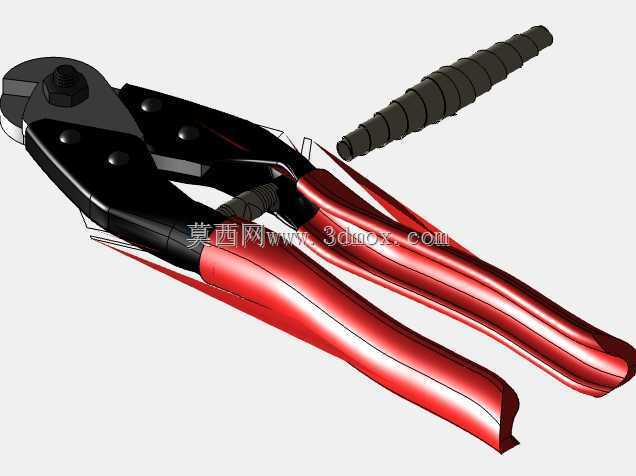

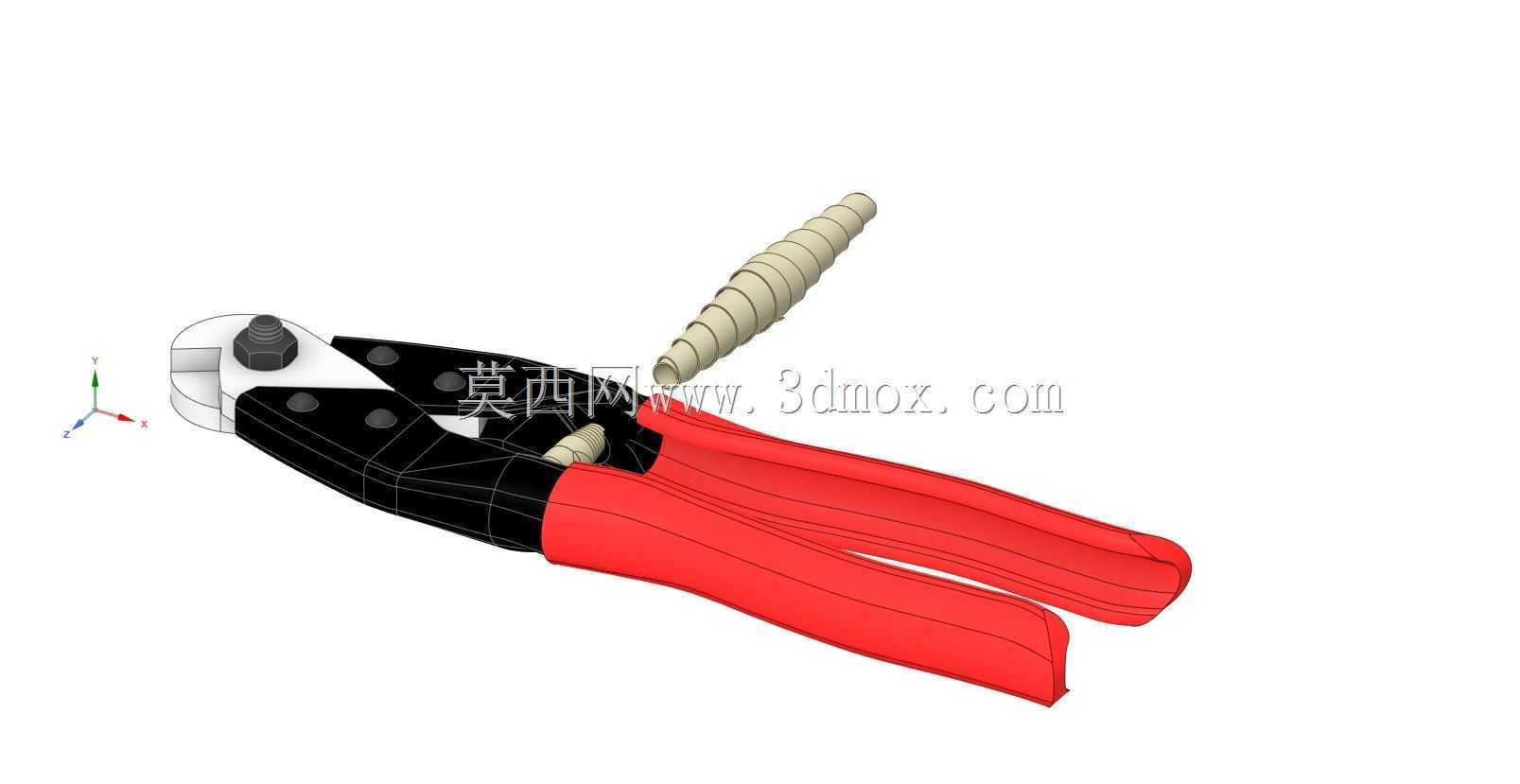

　　手柄的绝缘层设计也兼顾了低压带电作业的防护需求，表层绝缘材料可以耐受常规低压作业的接触电压，适合电力布线场景下的带电剪切作业需求。从结构建模的角度来看，整个模型还原了实物的装配关系，包括转轴的配合间隙、扭簧的安装位置、手柄的包覆层厚度、刃口的热处理区域轮廓都做了精准还原，能够用于工具类产品的结构演示、作业培训课件制作、五金产品的选型参考，也可以作为手动工具结构设计的参考案例，帮助设计人员理解复合杠杆钳类工具的力臂匹配、刃口设计、握持结构的工程实现逻辑。
