50mm标准气缸后部安装固定支架结构

　　在气动自动化生产线、工装夹具工位、非标自动化设备的气动执行单元搭建中，气缸安装支架是连接气动执行元件与设备机架的核心受力构件，这款适配50mm缸径标准气缸的后部安装支架，主要用于气缸的尾部铰接或固定安装场景，能够为气缸提供稳定的支撑基准，抵消气缸动作过程中产生的径向载荷与轴向反冲力，避免气缸缸筒因安装受力不均出现变形、活塞杆偏磨等问题，延长气动元件的实际使用寿命。

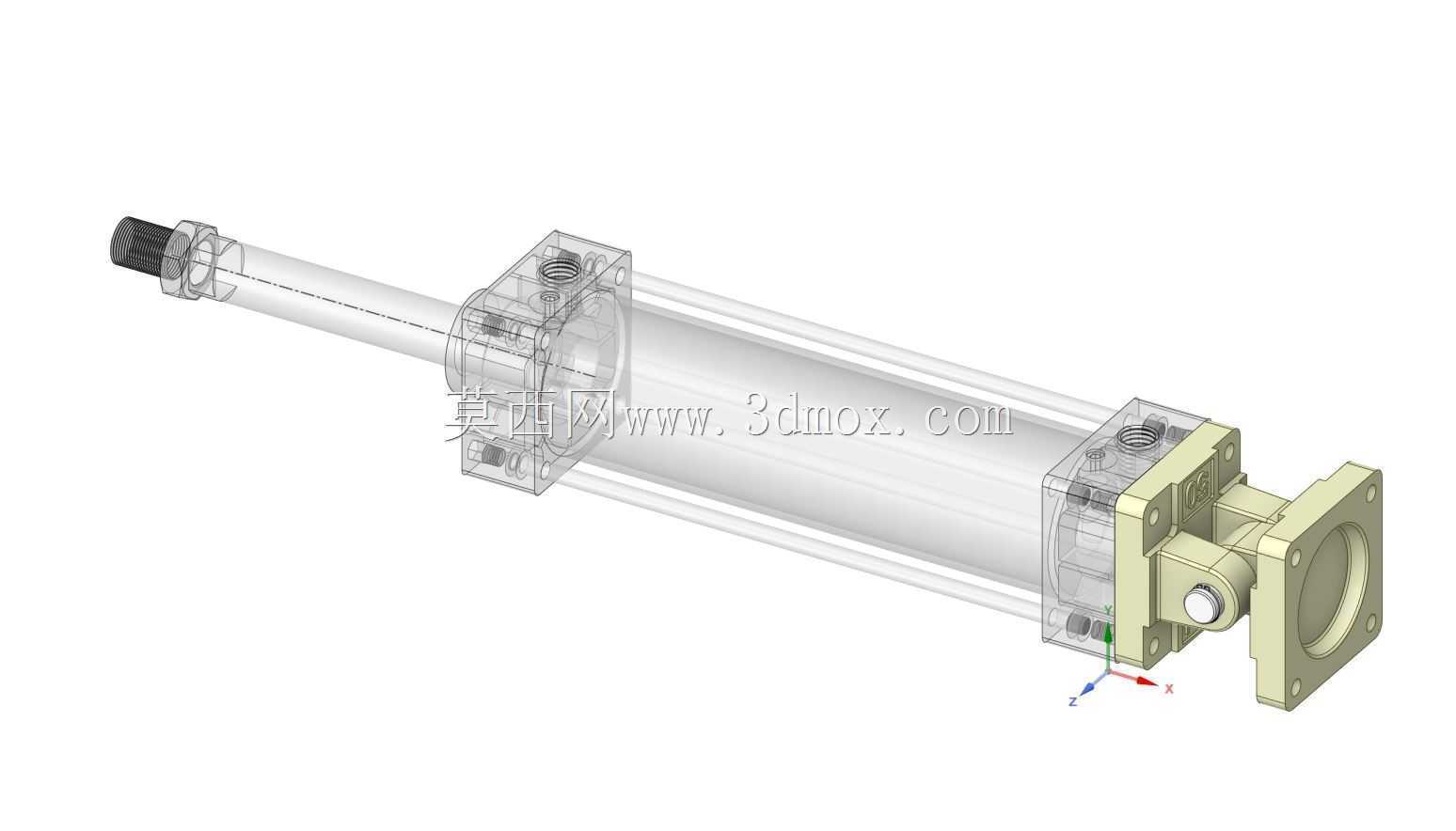

　　从实际应用场景来看，这类支架常出现在流水线顶升机构、工件夹紧工位、物料推送模组、气动压装单元的结构中，当设备布局需要气缸从尾部进行固定，或是需要气缸在小范围内实现摆动动作时，这款后部安装支架可以通过自身的法兰安装面与设备机架、安装板完成刚性连接，同时通过支架上的铰接孔位与气缸尾部的安装轴配合，既可以实现气缸的完全固定安装，也能满足单耳铰接的摆动安装需求，适配不同工位的动作逻辑要求。

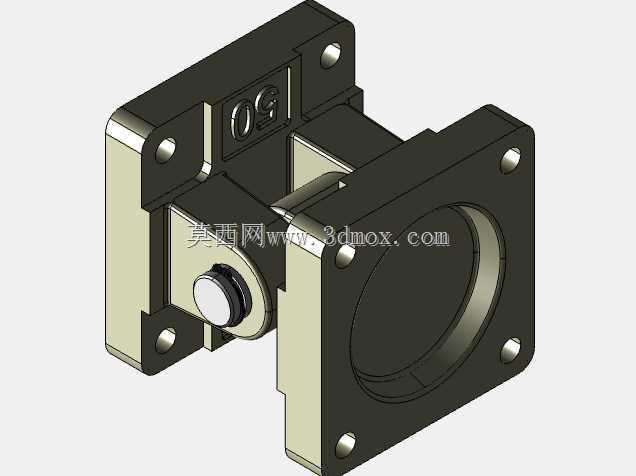

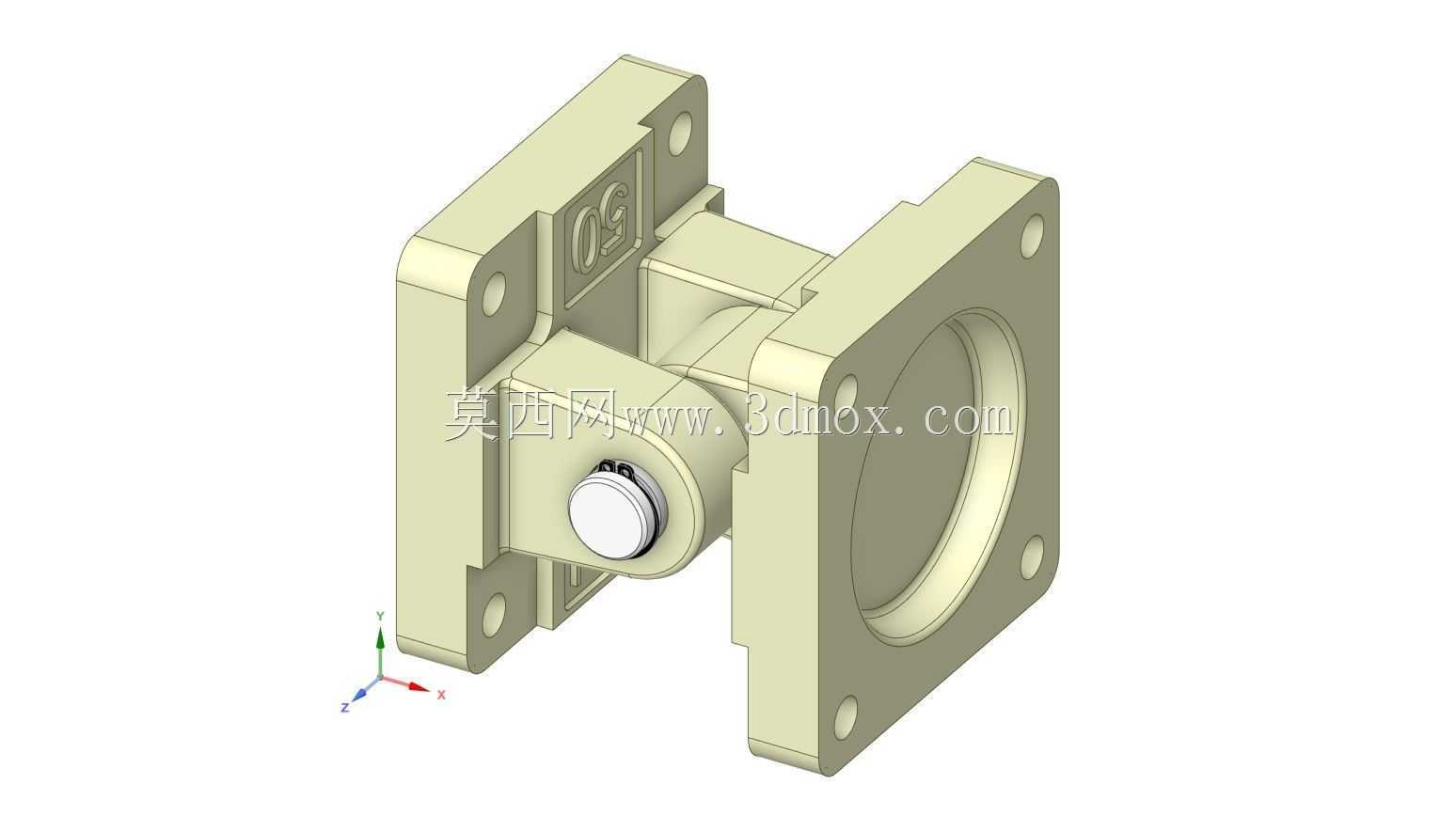

　　在功能特性上，这款支架采用一体化铸造成型后机加工的结构设计，整体材质选用常用的气动安装件铸铝合金，在保证结构强度的前提下有效控制了自身重量，不会给设备安装面带来额外的负重压力。支架两侧的法兰安装面设置了对称分布的通孔安装位，能够适配M6、M8两种常用的安装螺栓规格，安装时可以根据设备机架的螺纹孔位灵活选择固定点位，四个安装孔的位置度公差控制在0.1mm以内，能够保证安装后气缸的轴线与安装基准面保持垂直，避免活塞杆伸出时出现别劲的情况。支架与气缸配合的铰接位置设置了耐磨衬套安装位，预留的衬套安装槽可以镶嵌铜基石墨耐磨衬套，减少气缸尾部铰接轴在反复摆动过程中的磨损，长期使用也不会出现铰接间隙过大导致的气缸动作抖动问题。

　　从设计思路层面，这款支架在建模过程中优先考虑了安装兼容性与受力合理性，首先针对50mm缸径标准气缸的尾部安装尺寸进行了基准匹配，严格按照ISO15552标准中50mm缸径气缸的尾部安装接口尺寸进行配合面设计，保证不同品牌的同缸径标准气缸都能够顺利安装，不会出现接口尺寸不匹配的问题。结构上在支架的受力拐角位置设置了加强筋结构，针对气缸动作时的推力反作用点进行了局部加厚处理，当气缸输出最大推力时，支架的最大变形量控制在0.05mm以内，完全满足工业场景下的刚性要求。同时在支架的非配合面做了轻量化的减重槽设计，去除了不必要的冗余材料，既降低了材料成本，也让支架的整体外观更加规整。

　　在外形尺寸与安装边界方面，这款支架的整体安装法兰面轮廓尺寸为80mm80mm，厚度方向的总尺寸为62mm，安装时需要预留的最小操作空间为100mm100mm*80mm，方便安装工具的操作。支架上与气缸配合的铰接孔直径为12mm，孔位中心到法兰安装面的距离为32mm，与标准气缸的尾部安装尺寸完全匹配，两侧法兰上的安装孔中心距为56mm，适配市面上通用的气缸安装板孔位标准。安装时需要注意，法兰面与设备机架之间的贴合面平面度需要保证在0.2mm以内，如果安装面存在焊接变形或是加工平面度不足的情况，需要增加调整垫片进行找平，避免支架安装后产生内应力，长期受力出现开裂问题。另外在铰接位置安装时，需要在铰接轴上涂抹适量的润滑脂，减少初期运行的磨损，同时要保证铰接轴的轴向固定可靠，避免气缸动作过程中铰接轴脱出导致设备故障。

　　在实际选型使用过程中，这款支架仅适配50mm缸径的标准气缸，不能用于更大缸径的气缸安装，避免受力超过支架的承载极限，同时如果是用于高频摆动的气缸工位，建议定期检查铰接位置的衬套磨损情况，当衬套间隙超过0.2mm时及时更换衬套，保证气缸的动作精度。对于有耐腐蚀要求的使用场景，也可以在支架表面做阳极氧化处理，提升支架的防锈耐腐蚀能力，适配潮湿或是有轻微腐蚀的工业生产环境。
