三位置滑动式电源切换开关结构设计

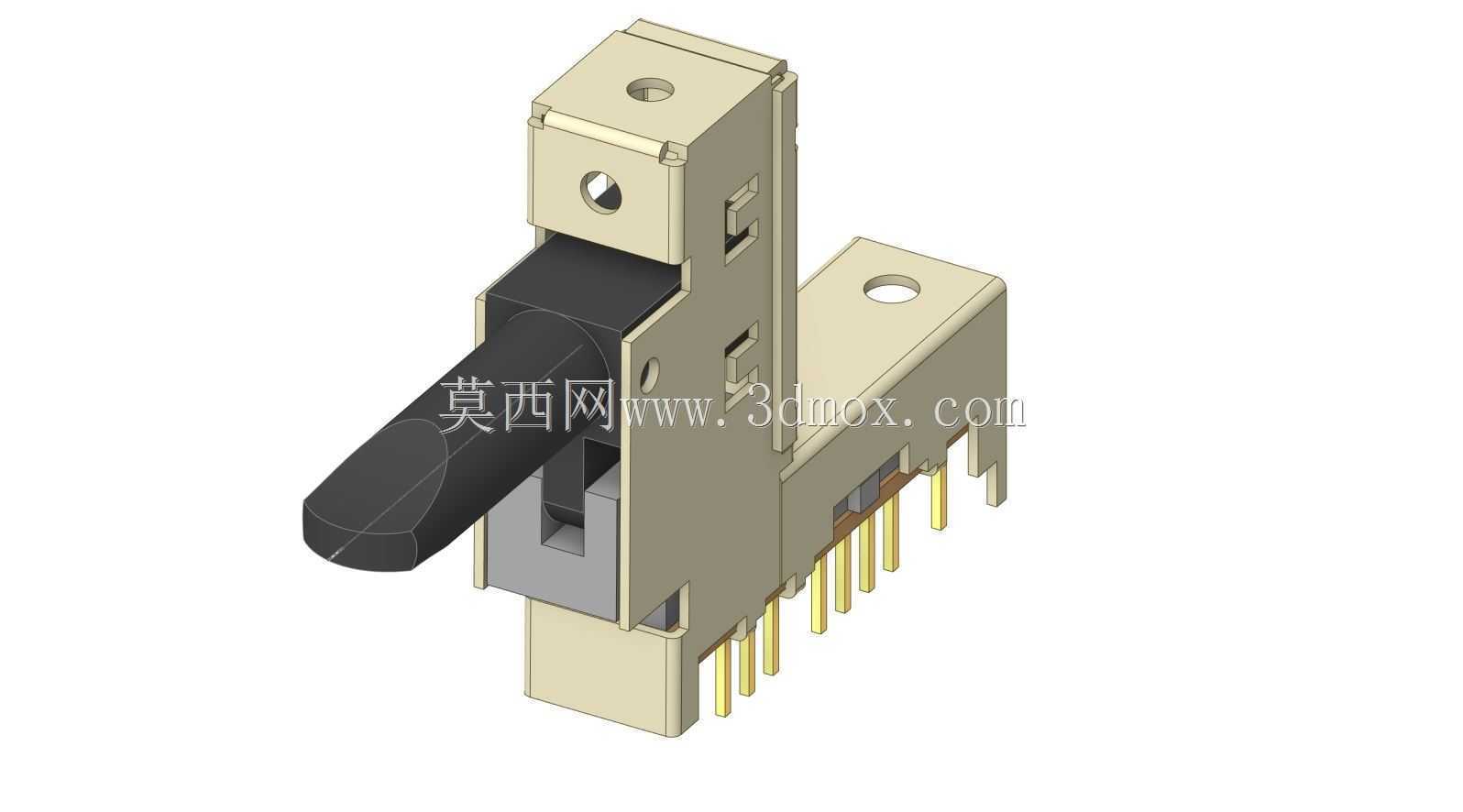

　　这款三位置滑动切换结构，是配套小功率电源回路做档位切换的核心执行部件，常应用在小型线性电源、隔离变压器次级输出档位切换、低压工控信号回路选通场景里，日常接触到的桌面式实验电源、小型设备供电模块、多档位输出的墙装供电模块里，都能见到同结构原理的部件。从结构拆解来看，整个部件采用金属支架作为承载基体，支架上预留的两个圆形安装孔，是用来穿装M3规格的固定螺丝，安装时可以直接固定在PCB板预留的螺柱上，也可以通过L型折边卡在设备壳体的预设卡槽里，安装孔的中心距做了标准化适配，能兼容市面上多数小功率电源模块的安装孔位，不需要额外做转接板加工。滑动拨块采用带弧度的凸台设计，拨块表面做了防滑的纹理处理？

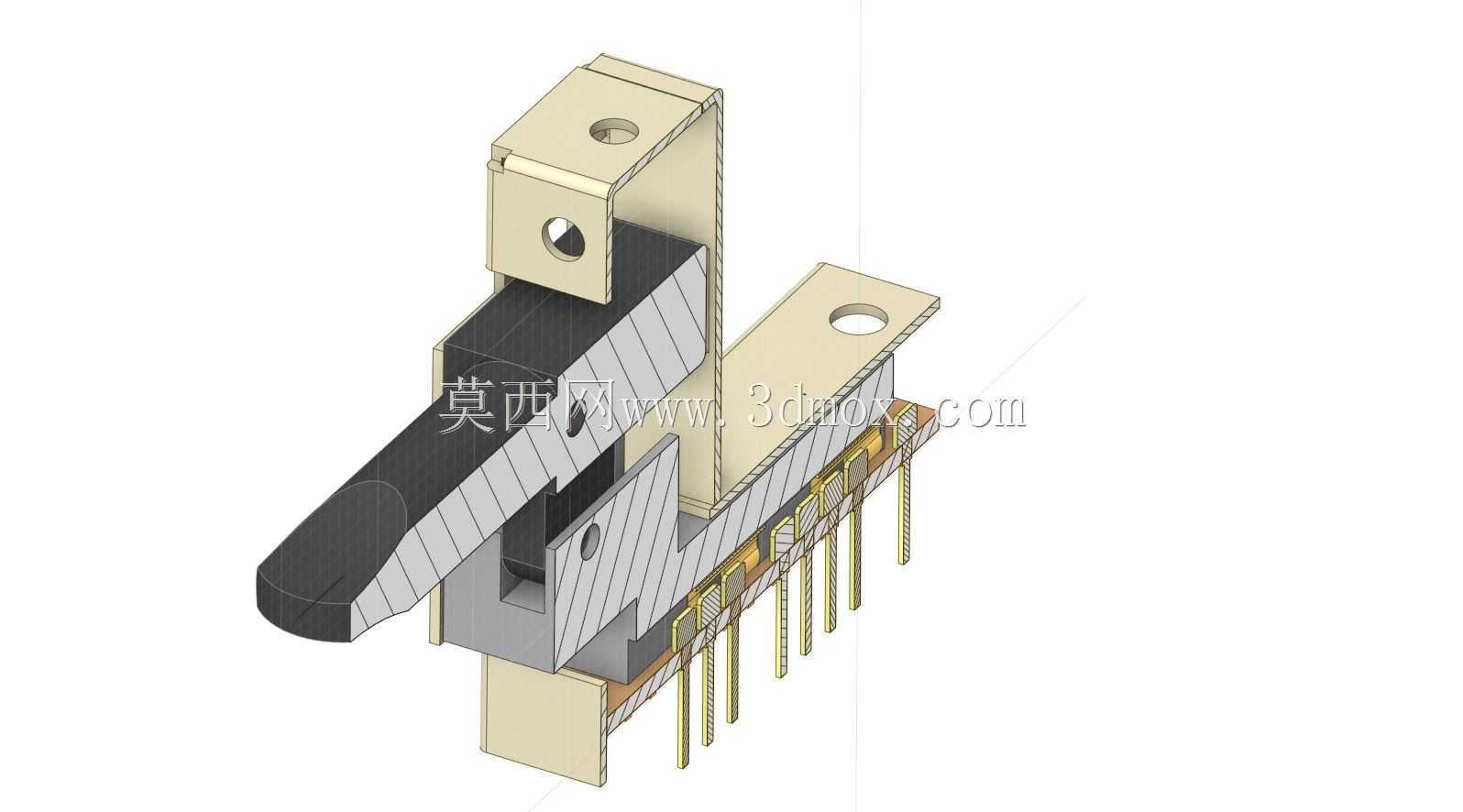

　　不对，看模型剖面，拨块的行程刚好对应三个导通位置，每个位置都有对应的弹片触点压合结构，当拨块滑动到对应档位时，内部的导电接触片会压合对应位置的插针，实现回路的导通切换，拨块的滑动行程做了硬限位设计，在支架的两端做了折边挡块，避免拨块滑出基体，同时每个档位都有轻微的阻尼卡位结构，切换时能清晰感受到档位到位的反馈，不会因为设备运输的振动出现档位偏移。从安装边界来看，整个部件的插针采用直插式设计，插针间距符合标准2.54mm排针间距，可以直接波峰焊在PCB板上，不需要额外做飞线连接，插针的长度刚好适配1.6mm厚度的常规PCB板，焊接后不会出现针脚过长触碰壳体的问题。

　　金属支架采用镀锌钢板冲压成型，折边的圆角做了R0.5的处理，避免组装时划伤操作人员的手，同时支架的厚度选了0.8mm的板材，既能保证整体结构的刚性，在多次滑动拨块后不会出现支架变形，也不会因为板材过厚导致整体重量增加，给PCB板带来额外的承重负担。内部的绝缘基座采用耐高温的工程塑料注塑成型，把所有带电的接触弹片和插针都包裹在绝缘腔体内，相邻触点之间的绝缘距离满足低压电气的安全间距要求，即使在潮湿的工作环境下也不会出现爬电击穿的问题。接触弹片采用铍青铜材料冲压后做镀金处理，既能保证多次滑动摩擦后的接触可靠性，不会因为氧化出现接触电阻过大的问题，也能保证每个档位的接触压力一致，在通过额定电流时不会出现触点发热的情况。

　　在实际选型使用时，需要注意拨块的操作力设计，这款结构的拨块操作力控制在3N到5N之间，既不会因为操作力太小容易被误碰切换档位，也不会因为操作力太大导致操作手感生涩，同时拨块的伸出长度刚好适配设备壳体上的开孔尺寸，组装时只需要在壳体上开对应的长条形孔，拨块就能伸出壳体供用户操作，不需要额外加装操作拨帽。从结构设计的细节来看，滑动槽的间隙做了0.1mm的配合公差，既能保证拨块滑动顺畅，不会出现卡滞的情况，也不会因为间隙过大导致拨块晃动，出现触点对位不准的问题，在拨块和绝缘基座接触的滑动面上，没有设计额外的润滑结构，依靠工程塑料本身的自润滑特性就能满足上万次的切换寿命要求，避免因为润滑脂挥发沾染触点导致接触不良。另外，整个部件的整体高度控制在20mm以内，安装后不会占用过多的设备内部空间，对于内部空间紧凑的小型电源设备来说，这个尺寸边界能很好适配紧凑化的设计需求，不需要为了安装开关额外预留过多的空间。在电路适配方面，这款三位置开关可以实现单刀三掷的回路切换，也可以根据需求改成双刀三掷的结构，只需要调整内部接触弹片的数量就能实现，不需要改动外部的安装尺寸和支架结构，能很好适配不同的电路设计需求，减少重新开模的成本。
