车床尾座机械结构三维设计

　　在普通卧式车床的加工场景里，尾座是承担长轴类零件顶紧、钻孔、铰孔、攻丝等工序的核心配套部件，安装在床身导轨面上，可沿导轨轴向滑移调整位置，适配不同长度工件的装夹需求。日常轴类零件车削作业中，尾座顶尖与主轴卡盘配合形成双支撑装夹体系，能大幅降低长工件悬伸带来的切削振颤，避免加工过程中工件甩动变形，提升细长轴加工的圆度、圆柱度精度；当换装钻夹头夹持钻头、铰刀等刀具时，尾座可实现轴向进给，完成轴件端面的中心孔加工、内孔精加工工序，是车床拓展加工能力不可或缺的组成部分。

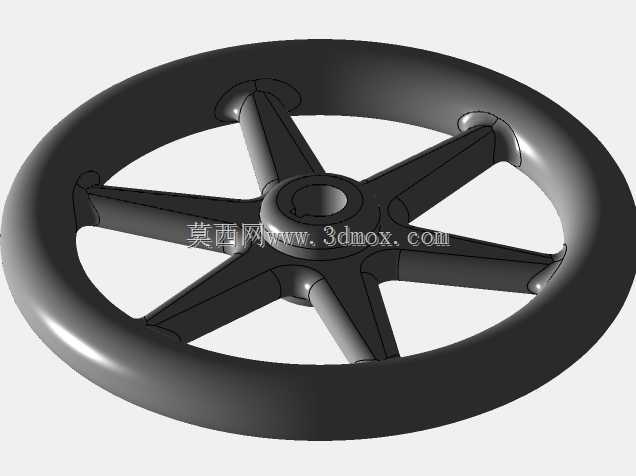

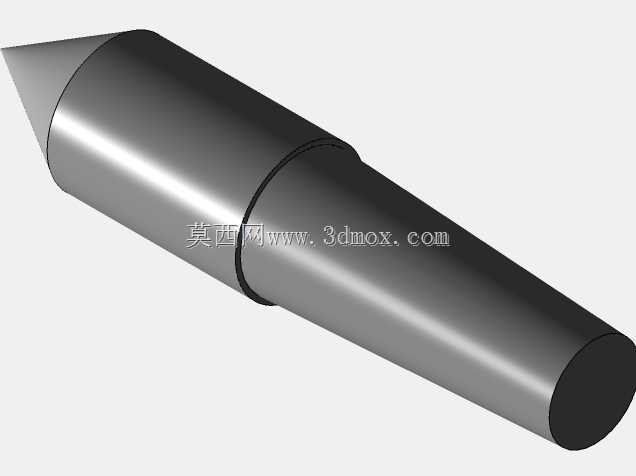

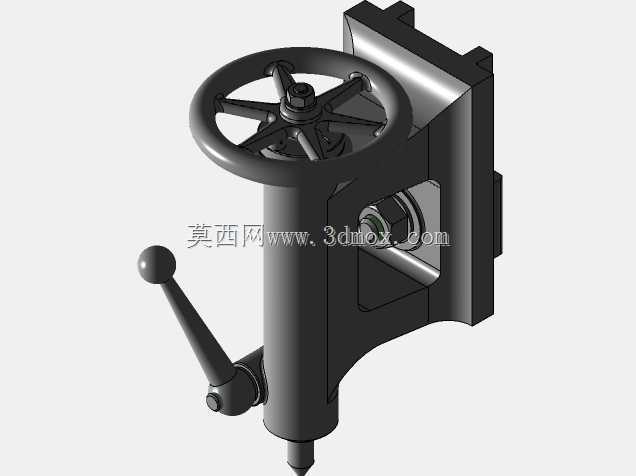

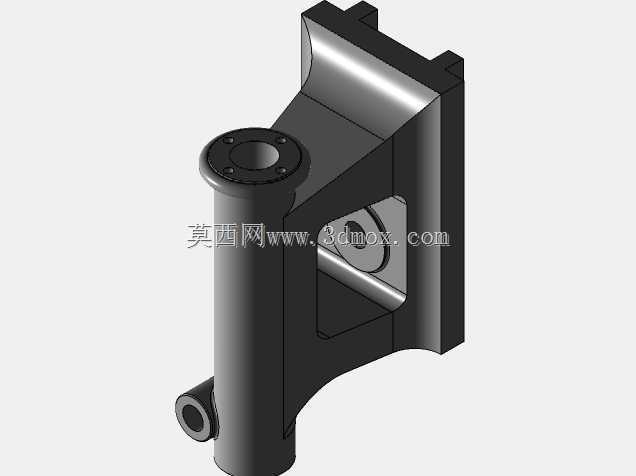

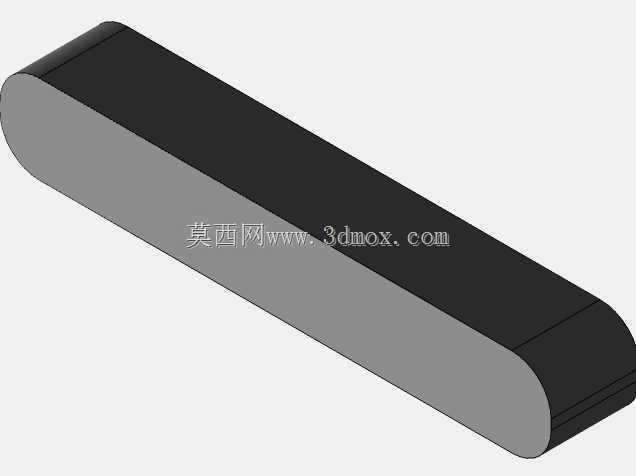

　　这套尾座结构的设计围绕车床实际加工的受力需求展开，核心分为尾座体、套筒组件、手轮进给机构、锁紧手柄、安装基座几个部分。尾座体采用整体式铸铁结构构型，内部加工出精密的套筒配合孔，保证套筒轴向移动的直线度，铸铁材质的阻尼特性可吸收切削过程中的振动，提升加工稳定性。套筒内部设计有莫氏锥孔，用于安装顶尖、钻夹头等工装，锥孔的锥度精度严格匹配机床附件标准，保证工装装夹的同轴度，避免加工偏心。手轮进给机构采用梯形丝杠传动，梯形丝杠具备自锁特性，进给调整到位后不会因切削轴向力自行窜动，手轮轮辐采用多筋结构设计，操作人员转动施力时受力均匀，微调进给量时手感清晰，可精准控制进给深度，适配铰孔、攻丝等对进给量敏感的工序。侧面的锁紧手柄采用偏心锁紧机构，当套筒调整到目标位置后，扳动手柄即可通过偏心块压紧套筒外壁，实现套筒的位置锁定，锁紧力足够抵抗钻削、重切削时的轴向反力，避免加工过程中套筒移位。安装基座的底面设计有与车床床身导轨匹配的导向滑槽，滑槽的形位公差与床身导轨适配，保证尾座沿导轨移动时与主轴轴线的同轴度，基座侧面预留有床身锁紧结构的安装位，调整好尾座轴向位置后可将其整体锁定在床身上，承受大余量切削时的轴向载荷。

　　设计过程中首先明确了适配普通卧式车床的安装边界，尾座整体的底面导轨跨距、中心高严格匹配对应型号车床的床身参数，保证顶尖轴线与主轴轴线重合，避免出现装夹偏心导致的工件锥度误差。套筒的行程设计覆盖常规轴类零件的顶紧行程需求以及钻孔工序的进给深度需求，无需频繁调整尾座整体位置即可完成常规长度的内孔加工。手轮的安装高度与操作角度符合机床操作的人机工程要求，操作人员站在车床操作位即可轻松转动手轮、扳动锁紧手柄，无需额外探身操作，降低长时间作业的操作疲劳。锁紧机构的锁紧力经过受力核算，可承受最大钻削轴向力而不发生滑移，同时偏心机构的扳动行程控制在舒适操作范围内，单次扳动即可完成锁紧或松开动作，提升工序调整效率。套筒与尾座体的配合面设计有润滑注油孔，可定期加注润滑脂降低配合面磨损，延长部件使用寿命，配合间隙可通过侧面的镶条调整，长期使用磨损后可通过调整镶条补偿间隙，保持进给精度。

　　在实际加工场景中，尾座的精度直接影响工件的加工质量，比如加工长丝杠、细长轴类零件时，尾座顶尖的顶紧力需要控制在合理范围，顶紧力过小会导致工件松动振颤，顶紧力过大会导致工件弯曲变形，这套结构的丝杠进给阻尼设计可让操作人员清晰感知顶紧力的变化，配合锁紧机构可稳定保持顶紧状态。当进行端面钻孔作业时，手轮进给的传动比设计适配手动进给的操作手感，每转进给量符合常规钻孔作业的进给速率需求，操作人员可均匀控制进给速度，避免钻头崩损。尾座体的外形结构做了倒角处理，避免操作过程中尖锐棱角磕碰，同时整体结构无多余突出部件，不会与床鞍、刀架的移动发生干涉，适配车床全行程的移动需求。
