曲柄滑块传动机构组件结构设计

项目分类:通用机械零部件 发布时间:2025-01-05 ID:878523
  • 曲柄滑块传动机构组件结构设计
  • 曲柄滑块传动机构组件结构设计
  • 曲柄滑块传动机构组件结构设计
  • 曲柄滑块传动机构组件结构设计
  • 曲柄滑块传动机构组件结构设计
  • 曲柄滑块传动机构组件结构设计
  • 曲柄滑块传动机构组件结构设计
  • 曲柄滑块传动机构组件结构设计
  • 曲柄滑块传动机构组件结构设计
  • 曲柄滑块传动机构组件结构设计
  • 曲柄滑块传动机构组件结构设计
  • 曲柄滑块传动机构组件结构设计
  • 曲柄滑块传动机构组件结构设计
  • 曲柄滑块传动机构组件结构设计
  • 曲柄滑块传动机构组件结构设计
  • 曲柄滑块传动机构组件结构设计
  • 曲柄滑块传动机构组件结构设计
  • 曲柄滑块传动机构组件结构设计
  • 曲柄滑块传动机构组件结构设计
  • 曲柄滑块传动机构组件结构设计
  • 曲柄滑块传动机构组件结构设计
  • 曲柄滑块传动机构组件结构设计
  • 曲柄滑块传动机构组件结构设计
  • 曲柄滑块传动机构组件结构设计
  • 曲柄滑块传动机构组件结构设计
  • 曲柄滑块传动机构组件结构设计

  在各类需要实现旋转运动与直线往复运动转换的工业设备场景中,曲柄滑块机构是应用覆盖范围极广的基础传动单元,从冲压设备的主传动结构、小型送料机构的执行端,到内燃机的核心动力转换组件、自动化生产线的往复推送模块,都能见到这类机构的衍生结构。这套曲柄滑块组件的设计,完全围绕常规工业场景下的中低负载往复传动需求展开,没有采用过度冗余的加强结构,整体布局紧凑,能够适配多数安装空间受限的设备集成场景。

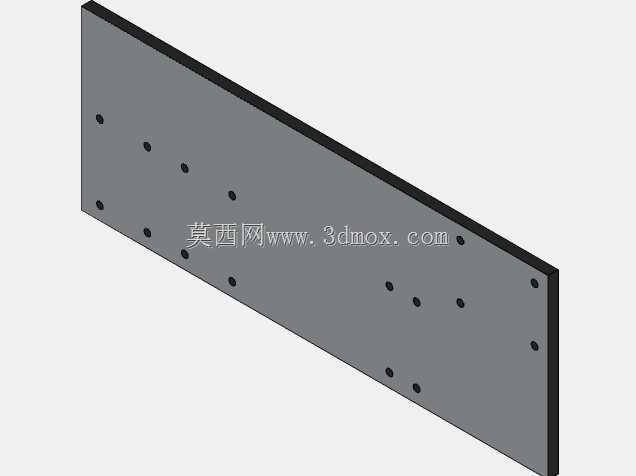

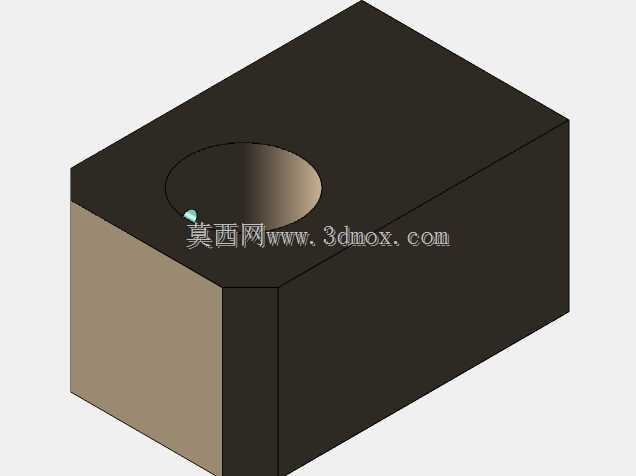

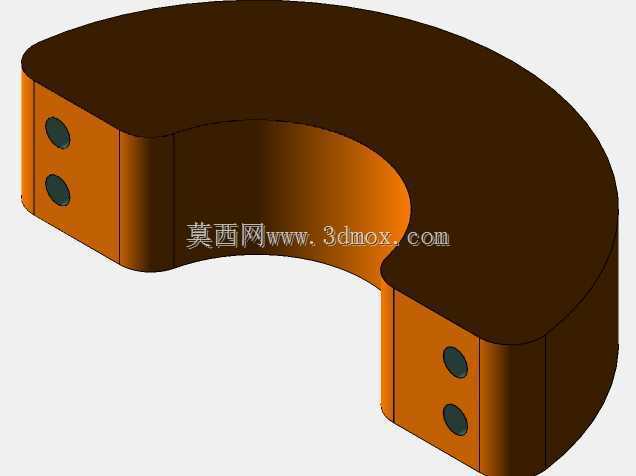

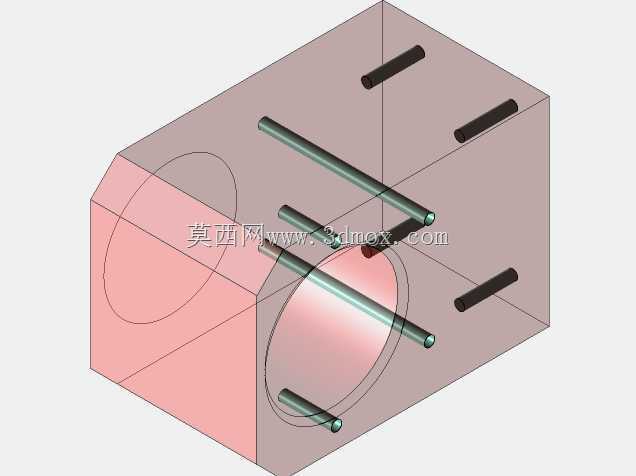

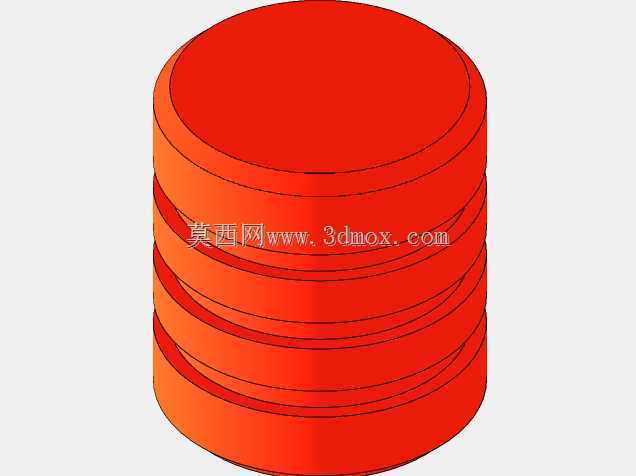

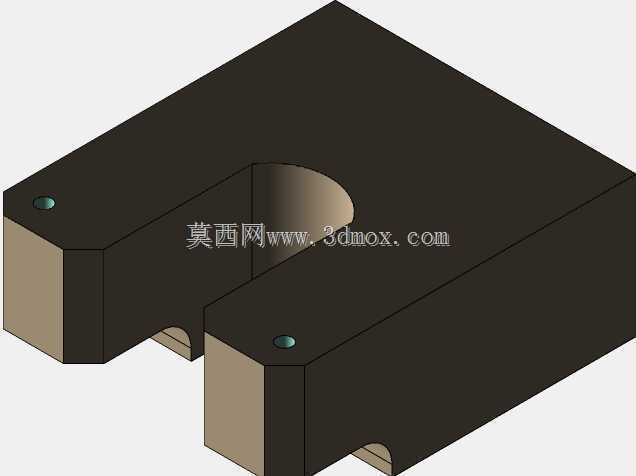

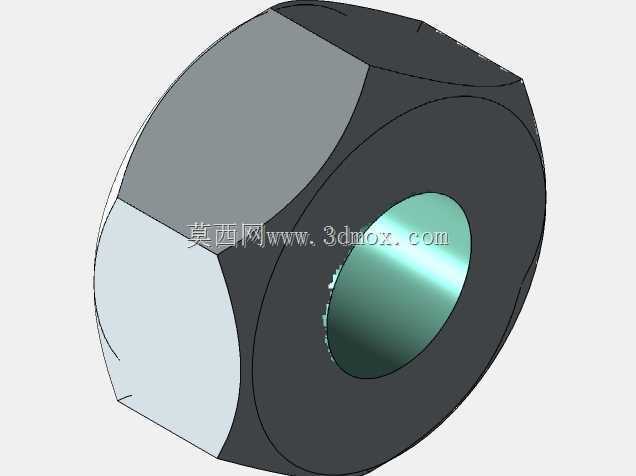

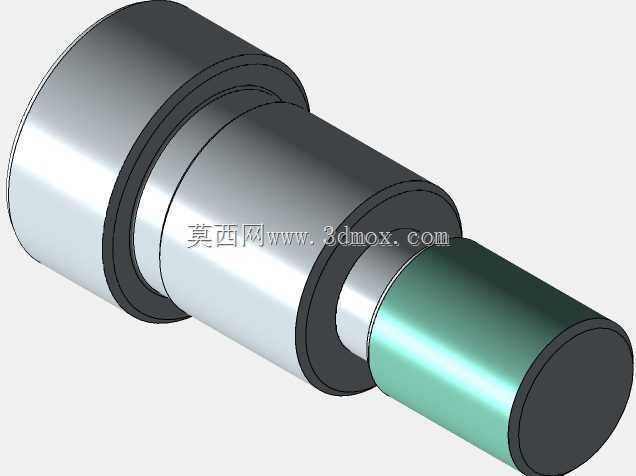

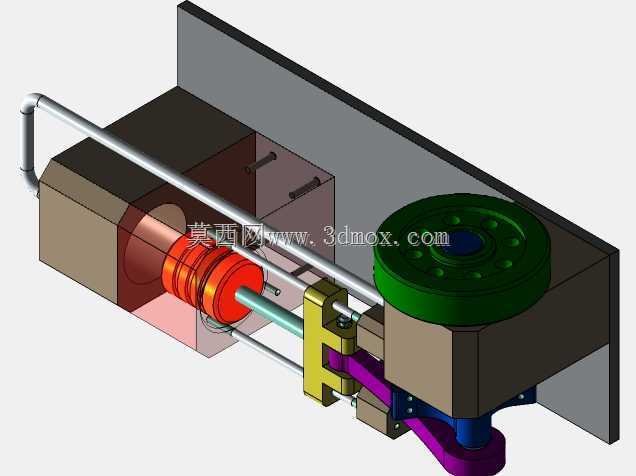

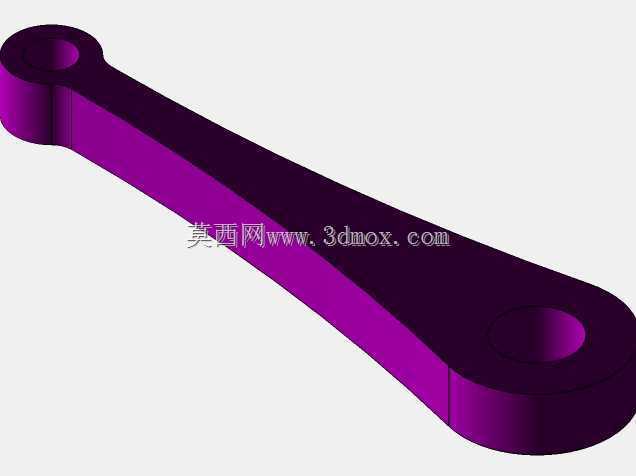

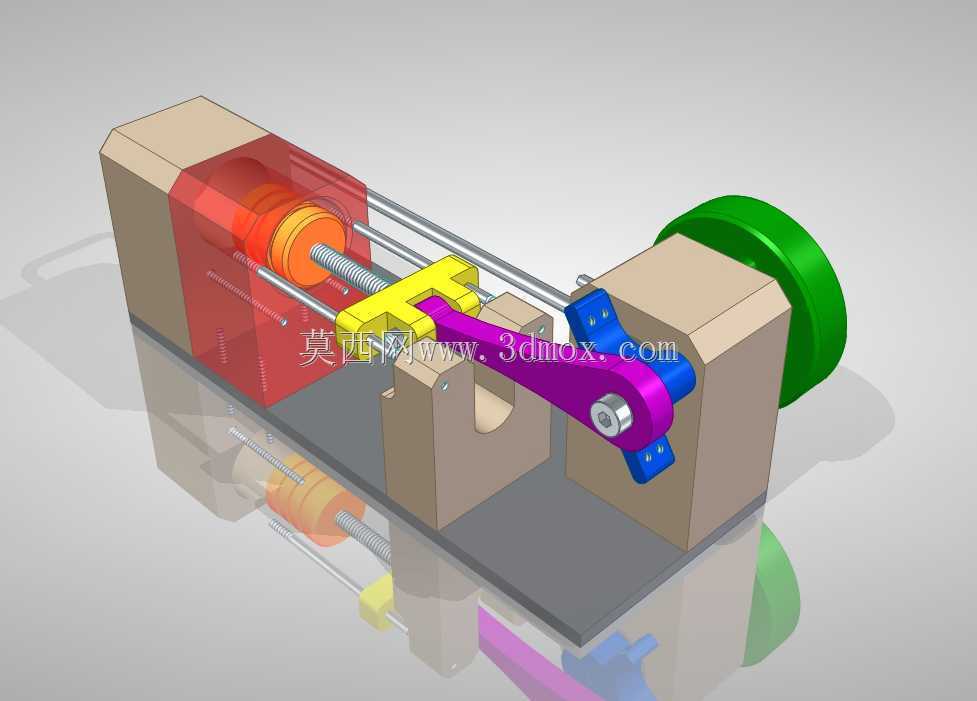

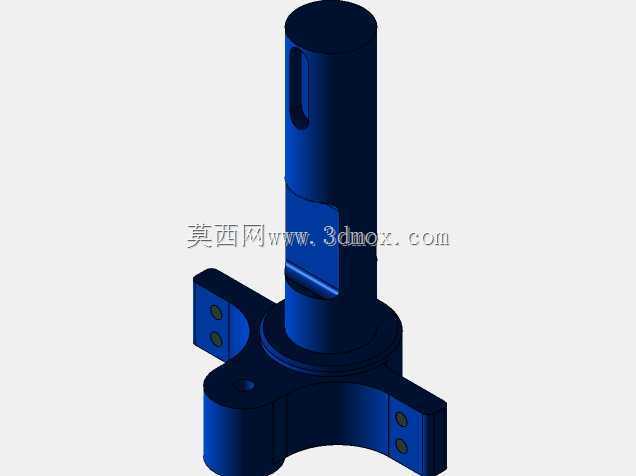

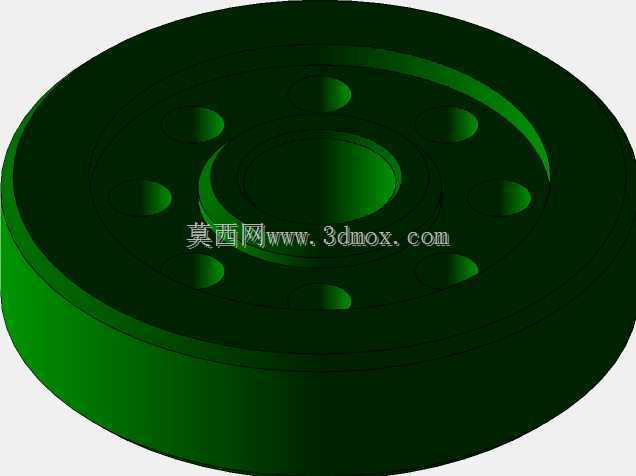

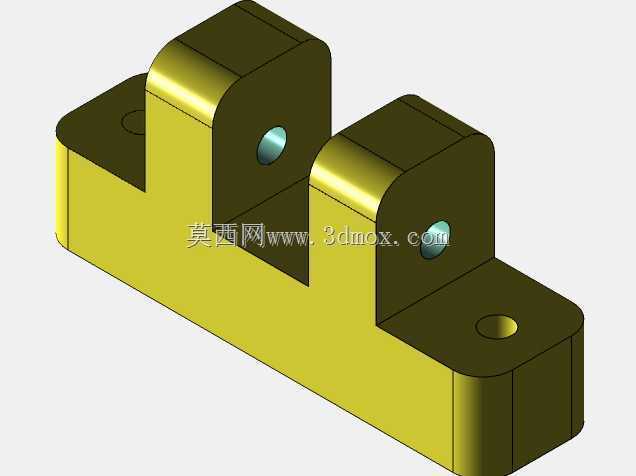

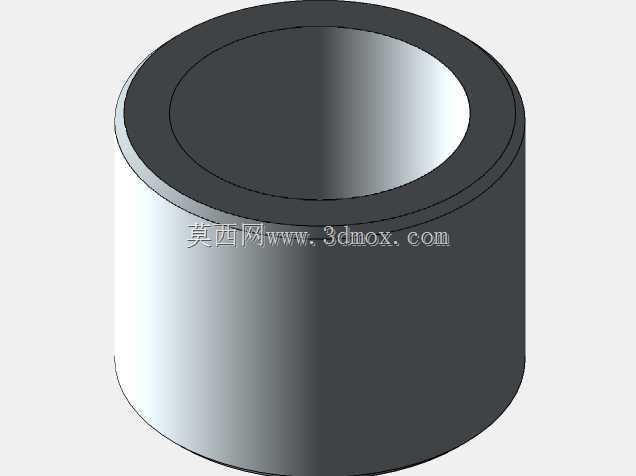

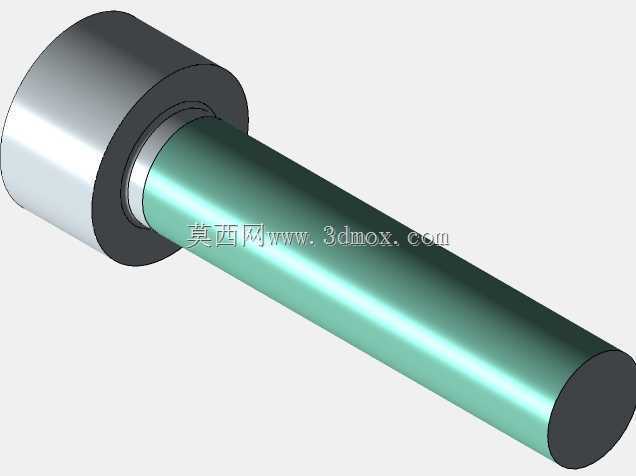

  从实际功能逻辑来看,这套组件通过曲柄端的旋转输入,经紫色连杆传递动力,带动黄色滑块沿两根平行光轴做稳定的直线往复运动,输入端的绿色带轮结构可直接对接电机带传动输出,无需额外加装换向联轴器,大幅降低了集成时的传动链复杂度。设计过程中优先考虑了运动过程的卡滞规避问题,滑块与光轴的配合间隙选取了适中的公差带,既不会因为间隙过大导致运动过程出现晃动偏移,也不会因为间隙过小在热胀工况下出现运动卡涩;连杆与曲柄、滑块的铰接位置均采用了销轴加轴套的配合形式,能够在长期往复运动中降低铰接点的磨损速率,日常维护时仅需定期加注润滑脂即可保证运行精度,无需频繁更换铰接部件。

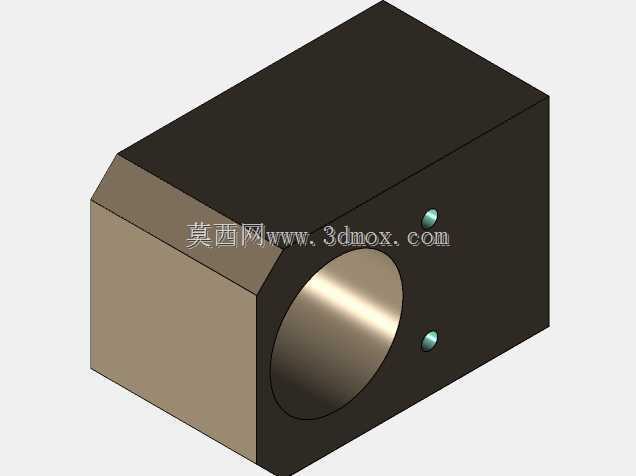

  结构布局上,组件两端的米色支撑座承担了所有部件的定位承载功能,左侧支撑座集成了滑块运动的末端限位结构,可避免滑块超行程运动导致的机构卡死,右侧支撑座则集成了曲柄转轴的定位轴承位,能够承受曲柄旋转过程中产生的径向载荷,保证旋转输入的同轴度。两根平行光轴采用了对称布置的形式,相比单导向轴的结构,能够承受更大的侧向倾覆力矩,当滑块端连接外部执行负载时,不会因为偏载导致导向面出现不均匀磨损。红色的壳体结构覆盖在滑块运动的后半段,既可以作为传动区域的安全防护,避免杂物卷入运动副造成部件损坏,也可以作为润滑脂的存储腔体,让光轴与滑块的配合面长期处于良好的润滑状态。

  从安装边界来看,整套组件的安装基准为两端支撑座的底面,两个支撑座的底面设计在同一水平面上,集成安装时仅需要将两个底面固定在设备的安装平台上,保证支撑面的平面度公差在合理范围内,即可完成组件的基础定位,不需要额外做复杂的同轴度调校。曲柄端的旋转中心高度与滑块的运动中心高度经过匹配设计,连杆在整个运动行程中不会出现死点卡滞的情况,当输入转速控制在常规工业电机的输出转速区间内时,整套机构的运行振动量控制在较低水平,不需要额外加装减震结构即可稳定运行。

  在实际选型适配过程中,这套组件可根据负载需求调整各部件的材质,常规工况下铰接销轴采用标准轴承钢材质,支撑座采用铸铁材质即可满足强度要求,若应用在有轻量化需求的设备上,也可将支撑座替换为铝合金材质,光轴采用硬质阳极氧化处理降低磨损速率。设计时充分考虑了部件的通用性,所有铰接销轴、导向光轴均采用标准件规格,后期维护更换时不需要定制特殊规格的配件,能够大幅降低设备的运维成本。整套机构的运动行程由曲柄的回转半径决定,当前设计的行程参数适配多数中小型往复推送、冲压、送料的场景需求,若需要调整行程,仅需要更换对应回转半径的曲柄部件,其余结构均可通用,具备较强的场景适配灵活性。
